Un registre de ventilation est un clapet circulaire installé directement dans un conduit aéraulique pour contrôler le passage de l'air. Il s'ouvre, se ferme ou se règle en position intermédiaire afin d'équilibrer les débits entre les différentes branches d'un réseau, d'isoler une zone ou de piloter une installation de climatisation gainable. La collection Geoplanete propose 12 références en diamètres 125, 160, 200 et 250 mm, en acier galvanisé, en versions manuelles et motorisées.
Ces produits s'adressent aussi bien aux installateurs professionnels qu'aux particuliers équipés d'une VMC double flux, d'une climatisation gainable ou d'un système de chauffage et de ventilation centralisé. Le registre est le composant qui permet de rendre un réseau réellement équilibré, zone par zone.
Registre manuel ou motorisé : lequel choisir selon l'usage
La distinction entre manuel et motorisé conditionne entièrement le rôle du registre dans l'installation.

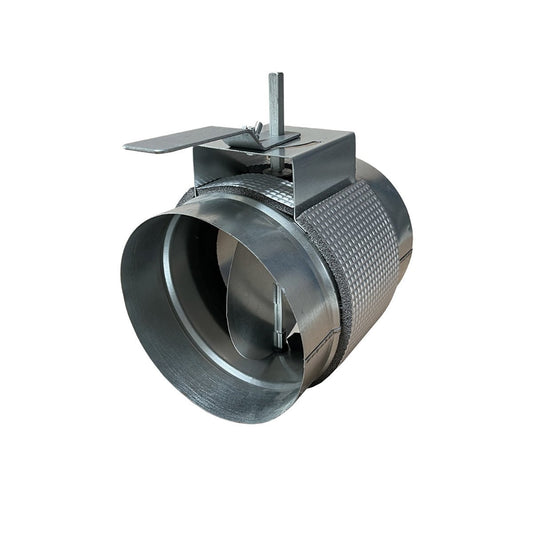

Le registre manuel est un clapet en acier galvanisé réglable à la main, bloqué en position via une vis de serrage. Il convient aux interventions ponctuelles d'équilibrage lors de la mise en service d'un réseau. Sa poignée est généralement démontable, ce qui permet d'y fixer ultérieurement un servomoteur compatible si les besoins évoluent. C'est la solution la plus économique et la plus simple à mettre en œuvre. Les modèles disponibles couvrent les diamètres 125, 160, 200 et 250 mm.

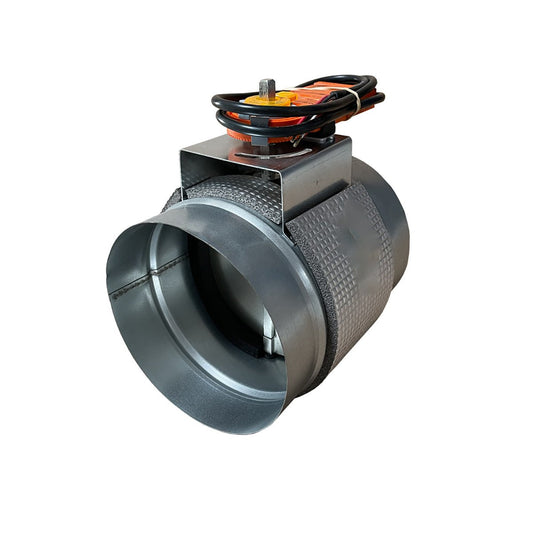

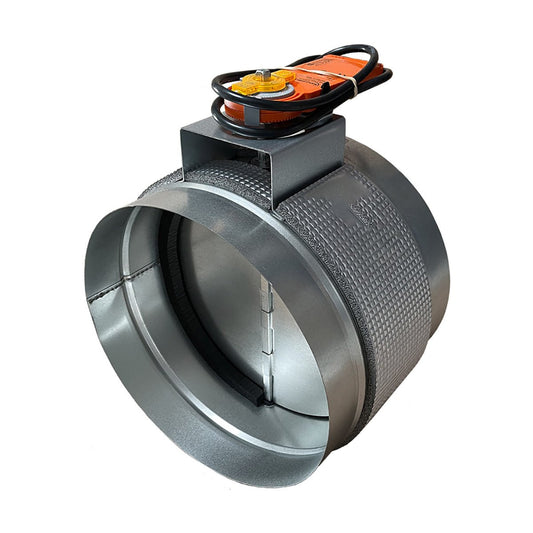

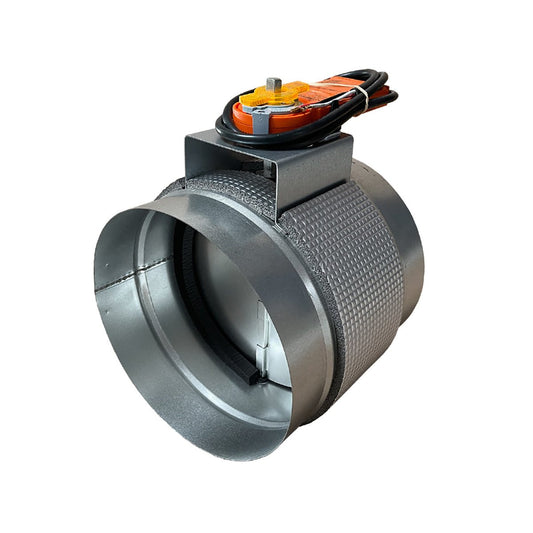

Le registre motorisé intègre un servomoteur qui commande automatiquement l'ouverture et la fermeture du volet selon un signal électrique. Il se pilote depuis un thermostat d'ambiance, une centrale de régulation ou un système de gestion zonale. Dans une installation de climatisation gainable par exemple, chaque registre motorisé dessert une pièce et s'ouvre uniquement lorsque la consigne de cette zone n'est pas atteinte. Cette gestion pièce par pièce évite de traiter des espaces inutilement et réduit la consommation énergétique de l'installation.
Les modèles motorisés de la collection sont disponibles en 24V et 230V, selon la tension de commande de votre régulateur. Un servomoteur 24V est généralement associé à un système de régulation domotique ou à une centrale de gestion zonale. Un servomoteur 230V se raccorde directement sur secteur via un thermostat tout ou rien classique.
Critères techniques à vérifier avant de commander
Le diamètre est le premier paramètre à relever sur le conduit existant. Les registres de cette collection couvrent les diamètres 125, 160, 200 et 250 mm, qui correspondent aux tailles standard des gaines aérauliques circulaires rigides utilisées en résidentiel et petit tertiaire. Le registre s'emboîte directement sur le conduit mâle ou femelle, selon le sens d'installation. L'étanchéité est assurée par collier de serrage, ruban adhésif aluminium ou mastic selon la nature du conduit.
La tension du servomoteur pour les modèles motorisés : 24V ou 230V. Vérifiez la tension de sortie de votre thermostat ou centrale de régulation avant toute commande. Un servomoteur mal alimenté ne fonctionnera pas, même si le registre est mécaniquement compatible avec le conduit.
Le mode de fonctionnement : ouvert au repos (normalement ouvert) ou fermé au repos (normalement fermé). Cette information est critique sur les installations de protection antigel ou de sécurité incendie. En gainable résidentiel standard, un registre ouvert sous tension est la configuration la plus courante.
L'accessibilité après pose est également à anticiper. Le registre doit rester accessible pour le réglage et la maintenance. Si le conduit passe dans une cloison ou un faux-plafond, prévoyez une trappe de visite à l'aplomb du registre.
Pour les installations de climatisation monobloc gainable ou de traitement d'air plus complexes, les registres motorisés se combinent avec des accessoires de régulation. Consultez également la collection accessoires climatisation pour les éléments complémentaires de votre réseau aéraulique.
Vos questions les plus fréquentes sur les registres de ventilation
Quelle est la différence entre un registre d'équilibrage et un registre motorisé ?
Un registre d'équilibrage est réglé manuellement une seule fois lors de la mise en service, pour distribuer équitablement le débit d'air entre les différentes branches du réseau. Il reste fixe en fonctionnement normal. Un registre motorisé, lui, est commandé en permanence par un signal électrique et change de position selon les besoins de l'installation, pièce par pièce ou zone par zone. Les deux jouent un rôle distinct : l'un calibre le réseau, l'autre le pilote dynamiquement.
Un registre manuel peut-il être motorisé après installation ?
Oui, à condition que le modèle soit conçu pour l'être. Les registres motorisables de la collection Baillindustrie sont équipés d'un axe carré standard de 8x8 mm, compatible avec la plupart des servomoteurs du marché. La poignée manuelle se retire simplement, et le servomoteur s'emboîte directement sur l'axe sans démonter le registre du conduit. C'est une solution pratique pour les installations évolutives ou les projets en plusieurs phases.
Comment raccorder un registre motorisé à un thermostat ?
Le servomoteur d'un registre motorisé se raccorde sur la sortie de commande du thermostat d'ambiance ou de la centrale de régulation. En 230V, le câblage est direct sur la sortie de commande du thermostat tout ou rien. En 24V, le raccordement s'effectue sur la sortie basse tension de la centrale de gestion zonale. Dans les deux cas, le registre s'ouvre lorsque le signal est envoyé et se referme à l'arrêt. Pour un pilotage avancé, consultez la collection thermostats et régulation compatible avec ce type d'installation.
Quelle marque pour les registres de ventilation chez Geoplanete ?
La majorité des références de cette collection sont de la marque Baillindustrie, fabricant français spécialisé dans les accessoires de ventilation et de génie climatique. Les autres références proviennent d'Airwell, Atlantic et Airzone. Ces marques sont reconnues dans le milieu CVC pour la qualité de leurs matériaux (acier galvanisé anti-corrosion) et la fiabilité de leurs composants mécaniques sur la durée.
