Kit 10 m raccordement rapide avec outil pour Ixtra M

Le kit permet de raccorder rapidement et proprement une unité extérieure monobloc à une unité intérieure ou directement à l'installation hydrauliques domestique.

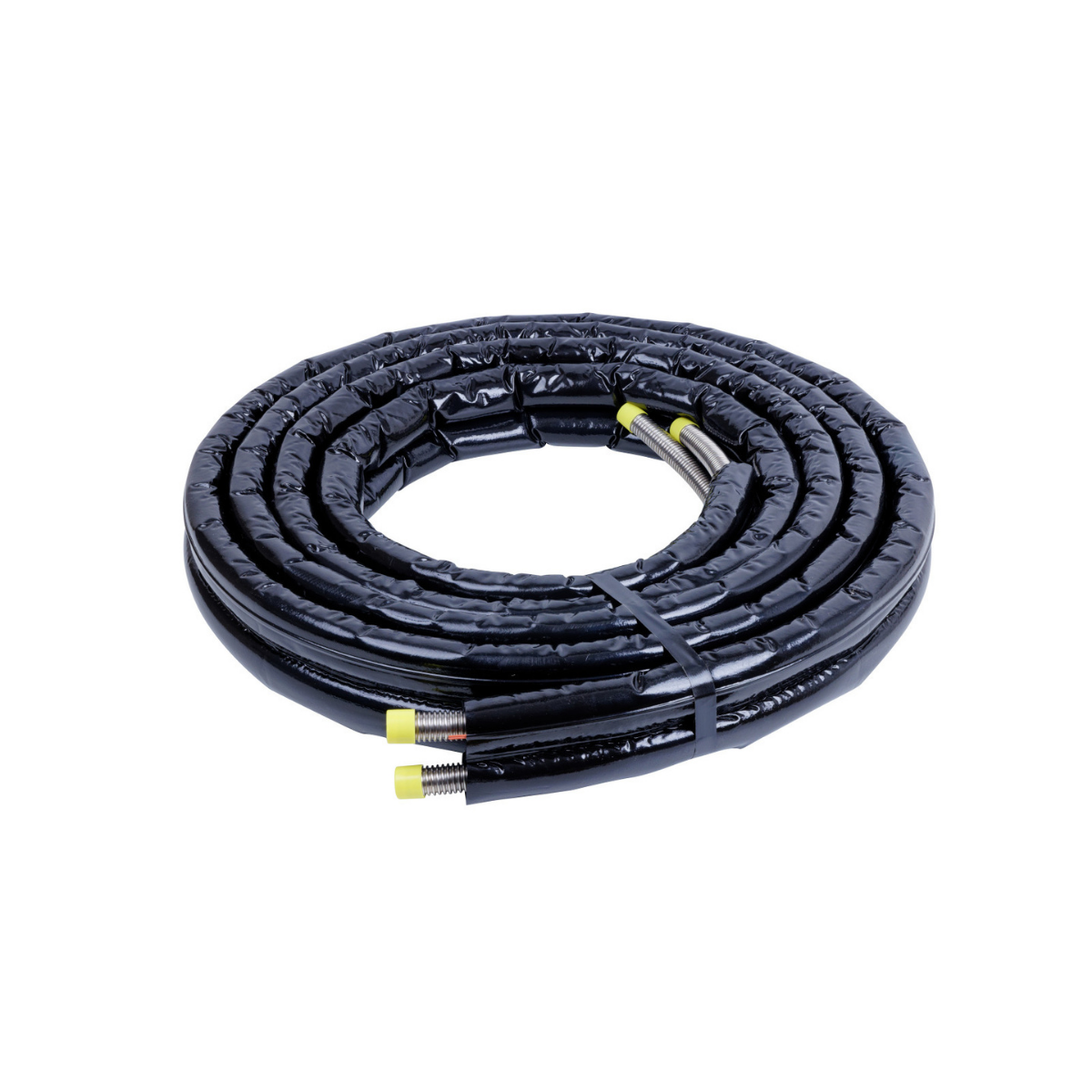

Il associe une liaison bi-tube en inox annelé pré-isolé de 10 m et un outil dédié de raccordement rapide, ce qui limite les pertes thermiques et assure une présentation soignée des liaisons.

Le kit contient principalement :

- une liaison bi-tube en inox annelé pré-isolé de 10 mètres

- un outil dédié pour les raccords rapides

- les accessoires de fixation et protections nécessaires à la présentation des liaisons

Consultez la notice fournie pour le détail complet des pièces et leur repérage.

Procédure générale :

1) Vérifier la compatibilité des diamètres et des raccords avec votre équipement.

2) Mesurer et couper la liaison à la longueur nécessaire en respectant des coupes propres.

3) Dégager l'isolation sur la longueur prévue par la notice pour installer le raccord.

4) Insérer le tube dans le raccord, puis actionner l'outil jusqu'à l'indication d'assemblage (voir notice).

5) Contrôler l'étanchéité et recouvrir la zone avec l'isolation fournie.

Respecter les consignes de sécurité indiquées dans la notice (gants, protection oculaire) et les instructions du fabricant.

Compatibilité : conçu pour les applications domestiques hydrauliques et les systèmes de pompe à chaleur aérothermie en liaison bi-tube.

Précautions :

- Vérifier la correspondance des diamètres et la compatibilité des fluides selon la documentation de l'équipement.

- Éviter les contraintes mécaniques (torsion, écrasement) sur la liaison et prévoir un maintien régulier.

- Protéger l'isolation contre une exposition prolongée aux UV ou aux agents mécaniques.

- Contrôler régulièrement l'intégrité de l'isolation et l'absence de condensation au niveau des raccords.
