Les raccords vannes filtres pour pompe à chaleur sont des composants souvent méconnus, mais essentiel au bon fonctionnement et à la durabilité de votre système de chauffage. En apparence anodin, ces petits accessoires regroupent trois fonctions fondamentales : la connexion hydraulique (raccord), la capacité d’isolation (vanne) et la filtration des impuretés (filtre).

Le raccord : fondation de l’étanchéité

Définition et rôle

Le raccord constitue le point de jonction entre deux canalisations. Il assure l’étanchéité du circuit, en limitant au maximum toute fuite de fluide. Dans une installation de pompe à chaleur, on trouve couramment :

• Les raccords à compression pour tubes cuivre ou multicouche, simples à monter et sans soudure.
• Les raccords à sertir, fiables sur le long terme et privilégiés par les professionnels.
• Les raccords filetés, utilisés pour des liaisons démontables, par exemple sur un circulateur ou un filtre.

Exemples de produits Geoplanete

• Bouchon laiton mâle 292G (#292G15) : ce bouchon fileté permet d’obturer un point de test ou un départ non utilisé.
• Disconnecteur hydraulique CA 295 – 1/2” (#71136) : ce raccord garantit la séparation des circuits primaire et secondaire, évitant toute pollution croisée.

Critères de choix du raccord

• Diamètre et débit : un diamètre 12 mm pour un petit module intérieur, jusqu’à 42 mm pour les gros réseaux, en adéquation avec le débit de votre pompe à chaleur (0,5 à 1,5 m³/h par kW restitué).
• Type de montage : compression rapide, sertissage professionnel ou filetage démontable.
• Matériau : laiton standard CW617N pour la majorité des usages, inox 316L en milieu agressif ou côtiers.

La vanne : isolation et régulation du circuit

 Pourquoi intégrer une vanne ?

La vanne permet de couper totalement ou partiellement le passage du fluide, sans vidanger l’ensemble du circuit. Elle est indispensable pour :

• Réaliser des opérations de maintenance (remplacement d’un filtre ou d’un circulateur).
• Régler le débit dans certaines branches (vannes d’équilibrage).
• Protéger l’installation contre le gel (vanne de protection antigel).

Exemples de vannes Geoplanete

• Vanne à sphère laiton poignée rouge (#581006) : compatible -10 °C à 120 °C, cette vanne manualisée assure une isolation rapide et visuelle.
• Vanne de protection contre le gel (#AFVALVE1) :  elle déclenche automatiquement une circulation minimale pour éviter le gel du fluide.
• Vannes directrices 3 voies chauffage/ECS (#7ACFH0855) :  indispensables pour basculer entre chauffage et eau chaude sanitaire sans mixer les deux circuits.

Les vannes d’équilibrage et de réglage

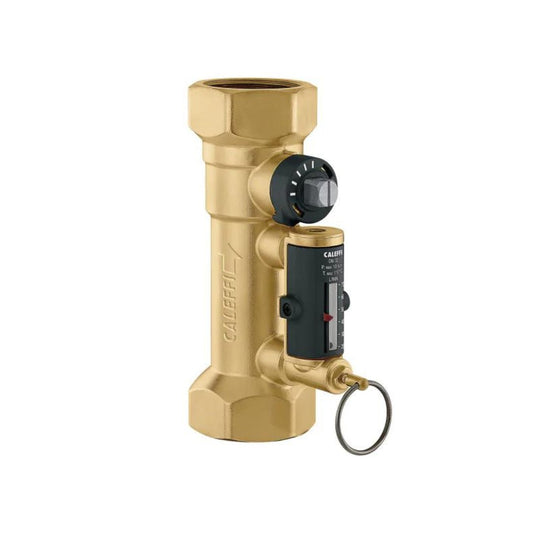

Pour garantir une répartition homogène de la chaleur, on utilise des vannes d’équilibrage. Elles permettent d’ajuster finement le débit de chaque boucle. Par exemple, la vanne d’équilibrage 1” DN20 (#46565A) offre une graduation précise de 10 à 40 L/min, idéale pour des réseaux multi-zones.

Le filtre : gardien de la propreté du circuit

Pourquoi filtrer le fluide hydraulique ?

Lors de la mise en service et tout au long de la vie de l’installation, de la limaille de coupe, du tartre et des particules peuvent circuler. Sans filtration :

• L’échangeur de la pompe à chaleur s’encrasse, réduisant le COP de 5 à 10 % en quelques mois.
• Le circulateur s’use prématurément.
• Les clapets ou vannes thermostatiques se bloquent, entraînant des dysfonctionnements coûteux.

Exemples de filtres chez Geoplanete

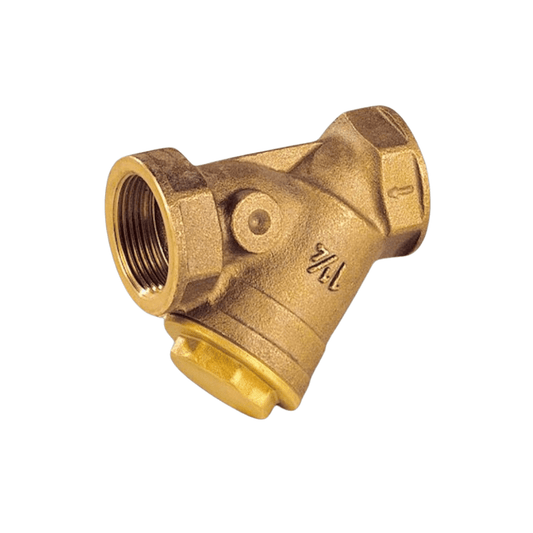

• Filtre à tamis 202 (#202) : ce petit filtre à maille fine se monte en amont du circulateur, facile à nettoyer.

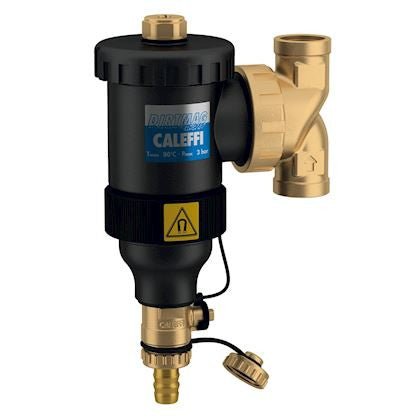

• Pot de décantation avec anneau magnétique (#PD54620M) :  ce pot retient également les particules ferreuses grâce à son aimant amovible, assurant une protection renforcée.
• Filtre à tamis 202 – Raccord, vanne, filtre : modèle tout-en-un, intègre un by-pass pour l’entretien sans arrêt complet de l’installation.
