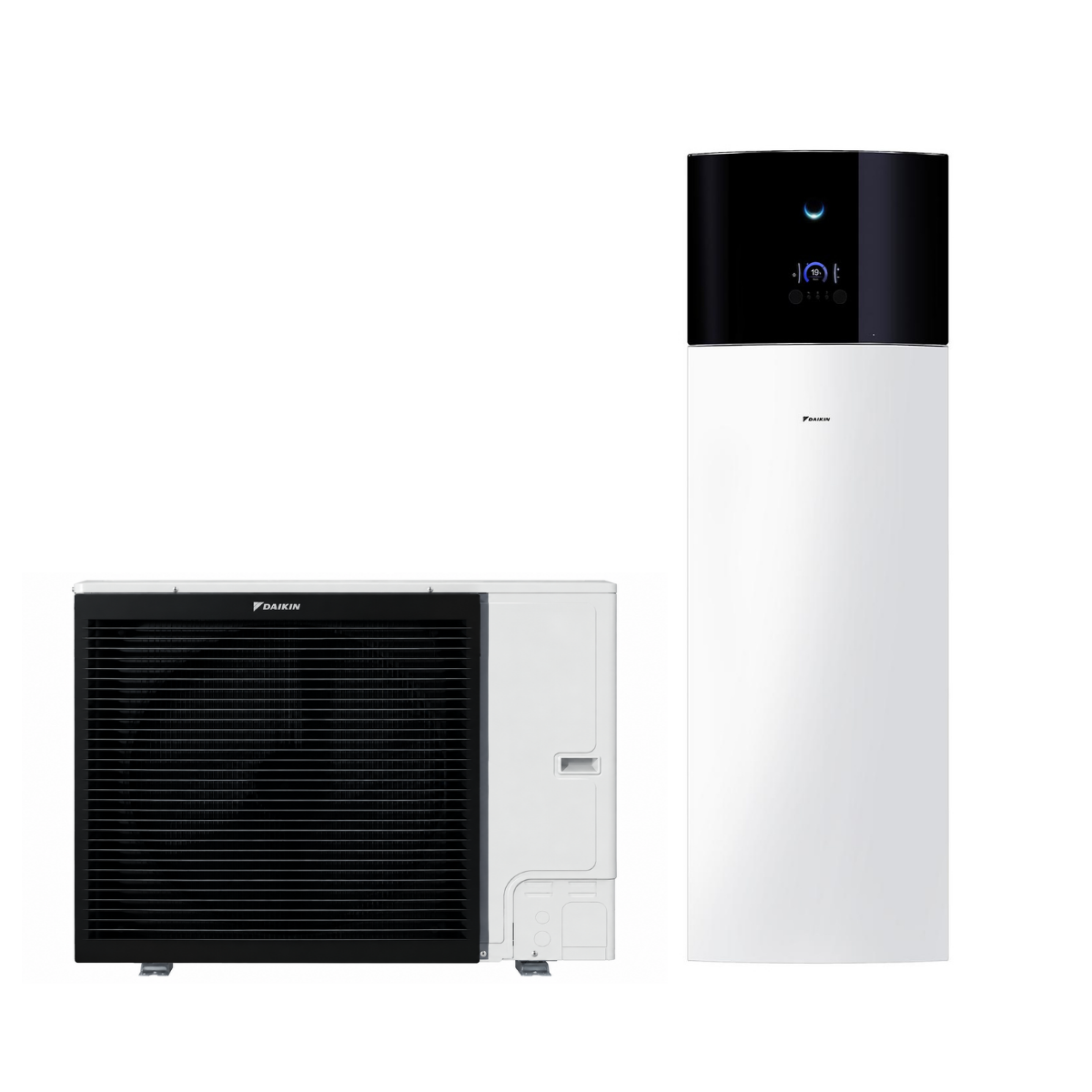

Pompe à chaleur air-eau Daikin Altherma 3 R F Taille 14 Triphasé - 2 zones - ECS 180L

Les bouteilles de mélange Thermador 100LJaquette Sky sont conçues pour optimiser les systèmes de chauffage et de rafraîchissement. Elles sont particulièrement efficaces lorsqu'elles sont connectées à un circuit radiateur et à un plancher chauffant, prévenant ainsi la condensation dans le circuit radiateur. Cette bouteille de mélange Thermador 100L à poser au sol peut être utilisée comme ballon tampon pour pompe à chaleur.

Pour une installation optimale, il est impératif d’équiper le piquage supérieur d’un purgeur d’air et d’installer une vanne de vidange sur le piquage. Pour en savoir plus, vous pouvez consulter le schéma raccordement bouteille de mélange thermador 100L.

Réduction laiton MF + purgeur PR2 avec clapet

Caractéristiques principales

• Filtration Puissante : Aimants en néodyme 9000 Gauss avec technologie VortexCore pour une capture maximale des débris.
• Compatibilité Universelle : Convient aux chaudières et pompes à chaleur avec raccords de 1".
• Installation Rapide : Té orientable à 360° pour une installation facile sur tout type de tuyauterie.
• Nettoyage Simplifié : Vanne de vidange sécurisée et filtre amovible pour un entretien rapide sans outils spécifiques.
• Matériaux Durables : Construction en matériaux synthétiques renforcés pour une résistance accrue.
• Fiabilité : Garantie 10 ans, avec doubles joints testés sous pression pour une étanchéité parfaite.

Avantages

• Protection Optimale : Prolonge la durée de vie des installations en éliminant les débris circulants qui peuvent endommager les composants.
• Performance Élevée : Adapté à des débits allant jusqu’à 50 litres/min, assurant une efficacité constante dans toutes les installations.
• Adaptabilité : Design compact idéal pour les installations où l'espace est limité, notamment sous les chaudières.
• Sécurité Accrue : Vanne de vidange sécurisée pour éviter tout risque de fuite lors de l'entretien.
• Simplicité d'Entretien : Nettoyage rapide et sans tracas grâce à un système de démontage sans outils.

Caractéristiques techniques

• Température maximale : 100°C
• Pression maximale : 3 bar
• Débit maximal : 50 litres/min
• Raccords : 28mm, 1" et 1 1/4"
• Poids : 1,6 kg (28mm), 1,5 kg (1"), 1,72 kg (1 1/4”)
• Dimensions : Distance d'entrée/sortie : 228 mm ; Hauteur : 283 mm
• Matériaux : Plastique fibreux renforcé, aimants en néodyme
• Pression de service : max. 3 Bar

Les supports Rubber Eco sont équipés d’une barre d’aluminium moulée de 20 mm dans la base ainsi que de plusieurs niveaux à bulles.

ATTENTION : prendre 2 lots de 2 rubber si PAC à 3 pattes ou plus

Fabriqués à base de pneus recyclés, ces supports pompe a chaleur sont anti-vibratiles, sont anti-vibratiles, efficaces et plus économiques grâce à leur design. Livrés avec écrous et boulons. La tête du boulon se glisse directement dans le rail.

Support mural robuste pour PAC (en prendre 2 si PAC à 3 pattes ou plus)

Dimensions : 700 x 750 mm

Poids max : 300 kg

Le vase d’expansion 22VR18 est conçu pour réguler les variations de pression dans les installations de chauffage en circuit fermé de moyenne capacité. Grâce à sa vessie interne en EPDM, il absorbe les dilatations de l’eau liées aux hausses de température, assurant ainsi la sécurité et la longévité des composants du système. Ce modèle de 18 litres allie compacité, robustesse et efficacité, tout en répondant aux exigences de la directive européenne sur les équipements sous pression (97/23/CE).

Le BI TUBES est un ensemble de 2 tubes isolés accolés par l'isolant. Il permet de passer en une seule fois les deux diamètres lors de la pose. L'isolant est très esthétique, peu salissant, offre une excellente résistance aux UV et une très bonne résistance aux pincements.

Écrous laiton pour raccords flare.

Permet de préserver l'isolation des couronnes de cuivre à l'extérieure.
Pour une finition impeccable et durable.


Libellé : HV-50-I

Dimension : 50 mm x 20 m

Épaisseur 0,18 mm

Couleur : Ivoire

Référence :CLI04668

Quantité : 1 rouleau

Le kit de pliage 9899-850-00 est conçu pour faciliter le cintrage des tubes en cuivre utilisés dans les installations de climatisation et de réfrigération. Grâce à ses guides de pliage flexibles, il permet de réaliser des courbes propres tout en limitant les risques d’écrasement des tubes. Réutilisable et simple à manipuler, ce kit constitue une solution pratique pour préserver les performances des réseaux frigorifiques lors des opérations de mise en forme des tubes cuivre.

Ce kit rafraîchissement Daikin Altherma 3 ekhvconv4 convient pour les appareils ETVH-E (1 zone) et ETVZ-E (2 zones). Il est aussi compatible avec le module de cascade EKCC-W.

Ce kit rafraîchissement Daikin Altherma 3 est composé de : un capteur de pression, des jeux de vannes, une plaque isolante, un tube capillaire anti-condensation et support de fixation en métal.

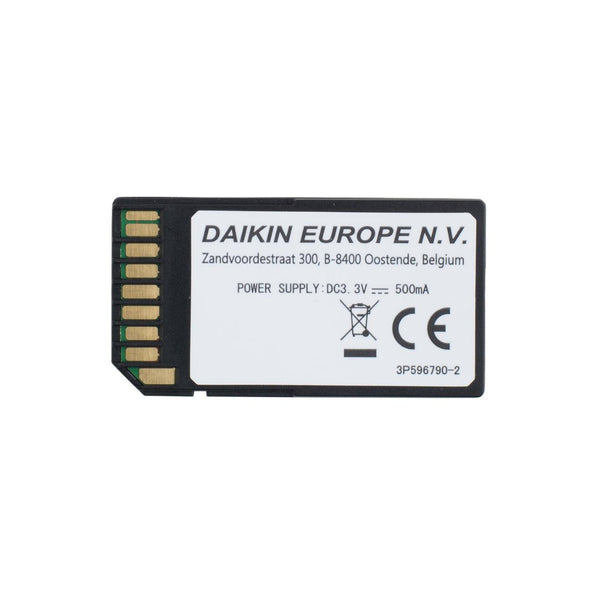

La passerelle Daikin BRP069A78 permet de piloter vos systèmes de chauffage et de climatisation Daikin via l'application mobile dédiée. Profitez d’un contrôle total à distance pour optimiser votre confort et réaliser des économies d'énergie.

• Possibilité de contrôler des unités situées dans différents endroits
• Définissez votre programme de vacances lorsque vous vous absentez pendant une période prolongée
• Détection à distance des pannes

Avantages :

• Contrôlez le conditionnement de l’air de n’importe quel endroit en utilisant votre smartphone ou votre tablette
• Il est possible de commander l'unité intérieure où que vous soyez via un smartphone, un ordinateur portable, un ordinateur de bureau, une tablette ou un écran tactile.

Compatibilité :

• Daikin Altherma 3R Série E
• Daikin Altherma 3H HT Série D
• Daikin Altherma 3M

Le thermostat câblé Daikin EKRTWA est un thermostat câblé qui permet une régulation précise et programmable de la température intérieure. Le Daikin thermostat d'ambiance filaire EKRTWA est compatible avec les systèmes de pompe à chaleur air‑eau et planchers chauffants/refroidissants. Il allie confort, simplicité d'utilisation et économies d'énergie grâce à ses fonctions de programmation hebdomadaire, modes personnalisables et protection antigel. Le EKRTWA Daikin est idéal pour maîtriser votre chauffage.

Le produit comporte le thermostat d'ambiance et le récepteur.

La référence EKRTRB est un thermostat numérique programmable et sans fil, conçu pour contrôler votre système Daikin, dans lequel confort, simplicité et économie d'énergie vont main dans la main. Il est utilisé principalement pour les installations existantes.

Il est compatible avec les applications de chauffage au radiateur et de chauffage/rafraîchissement au sol, et peut-être connecté aux unités Daikin pour une régulation précise de la température ambiante.

Caractéristiques principales de l'EKRTRB

• Compatibilité Daikin : Ce thermostat d'ambiance est spécialement conçu pour fonctionner en harmonie avec les systèmes Daikin, assurant une compatibilité parfaite et une intégration sans faille.
• Contrôle Polyvalent : Il peut être utilisé pour le chauffage au radiateur ainsi que pour les systèmes de chauffage/rafraîchissement au sol.
• Facilité d'Installation : Le thermostat d'ambiance se connecte généralement directement aux unités Daikin, simplifiant ainsi le processus d'installation.

Utilisation avec Chauffage au Sol :

Pour une application de chauffage au sol uniquement, le thermostat d'ambiance peut être raccordé à la vanne motorisée individuelle de la boucle de chauffage au sol.

Si vous utilisez une application de chauffage au sol en combinaison avec des ventilo-convecteurs, chaque ventilo-convecteur doit être équipé d'un thermostat de ventilo-convecteur dédié.

Exigences pour le lieu d'installation :

L'emplacement de l'installation du thermostat d'ambiance sans fil EKRTRB est essentiel pour son bon fonctionnement :

• Éloignement des signaux électroniques : Ne pas installer le thermostat d'ambiance à moins de 50 cm de tout appareil ou dispositif émettant des signaux électroniques ou sans fil.
• Éviter les sources de chaleur : Ne pas installer le thermostat d'ambiance à proximité ou au-dessus de radiateurs ou d'émetteurs de chaleur.
• Hauteur d'installation : Le thermostat d'ambiance doit être monté à une hauteur minimale de 1,5 m du sol pour une régulation optimale de la température ambiante.

Réception optimale des signaux :

Lors de la sélection de l'emplacement d'installation du récepteur, suivez ces recommandations pour une réception optimale des signaux :

• Orientation verticale : Le récepteur doit être installé en orientation verticale.
• Emplacement intérieur : Le récepteur est conçu pour être installé à l'intérieur, généralement à proximité de l'unité intérieure.
• Éviter les interférences : Ne pas installer le récepteur dans des boîtes en métal ni à proximité de tuyaux verticaux en métal et de circuits électroniques.
• Hauteur de montage : Montez le récepteur à une hauteur minimale de 1,5 m du sol pour assurer une communication sans interruption.

Mode de fonctionnement

Le thermostat d'ambiance peut être défini pour fonctionner dans plusieurs modes différents afin de vous permettre de régler votre système en fonction de vos besoins et de vos préférences :

• Mode confort : Utilisé pour une température fixe au niveau confort. Le point de consigne par défaut de la température dans ce mode est de 21°C pour le chauffage et de 24°C pour le rafraîchissement.
• Mode réduit : Utilisé pour une température fixe au niveau réduit. Le point de consigne par défaut de la température dans ce mode est de 17°C pour le chauffage.
• Mode automatique : Le thermostat d'ambiance suit automatiquement les étapes définies dans le programme sélectionné (intégré ou défini par l'utilisateur).
• Mode ARRÊT : Met votre unité hors tension.
• Mode vacances : Utilisé pour définir une température fixe pendant une longue période d'absence.
• Mode minuterie : Utilisé pour définir une température fixe pendant uniquement une période donnée
• Mode réversible : Utilisé pour définir le mode de fonctionnement de l'unité sur chauffage ou sur rafraîchissement (uniquement applicable aux unités réversibles).
• Mode programme : Utilisé pour sélectionner le programme pour les programmes du thermostat d'ambiance et pour créer ou modifier les programmes définis par l'utilisateur

Le thermostat d'ambiance sans fil EKRTRB est la solution idéale pour un contrôle précis de la température dans votre espace, vous permettant de créer un environnement confortable et économe en énergie. Grâce à sa compatibilité avec les systèmes Daikin, il garantit une régulation thermique optimale pour votre confort tout au long de l'année.

Le capteur EKRTETS se déporte du thermostat d'ambiance radio EKRTRB pour mesurer la température ailleurs que là où se trouve le thermostat. Il communique avec lui sans fil.

Il répond au cas où le thermostat ne peut pas être posé à l'endroit représentatif de la pièce : derrière un meuble, à proximité d'une source de chaleur ou dans un couloir. La régulation travaille alors sur la température réellement ressentie. Il ne fonctionne qu'avec l'EKRTRB.

La sonde extérieure déportée EKRSC1 relève la température de l'air indépendamment du groupe extérieur de votre pompe à chaleur. Sur une installation où l'unité extérieure est exposée plein sud, la sonde intégrée au groupe voit une température faussée par le rayonnement solaire : la régulation croit qu'il fait plus doux qu'en réalité et le chauffage se met en retrait au mauvais moment. Déportée sur une façade nord, la EKRSC1 transmet la vraie température extérieure et permet à la loi d'eau de piloter le chauffage au plus juste, avec une chaleur plus régulière dans la maison.

Très compacte avec ses 82 × 55 × 32 mm (H × L × P), elle se pose en applique sur un mur extérieur et se raccorde au module hydraulique par un simple câble 2 × 0,75 mm² blindé. Le colis contient la sonde et sa visserie. Elle s'intègre aux pompes à chaleur de la gamme Daikin Altherma 3 R MT, 3 H MT, 3 H HT, 3 RF, 3 M et 4 H.

Le kit relais EKRELSG raccorde la pompe à chaleur à une production photovoltaïque pour orienter l'électricité produite vers le chauffage plutôt que vers le réseau. Il protège également la machine lorsque la production dépasse 230 volts.

Livré avec deux faisceaux électriques équipés de relais et un bornier. Il s'installe entre le tableau électrique et l'unité, et n'est nécessaire qu'en haute tension. Le câblage se fait sur le bornier X5M, bornes 3-4-5-6-9-10.

Vous installez vous-même votre pompe à chaleur bi-bloc air/eau et vous confiez la mise en service à Savelys, notre partenaire. Un technicien se déplace chez vous, raccorde le circuit frigorifique, contrôle l'installation et règle la régulation selon vos besoins. Vous gardez ainsi le bénéfice des prix Geoplanete tout en profitant d'un contrat d'entretien offert la première année.

Deux possibilités s'offrent à vous : ajouter cette prestation à votre commande, ou faire appel à votre propre prestataire agréé en nous transmettant un CERFA valide à contact@geoplanete.fr. Si vous choisissez Savelys, appelez-nous au 01 89 62 34 35 une fois votre installation terminée : l'intervention est planifiée sous 8 jours en moyenne. Si l'installation n'est pas en règle le jour de la visite et que le technicien ne peut pas intervenir, une « mise en service impossible » de 210 € TTC est facturée.

Vous disposez déjà d’un CERFA valide ou d’une attestation de capacité à manipuler les fluides frigorigènes ? Cette option est faite pour vous.

Grâce à cette prestation, vous pouvez éviter la mise en service avec notre partenaire et faire expédier votre équipement directement, en toute conformité avec la réglementation en vigueur.

À quoi sert cette prestation ?

La réglementation impose que les équipements contenant des fluides frigorigènes soient manipulés par un professionnel certifié.

• Si vous avez déjà un installateur habilité, il vous suffit de nous transmettre son attestation de capacité (CERFA)
• Nous vérifions le document
• Et nous validons l’expédition de votre commande

Comment ça fonctionne ?

1. Ajouter ce produit à votre panier « Transmission d’un CERFA hors Geoplanete »
2. Envoyez votre document (CERFA ou attestation) par e-mail à notre équipe
3. Après validation, votre commande est expédiée rapidement

Important

• Le document doit être valide et lisible
• Il doit correspondre à un professionnel habilité à manipuler les fluides frigorigènes
• Sans ce document, l’expédition ne pourra pas être effectuée

Pour qui ?

• Installateurs professionnels certifiés
• Particuliers travaillant avec un artisan disposant de l’attestation
• Clients souhaitant gérer eux-mêmes l’installation avec un professionnel habilité
