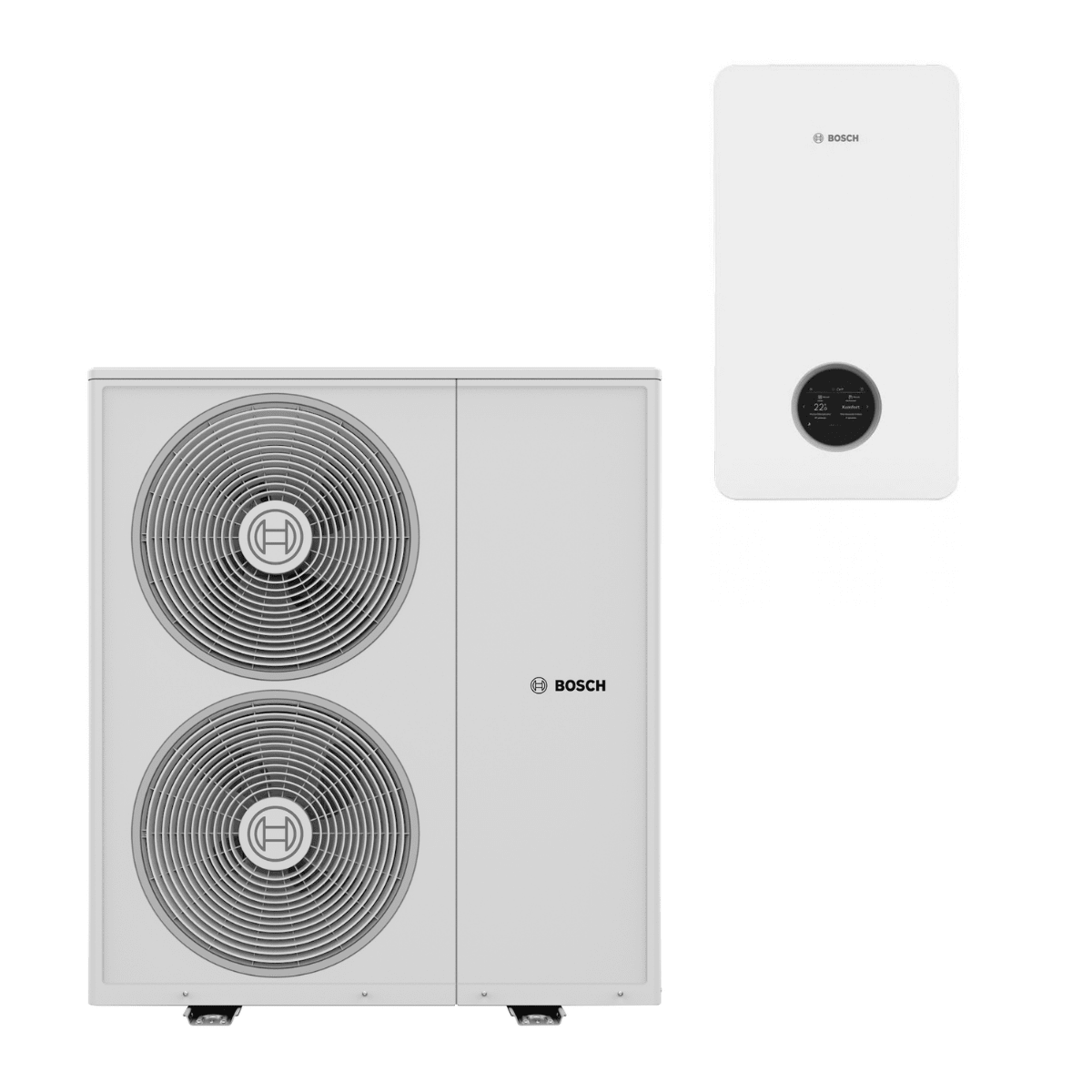

Pompe à chaleur air-eau Bosch Compress 3800i AW 10 kW Monophasé avec module intérieur mural

Le dispositif de sécurité antigel, aussi appelé soupape anti gel, empêche la prise en gel du circuit d'eau d'une pompe à chaleur aérothermique, évitant ainsi des dommages à la machine et à la tuyauterie.

La purge totale du circuit d'eau à protéger doit être possible par ouverture du point bas de vidange. Lors de l'ouverture du dispositif, le clapet casse-vide permet l'entrée d'air, facilitant ainsi la vidange.

• Fluide admissible : eau
• Pression maxi d'exercice : 10 bar
• Plage de température d'exercice : 0 / 65°C
• Plage de température ambiante : -30 / 60°C
• Température d'ouverture : 3°C de température d'eau
• Température de fermeture : 4°C de température d'eau
• Précision : +-1°C

Caractéristiques principales

• Filtration Puissante : Aimants en néodyme 9000 Gauss avec technologie VortexCore pour une capture maximale des débris.
• Compatibilité Universelle : Convient aux chaudières et pompes à chaleur avec raccords de 1".
• Installation Rapide : Té orientable à 360° pour une installation facile sur tout type de tuyauterie.
• Nettoyage Simplifié : Vanne de vidange sécurisée et filtre amovible pour un entretien rapide sans outils spécifiques.
• Matériaux Durables : Construction en matériaux synthétiques renforcés pour une résistance accrue.
• Fiabilité : Garantie 10 ans, avec doubles joints testés sous pression pour une étanchéité parfaite.

Avantages

• Protection Optimale : Prolonge la durée de vie des installations en éliminant les débris circulants qui peuvent endommager les composants.
• Performance Élevée : Adapté à des débits allant jusqu’à 50 litres/min, assurant une efficacité constante dans toutes les installations.
• Adaptabilité : Design compact idéal pour les installations où l'espace est limité, notamment sous les chaudières.
• Sécurité Accrue : Vanne de vidange sécurisée pour éviter tout risque de fuite lors de l'entretien.
• Simplicité d'Entretien : Nettoyage rapide et sans tracas grâce à un système de démontage sans outils.

Caractéristiques techniques

• Température maximale : 100°C
• Pression maximale : 3 bar
• Débit maximal : 50 litres/min
• Raccords : 28mm, 1" et 1 1/4"
• Poids : 1,6 kg (28mm), 1,5 kg (1"), 1,72 kg (1 1/4”)
• Dimensions : Distance d'entrée/sortie : 228 mm ; Hauteur : 283 mm
• Matériaux : Plastique fibreux renforcé, aimants en néodyme
• Pression de service : max. 3 Bar

Les bouteilles de mélange Thermador 100LJaquette Sky sont conçues pour optimiser les systèmes de chauffage et de rafraîchissement. Elles sont particulièrement efficaces lorsqu'elles sont connectées à un circuit radiateur et à un plancher chauffant, prévenant ainsi la condensation dans le circuit radiateur. Cette bouteille de mélange Thermador 100L à poser au sol peut être utilisée comme ballon tampon pour pompe à chaleur.

Pour une installation optimale, il est impératif d’équiper le piquage supérieur d’un purgeur d’air et d’installer une vanne de vidange sur le piquage. Pour en savoir plus, vous pouvez consulter le schéma raccordement bouteille de mélange thermador 100L.

Réduction laiton MF + purgeur PR2 avec clapet

La console support complète GAG MR 20/3 est conçue pour raccorder et sécuriser les vases d’expansion de 5 à 24 litres sur les circuits de chauffage fermés. Livrée équipée et prête à raccorder, elle rassemble les principaux organes de contrôle et de sécurité nécessaires autour du vase d’expansion, offrant ainsi une solution compacte et fonctionnelle pour l’équipement du circuit de chauffage.

Elle intègre notamment un purgeur automatique, une soupape de sûreté tarée à 3 bar, un manomètre et un raccord rapide SK20. Ce dernier permet de démonter le vase d’expansion sans avoir à vidanger l’ensemble du circuit, ce qui simplifie considérablement les opérations de contrôle et de maintenance.

Le vase d’expansion 22VR18 est conçu pour réguler les variations de pression dans les installations de chauffage en circuit fermé de moyenne capacité. Grâce à sa vessie interne en EPDM, il absorbe les dilatations de l’eau liées aux hausses de température, assurant ainsi la sécurité et la longévité des composants du système. Ce modèle de 18 litres allie compacité, robustesse et efficacité, tout en répondant aux exigences de la directive européenne sur les équipements sous pression (97/23/CE).

• Corps laiton
• Tamis inox démontable
• Température maxi 120°C
• Pression maxi : 16 bar

• Modèle femelle / femelle
• Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche )
• Filtration 8.5/10° mm ( soit 850 µ )

Optimisez le fonctionnement de vos installations de chauffage, climatisation, et distribution d'eau chaude sanitaire avec la vanne d'équilibrage manuel 1''1/4 FF à lecture directe. Cette vanne innovante assure un réglage précis et fiable du débit de fluide dans vos circuits, garantissant une performance optimale et une consommation d'énergie maîtrisée.

Caractéristiques techniques

• Type d'équilibrage : Manuel à lecture directe
• Diamètre de filetage : 1''1/4 FF
• Plage de débit : 20 à 70 l/min
• kVs : 13,1 m³/h
• Plage de température : -10°C à +110°C
• Pression maximale : 10 bar
• Glycol maximal : 50 %
• Matériaux : Corps et sphère en laiton, joints PTFE/EPDM
• Isolation : Vanne livrée avec isolation intégrée
• Attestation de conformité sanitaire (ACS) : Oui
• Installation : Horizontale, verticale, ou oblique
• Débit maximal autorisé : Jusqu'à 200 litres par minute

Avantages

1. Lecture instantanée du débit : Grâce à son débitmètre intégré et son système de lecture by-pass avec bille magnétique, visualisez le débit en temps réel sur le cylindre gradué.
2. Polyvalence d'installation : Installez la vanne d'équilibrage selon vos besoins, en position horizontale, verticale, ou oblique.
3. Matériaux robustes et durables : Conçue avec un corps en laiton et des joints PTFE/EPDM, cette vanne garantit une longue durée de vie et une résistance accrue à la corrosion.
4. Efficacité énergétique : Ajustez précisément le débit pour optimiser les performances de votre installation et réduire les coûts énergétiques.
5. Conforme aux normes sanitaires : Attestation de conformité sanitaire (ACS) pour une utilisation sécurisée dans les systèmes de distribution d'eau potable.

Utilisation

La vanne d'équilibrage manuel 1''1/4 FF est idéale pour les professionnels du secteur de l'énergie thermique, les installateurs de systèmes de chauffage et de climatisation, ainsi que pour les gestionnaires de réseaux de distribution d'eau chaude sanitaire. Sa conception innovante permet un contrôle précis et facile du débit, réduisant ainsi les déséquilibres hydrauliques et améliorant le confort thermique des installations.

OBLIGATOIRE pour installation de pompe à chaleur, permet de ne pas contaminer l'arrivée d'eau froide

Le disconnecteur CA est divisé en 3 zones – amont-, centrale- et la zone avale.

Quand la pression différentielle entre la zone amont et centrale descend en-dessous de 10 % de la pression amont, le disconnecteur ouvre la vanne de décharge à l’atmosphère. Il n’y a pas de possibilité de contrôler l’état du disconnecteur par mesure.

.

Les avantages :

• Filtre intégré
• Construction compacte
• Facilité d’accès à tous les composants internes
• Faible perte de charge, débit important
• Triple sécurité – deux clapets anti-retour et une vanne de décharge partagent le disconnecteur en trois zones de pression distinctes
• Répond aux exigences KTW pour eau potable

.

Le disconnecteur comprend:

• Corps
• Filtre intégré
• Cartouche (clapet anti-retour amont et vanne de décharge)
• Clapet anti-retour aval
• Raccords unions
• Connexion de décharge

.

Matériaux :

• Corps résistant en laiton
• Cartouche en matériau synthétique de haute qualité
• Clapets anti-retour en matériau synthétique de haute qualité
• Joints en NBR et EPDM
• Connexion de décharge en matériau synthétique de haute qualité

• Plage d'exploitation : de 0,4 à 4,2 m3/h avec hauteur manométrique pouvant atteindre 8 m.c.e.
• Plage de température du liquide : de -10°C à + 110°C
• Pression de service maximal: 10 bar
• Classe de protection IP X5.
• Classe d'isolation : F
• Installation : avec arbre moteur horizontal
• Alimentation standard : monophasé 1 x 230V / 50 / 60 Hz.
• Exigence en matière de qualité du liquide : propre, sans silices ni huiles minérales, non visqueux, chimiquement neutre est proche des propriétés de l'eau (contenant maxi 30% de glycol

La vanne mélangeuse TERMOMIX en laiton 3 voies avec raccords femelles est spécialement conçue pour les installations de chauffage. Cette vanne de haute qualité est idéale pour le mixage de l'eau chaude provenant du générateur (chaudière, capteur solaire, pompe à chaleur, etc.) avec l'eau de retour refroidie, garantissant ainsi une température de confort optimale tout en réduisant la consommation d'énergie.

Recommandées pour les planchers chauffants et les installations utilisant des tubes en matériaux de synthèse, la vanne TERMOMIX assure une régulation efficace et une durabilité accrue grâce à leur construction en laiton résistant.

Fonctionnalités clés :

• Mélange et régulation de température : Permet de mélanger l'eau chaude et l'eau refroidie pour obtenir une température stable et confortable.
• Large plage de température : Fonctionne efficacement entre 0°C et 120°C, idéale pour diverses applications de chauffage.
• Utilisation polyvalente : Peut-être utilisée en dérivation et dans différents types d'installations de chauffage.
• Contrôle manuel ou automatique : Les vannes peuvent être manœuvrées manuellement ou commandées par un moteur (moteur SME, régulation de chaudière, ou régulation AUTOMIX intégrée).

Les supports Rubber Eco sont équipés d’une barre d’aluminium moulée de 20 mm dans la base ainsi que de plusieurs niveaux à bulles.

ATTENTION : prendre 2 lots de 2 rubber si PAC à 3 pattes ou plus

Fabriqués à base de pneus recyclés, ces supports pompe a chaleur sont anti-vibratiles, sont anti-vibratiles, efficaces et plus économiques grâce à leur design. Livrés avec écrous et boulons. La tête du boulon se glisse directement dans le rail.

Support mural robuste pour PAC (en prendre 2 si PAC à 3 pattes ou plus)

Dimensions : 700 x 750 mm

Poids max : 300 kg

Longueur 10 m - Largeur 50 mm - Épaisseur 3 mm

Isole les sorties d'eau des PAC monobloc pour améliorer les performances

Ce kit Bosch réunit les raccords nécessaires pour relier le module intérieur de la Compress 3800i AW au réseau de chauffage. Il convient au module mural AWEi comme à la colonne ECS AWMi à un circuit de chauffage.

La pochette contient 2 raccords à sertir lisse/fileté en DN22 et 4 raccords laiton lisse/fileté en DN28. Ces pièces sont dimensionnées pour les piquages du module, ce qui évite de chercher des adaptateurs au moment du raccordement.

Cette grille Bosch protège le groupe extérieur de la Compress 3800i AW dans ses tailles 10 et 13 kW, montées sur le grand châssis à deux ventilateurs.

Elle limite les chocs et l'accès aux parties de l'appareil quand il est installé dans un jardin, une cour ou un lieu de passage. C'est l'accessoire d'origine prévu par Bosch pour ce châssis.

Cette résistance chauffante Bosch s'installe dans le groupe extérieur de la Compress 3800i AW. Elle maintient la zone basse de l'appareil hors gel, là où s'écoulent les condensats produits pendant le dégivrage.

Elle est utile dans les régions froides ou humides, où les condensats peuvent geler et former de la glace sous la batterie. L'accessoire est référencé pour l'ensemble de la gamme 3800i AW.

Ce câble chauffant Bosch de 2,5 mètres se place dans le tuyau d'évacuation des condensats de la Compress 3800i AW. Il empêche l'eau issue du dégivrage de geler dans la conduite.

Une évacuation prise par le gel bloque l'écoulement et peut faire déborder le bac du groupe extérieur. Bosch propose ce câble en trois longueurs (2,5, 3,5 et 5,5 m) pour suivre la distance jusqu'au point de rejet.

Ce câble chauffant Bosch de 3,5 mètres se place dans le tuyau d'évacuation des condensats de la Compress 3800i AW. Il empêche l'eau issue du dégivrage de geler dans la conduite.

Une évacuation prise par le gel bloque l'écoulement et peut faire déborder le bac du groupe extérieur. Bosch propose ce câble en trois longueurs (2,5, 3,5 et 5,5 m) pour suivre la distance jusqu'au point de rejet.

Ce câble chauffant Bosch de 5,5 mètres se place dans le tuyau d'évacuation des condensats de la Compress 3800i AW. Il empêche l'eau issue du dégivrage de geler dans la conduite.

Une évacuation prise par le gel bloque l'écoulement et peut faire déborder le bac du groupe extérieur. Bosch propose ce câble en trois longueurs (2,5, 3,5 et 5,5 m) pour suivre la distance jusqu'au point de rejet.

Le CR 11 est la commande d'ambiance filaire la plus simple de la gamme Bosch. Placé dans la pièce de vie, il mesure la température et transmet la consigne à la pompe à chaleur.

Il ne gère pas de programmation : les plages horaires restent réglées sur l'interface de la PAC ou dans l'application. Il convient quand on veut une sonde d'ambiance avec un réglage rapide de la température, sans écran à configurer.

Le CR 20 RF est un thermostat d'ambiance Bosch qui communique par radio avec la pompe à chaleur. Il se pose dans la pièce de vie sans câble à tirer jusqu'au générateur.

Il est compatible avec les générateurs équipés de l'interface HMI800, dont la Compress 3800i AW. Associé au générateur, il relève la régulation en classe V, soit un bonus de 4 % sur l'efficacité saisonnière affichée dans l'étiquette du système.

Le RT 800 est la commande d'ambiance haut de gamme de Bosch pour les générateurs équipés de l'interface UI 800. Son écran tactile reprend l'ergonomie de l'interface de la pompe à chaleur et affiche la température et l'humidité de la pièce.

Il pilote jusqu'à 2 circuits de chauffage, ce qui le rend utile quand la maison combine un plancher chauffant et des radiateurs. Il se raccorde en filaire et place la régulation en classe VI, soit +4 % sur l'efficacité saisonnière du système.

Le MM100 est le module de puissance de la régulation Bosch EMS 2.0. Il ajoute la gestion d'1 circuit de chauffage, direct ou mélangé, et d'1 production d'eau chaude avec bouclage.

On l'utilise pour créer une deuxième zone, par exemple un plancher chauffant à côté d'un circuit radiateurs. Il est livré avec sa sonde de départ chauffage et s'associe aux modules hydrauliques HS ou HSM.

Le HS25/6 est un kit de montage hydraulique rapide Bosch pour un circuit de chauffage direct, c'est-à-dire sans vanne mélangeuse. Il regroupe sur un même support les composants du circuit en DN25.

Il sert à ajouter un circuit radiateurs ou un second circuit à température identique au départ de la pompe à chaleur. Il se monte sur le distributeur HKV et se pilote avec le module de régulation MM100.

Le HSM25/6 est un kit de montage hydraulique rapide Bosch pour un circuit de chauffage mélangé. La vanne mélangeuse intégrée abaisse la température de l'eau envoyée dans le circuit, en DN25.

C'est le module à prévoir pour un plancher chauffant alimenté à côté d'un circuit radiateurs. Il se monte sur le distributeur HKV et se pilote avec le module de régulation MM100.

Le HKV 2/25/25 est le distributeur Bosch qui reçoit 2 modules hydrauliques HS ou HSM. Il répartit l'eau du circuit primaire vers les deux circuits de chauffage.

Ses circuits primaire et secondaire sont en DN25. Il sert de base à une installation à deux zones, par exemple un circuit radiateurs direct et un plancher chauffant mélangé.

La WHY 80/60 est une bouteille de découplage verticale Bosch. Elle sépare hydrauliquement le circuit de la pompe à chaleur des circuits de chauffage, pour que chaque circulateur travaille avec son propre débit.

Elle accepte un débit jusqu'à 2 500 l/h et une puissance de 58 kW. Elle se combine avec le distributeur HKV et les modules HS/HSM dans les installations à plusieurs circuits.

Vous installez vous-même votre pompe à chaleur bi-bloc air/eau et vous confiez la mise en service à Savelys, notre partenaire. Un technicien se déplace chez vous, raccorde le circuit frigorifique, contrôle l'installation et règle la régulation selon vos besoins. Vous gardez ainsi le bénéfice des prix Geoplanete tout en profitant d'un contrat d'entretien offert la première année.

Cette mise en service est réservée aux clients qui ont acheté leur équipement chez Geoplanete. Elle ne peut pas être commandée pour un équipement acheté ailleurs. Elle ne comprend pas non plus l'installation : la pose de l'équipement doit être terminée avant le passage du technicien.

Deux possibilités s'offrent à vous : ajouter cette prestation à votre commande, ou faire appel à votre propre prestataire agréé en nous transmettant un CERFA valide à contact@geoplanete.fr. Si vous choisissez Savelys, appelez-nous au 01 89 62 34 35 une fois votre installation terminée : l'intervention est planifiée sous 8 jours en moyenne. Si l'installation n'est pas en règle le jour de la visite et que le technicien ne peut pas intervenir, une « mise en service impossible » de 250 € TTC est facturée.
