Pompe à chaleur air-eau Panasonic Aquarea T-CAP R290 - 9 kW Monophasé série M

Interface de pilotage de la gamme Aquarea Série M, avec l'adaptateur Wi-Fi intégré dans le même boîtier. Elle donne accès aux consignes, à la programmation hebdomadaire, aux modes de fonctionnement et aux codes défaut, ainsi qu'à l'application Aquarea Smart Cloud pour le suivi des consommations et le pilotage à distance.

Elle est requise sur une unité extérieure Série M vendue seule, sans module de contrôle ni unité intérieure, puisque le groupe extérieur ne dispose d'aucun écran. Un câble d'extension de 10 m est fourni pour la déporter dans le logement. Sur une configuration avec module de contrôle, bi-bloc ou All in One, l'interface est déjà intégrée à l'unité intérieure et cette télécommande devient inutile.

Le module hydraulique WH-CME5 monophasé est spécialement conçu pour accompagner les pompes à chaleur Panasonic Aquarea T-CAP Série M fonctionnant au réfrigérant naturel R290. Pensé pour les projets de rénovation comme pour les constructions neuves, il garantit une installation hydraulique simplifiée tout en assurant des performances énergétiques optimales.

Le dispositif de sécurité antigel, aussi appelé soupape anti gel, empêche la prise en gel du circuit d'eau d'une pompe à chaleur aérothermique, évitant ainsi des dommages à la machine et à la tuyauterie.

La purge totale du circuit d'eau à protéger doit être possible par ouverture du point bas de vidange. Lors de l'ouverture du dispositif, le clapet casse-vide permet l'entrée d'air, facilitant ainsi la vidange.

• Fluide admissible : eau
• Pression maxi d'exercice : 10 bar
• Plage de température d'exercice : 0 / 65°C
• Plage de température ambiante : -30 / 60°C
• Température d'ouverture : 3°C de température d'eau
• Température de fermeture : 4°C de température d'eau
• Précision : +-1°C

Caractéristiques principales

• Filtration Puissante : Aimants en néodyme 9000 Gauss avec technologie VortexCore pour une capture maximale des débris.
• Compatibilité Universelle : Convient aux chaudières et pompes à chaleur avec raccords de 1".
• Installation Rapide : Té orientable à 360° pour une installation facile sur tout type de tuyauterie.
• Nettoyage Simplifié : Vanne de vidange sécurisée et filtre amovible pour un entretien rapide sans outils spécifiques.
• Matériaux Durables : Construction en matériaux synthétiques renforcés pour une résistance accrue.
• Fiabilité : Garantie 10 ans, avec doubles joints testés sous pression pour une étanchéité parfaite.

Avantages

• Protection Optimale : Prolonge la durée de vie des installations en éliminant les débris circulants qui peuvent endommager les composants.
• Performance Élevée : Adapté à des débits allant jusqu’à 50 litres/min, assurant une efficacité constante dans toutes les installations.
• Adaptabilité : Design compact idéal pour les installations où l'espace est limité, notamment sous les chaudières.
• Sécurité Accrue : Vanne de vidange sécurisée pour éviter tout risque de fuite lors de l'entretien.
• Simplicité d'Entretien : Nettoyage rapide et sans tracas grâce à un système de démontage sans outils.

Caractéristiques techniques

• Température maximale : 100°C
• Pression maximale : 3 bar
• Débit maximal : 50 litres/min
• Raccords : 28mm, 1" et 1 1/4"
• Poids : 1,6 kg (28mm), 1,5 kg (1"), 1,72 kg (1 1/4”)
• Dimensions : Distance d'entrée/sortie : 228 mm ; Hauteur : 283 mm
• Matériaux : Plastique fibreux renforcé, aimants en néodyme
• Pression de service : max. 3 Bar

Les bouteilles de mélange Thermador 100LJaquette Sky sont conçues pour optimiser les systèmes de chauffage et de rafraîchissement. Elles sont particulièrement efficaces lorsqu'elles sont connectées à un circuit radiateur et à un plancher chauffant, prévenant ainsi la condensation dans le circuit radiateur. Cette bouteille de mélange Thermador 100L à poser au sol peut être utilisée comme ballon tampon pour pompe à chaleur.

Pour une installation optimale, il est impératif d’équiper le piquage supérieur d’un purgeur d’air et d’installer une vanne de vidange sur le piquage. Pour en savoir plus, vous pouvez consulter le schéma raccordement bouteille de mélange thermador 100L.

Réduction laiton MF + purgeur PR2 avec clapet

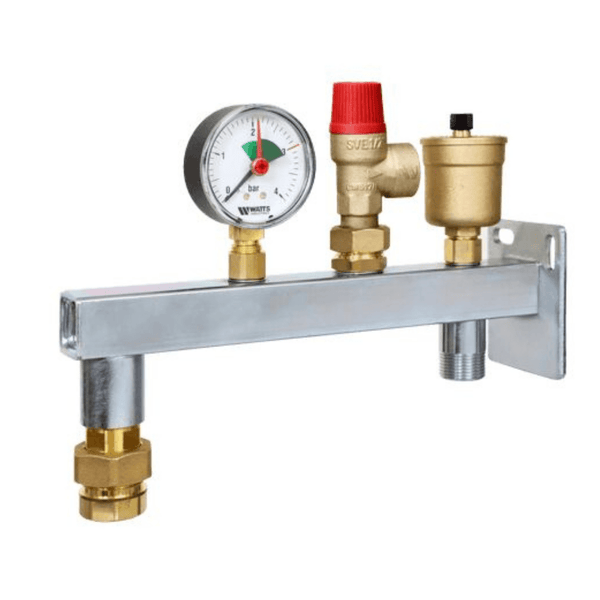

La console support complète GAG MR 20/3 est conçue pour raccorder et sécuriser les vases d’expansion de 5 à 24 litres sur les circuits de chauffage fermés. Livrée équipée et prête à raccorder, elle rassemble les principaux organes de contrôle et de sécurité nécessaires autour du vase d’expansion, offrant ainsi une solution compacte et fonctionnelle pour l’équipement du circuit de chauffage.

Elle intègre notamment un purgeur automatique, une soupape de sûreté tarée à 3 bar, un manomètre et un raccord rapide SK20. Ce dernier permet de démonter le vase d’expansion sans avoir à vidanger l’ensemble du circuit, ce qui simplifie considérablement les opérations de contrôle et de maintenance.

Le vase d’expansion 22VR18 est conçu pour réguler les variations de pression dans les installations de chauffage en circuit fermé de moyenne capacité. Grâce à sa vessie interne en EPDM, il absorbe les dilatations de l’eau liées aux hausses de température, assurant ainsi la sécurité et la longévité des composants du système. Ce modèle de 18 litres allie compacité, robustesse et efficacité, tout en répondant aux exigences de la directive européenne sur les équipements sous pression (97/23/CE).

• Corps laiton
• Tamis inox démontable
• Température maxi 120°C
• Pression maxi : 16 bar

• Modèle femelle / femelle
• Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche )
• Filtration 8.5/10° mm ( soit 850 µ )

Optimisez le fonctionnement de vos installations de chauffage, climatisation, et distribution d'eau chaude sanitaire avec la vanne d'équilibrage manuel 1''1/4 FF à lecture directe. Cette vanne innovante assure un réglage précis et fiable du débit de fluide dans vos circuits, garantissant une performance optimale et une consommation d'énergie maîtrisée.

Caractéristiques techniques

• Type d'équilibrage : Manuel à lecture directe
• Diamètre de filetage : 1''1/4 FF
• Plage de débit : 20 à 70 l/min
• kVs : 13,1 m³/h
• Plage de température : -10°C à +110°C
• Pression maximale : 10 bar
• Glycol maximal : 50 %
• Matériaux : Corps et sphère en laiton, joints PTFE/EPDM
• Isolation : Vanne livrée avec isolation intégrée
• Attestation de conformité sanitaire (ACS) : Oui
• Installation : Horizontale, verticale, ou oblique
• Débit maximal autorisé : Jusqu'à 200 litres par minute

Avantages

1. Lecture instantanée du débit : Grâce à son débitmètre intégré et son système de lecture by-pass avec bille magnétique, visualisez le débit en temps réel sur le cylindre gradué.
2. Polyvalence d'installation : Installez la vanne d'équilibrage selon vos besoins, en position horizontale, verticale, ou oblique.
3. Matériaux robustes et durables : Conçue avec un corps en laiton et des joints PTFE/EPDM, cette vanne garantit une longue durée de vie et une résistance accrue à la corrosion.
4. Efficacité énergétique : Ajustez précisément le débit pour optimiser les performances de votre installation et réduire les coûts énergétiques.
5. Conforme aux normes sanitaires : Attestation de conformité sanitaire (ACS) pour une utilisation sécurisée dans les systèmes de distribution d'eau potable.

Utilisation

La vanne d'équilibrage manuel 1''1/4 FF est idéale pour les professionnels du secteur de l'énergie thermique, les installateurs de systèmes de chauffage et de climatisation, ainsi que pour les gestionnaires de réseaux de distribution d'eau chaude sanitaire. Sa conception innovante permet un contrôle précis et facile du débit, réduisant ainsi les déséquilibres hydrauliques et améliorant le confort thermique des installations.

OBLIGATOIRE pour installation de pompe à chaleur, permet de ne pas contaminer l'arrivée d'eau froide

Le disconnecteur CA est divisé en 3 zones – amont-, centrale- et la zone avale.

Quand la pression différentielle entre la zone amont et centrale descend en-dessous de 10 % de la pression amont, le disconnecteur ouvre la vanne de décharge à l’atmosphère. Il n’y a pas de possibilité de contrôler l’état du disconnecteur par mesure.

.

Les avantages :

• Filtre intégré
• Construction compacte
• Facilité d’accès à tous les composants internes
• Faible perte de charge, débit important
• Triple sécurité – deux clapets anti-retour et une vanne de décharge partagent le disconnecteur en trois zones de pression distinctes
• Répond aux exigences KTW pour eau potable

.

Le disconnecteur comprend:

• Corps
• Filtre intégré
• Cartouche (clapet anti-retour amont et vanne de décharge)
• Clapet anti-retour aval
• Raccords unions
• Connexion de décharge

.

Matériaux :

• Corps résistant en laiton
• Cartouche en matériau synthétique de haute qualité
• Clapets anti-retour en matériau synthétique de haute qualité
• Joints en NBR et EPDM
• Connexion de décharge en matériau synthétique de haute qualité

• Plage d'exploitation : de 0,4 à 4,2 m3/h avec hauteur manométrique pouvant atteindre 8 m.c.e.
• Plage de température du liquide : de -10°C à + 110°C
• Pression de service maximal: 10 bar
• Classe de protection IP X5.
• Classe d'isolation : F
• Installation : avec arbre moteur horizontal
• Alimentation standard : monophasé 1 x 230V / 50 / 60 Hz.
• Exigence en matière de qualité du liquide : propre, sans silices ni huiles minérales, non visqueux, chimiquement neutre est proche des propriétés de l'eau (contenant maxi 30% de glycol

La vanne mélangeuse TERMOMIX en laiton 3 voies avec raccords femelles est spécialement conçue pour les installations de chauffage. Cette vanne de haute qualité est idéale pour le mixage de l'eau chaude provenant du générateur (chaudière, capteur solaire, pompe à chaleur, etc.) avec l'eau de retour refroidie, garantissant ainsi une température de confort optimale tout en réduisant la consommation d'énergie.

Recommandées pour les planchers chauffants et les installations utilisant des tubes en matériaux de synthèse, la vanne TERMOMIX assure une régulation efficace et une durabilité accrue grâce à leur construction en laiton résistant.

Fonctionnalités clés :

• Mélange et régulation de température : Permet de mélanger l'eau chaude et l'eau refroidie pour obtenir une température stable et confortable.
• Large plage de température : Fonctionne efficacement entre 0°C et 120°C, idéale pour diverses applications de chauffage.
• Utilisation polyvalente : Peut-être utilisée en dérivation et dans différents types d'installations de chauffage.
• Contrôle manuel ou automatique : Les vannes peuvent être manœuvrées manuellement ou commandées par un moteur (moteur SME, régulation de chaudière, ou régulation AUTOMIX intégrée).

Les supports Rubber Eco sont équipés d’une barre d’aluminium moulée de 20 mm dans la base ainsi que de plusieurs niveaux à bulles.

ATTENTION : prendre 2 lots de 2 rubber si PAC à 3 pattes ou plus

Fabriqués à base de pneus recyclés, ces supports pompe a chaleur sont anti-vibratiles, sont anti-vibratiles, efficaces et plus économiques grâce à leur design. Livrés avec écrous et boulons. La tête du boulon se glisse directement dans le rail.

Support mural robuste pour PAC (en prendre 2 si PAC à 3 pattes ou plus)

Dimensions : 700 x 750 mm

Poids max : 300 kg

Longueur 10 m - Largeur 50 mm - Épaisseur 3 mm

Isole les sorties d'eau des PAC monobloc pour améliorer les performances

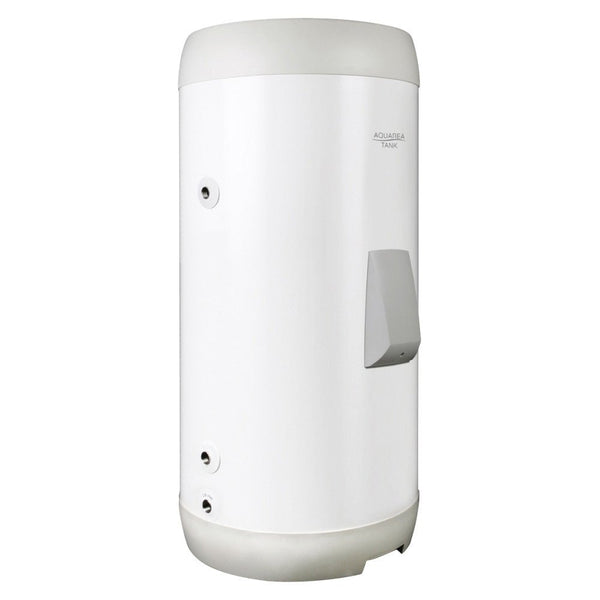

Ce ballon d'eau chaude sanitaire de 194 litres complète une pompe à chaleur Aquarea dépourvue de ballon intégré. Sa cuve est en acier inoxydable, un matériau qui supporte les cycles de montée en température répétés sans traitement de surface.

Il se raccorde à l'unité intérieure par une vanne 3 voies qui répartit l'eau entre le circuit de chauffage et le ballon. Le volume convient à un foyer de quatre à cinq personnes selon les habitudes de puisage.

Le PAW-TA20C1E5STD est un ballon d'eau chaude sanitaire de 200 litres en acier émaillé, conçu pour être raccordé à une pompe à chaleur Panasonic Aquarea en configuration bi-bloc, monobloc ou avec module de contrôle. Sa cuve émaillée est protégée par une anode, solution éprouvée et plus abordable que l'inox à volume égal.

Il se charge via l'échangeur alimenté par la pompe à chaleur, la bascule entre chauffage et eau chaude étant assurée par une vanne 3 voies. Le volume de 200 litres couvre les besoins d'un foyer de quatre à cinq personnes. Pour une famille plus nombreuse ou une maison à plusieurs salles d'eau, le 300 litres de la même famille prend le relais.

Ce ballon d'eau chaude sanitaire de 280 litres en acier inoxydable vise les foyers dont les besoins dépassent ceux d'un ballon standard. Son échangeur haute efficacité augmente la surface de transfert, ce qui raccourcit le temps de remontée en température.

Il se raccorde à une pompe à chaleur Aquarea par une vanne 3 voies qui répartit l'eau entre le chauffage et la production sanitaire. Le volume couvre les besoins d'un foyer de six personnes et plus.

Ce ballon d'eau chaude sanitaire de 300 litres à cuve en acier émaillé se raccorde à une pompe à chaleur Aquarea par une vanne 3 voies. L'émaillage protège la cuve du contact direct avec l'eau et s'accompagne d'une anode de protection.

Le volume couvre les besoins d'un foyer de six personnes et plus, ou d'un logement où les puisages sont groupés sur des plages courtes. Il constitue l'alternative économique aux modèles en acier inoxydable de même capacité.

Vanne d'inversion 3 voies conçue pour les configurations bi-bloc de la gamme Aquarea Série M au réfrigérant naturel R290. Elle bascule le circuit entre le chauffage et la production d'eau chaude sanitaire, et se monte à l'intérieur du module hydraulique plutôt qu'en applique sur la tuyauterie.

Elle est nécessaire dès qu'un ballon d'eau chaude séparé est raccordé à un bi-bloc ou à un module de contrôle Série M. Les configurations All in One n'en ont pas besoin, leur ballon étant déjà intégré avec son circuit de commutation. Attention à ne pas la confondre avec le CZ-NV2, réservé aux séries K et L.

La télécommande Panasonic CZ-RTW2 est conçue pour optimiser la gestion thermique des installations équipées d’une pompe à chaleur Aquarea Série M. Elle permet de contrôler une seconde zone de chauffage ou de rafraîchissement de manière indépendante, offrant ainsi une solution efficace pour les habitations à plusieurs niveaux ou à zones distinctes. Dotée d’un écran tactile intuitif, elle s’utilise en complément de la commande principale, assurant un confort thermique personnalisé dans chaque espace.

Cette carte électronique de Panasonic optimise les performances de votre pompe à chaleur Aquarea série M.

La sonde PAW-A2W-TSHC mesure la température de l'eau sur le circuit de chauffage d'une pompe à chaleur Aquarea. Elle renvoie l'information à la régulation, qui ajuste la consigne de départ en fonction de ce qui circule réellement dans les émetteurs.

Elle prend tout son sens sur les installations où un ballon tampon, un découplage hydraulique ou une vanne mélangeuse crée un écart entre la sortie de la pompe à chaleur et la température vue par les radiateurs ou le plancher chauffant. Le tarif Panasonic la référence pour les séries Aquarea, Génération L comprise.

Vous installez vous-même votre pompe à chaleur air/eau monobloc et vous confiez la mise en service à Savelys, notre partenaire. Un technicien se déplace chez vous, contrôle l'installation, règle la régulation et vérifie le bon fonctionnement en chaud comme en froid. Vous bénéficiez d'une garantie d'un an sur les pièces et la main d'œuvre, portée à deux ans pour les contrats de deux ans.

Une fois votre installation terminée, contactez-nous à contact@geoplanete.fr ou via le formulaire de contact. Savelys vous rappelle sous 48 heures pour fixer un rendez-vous dans les 10 jours. Si l'installation n'est pas en règle le jour de la visite et que le technicien ne peut pas intervenir, une « mise en service impossible » de 210 € TTC est facturée.
