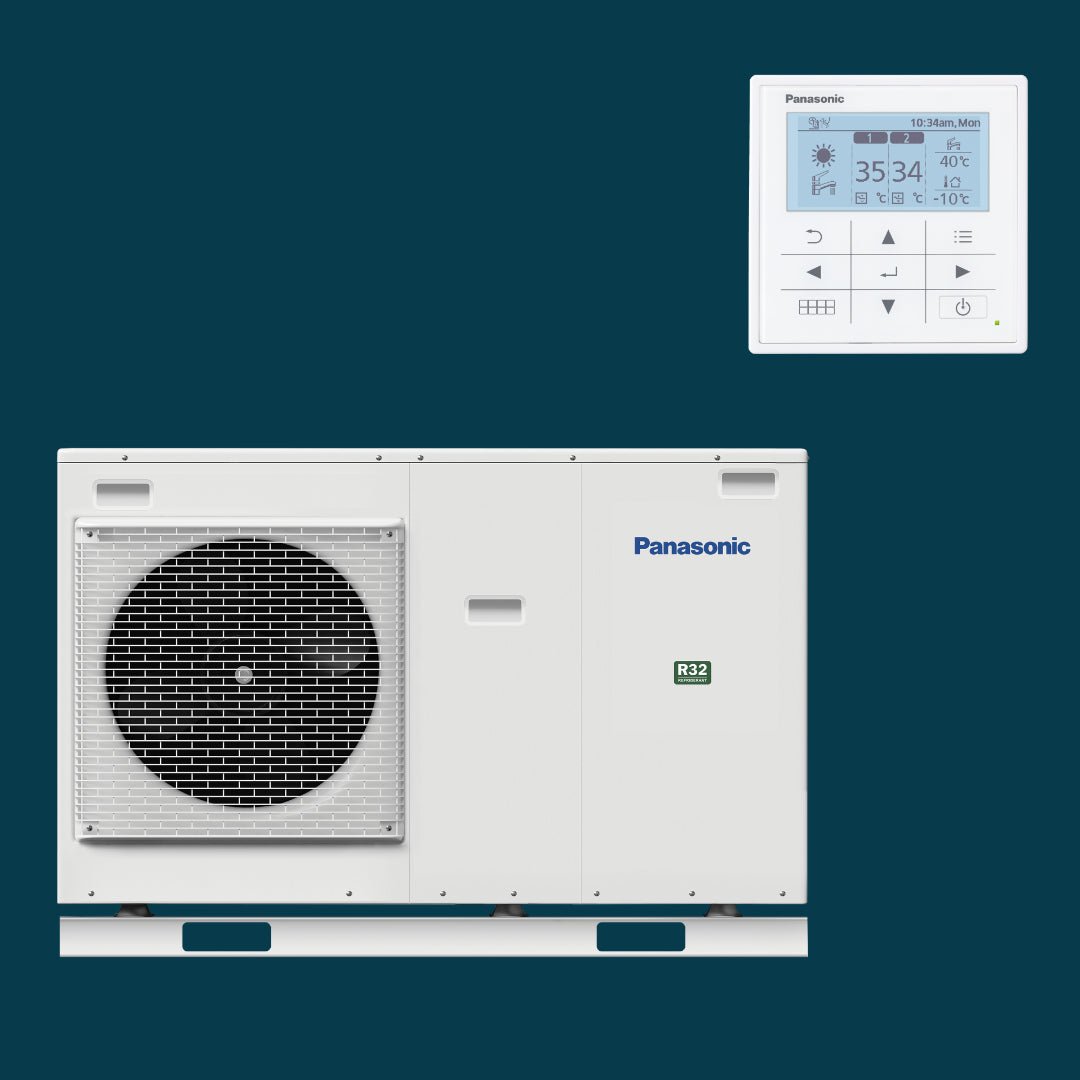

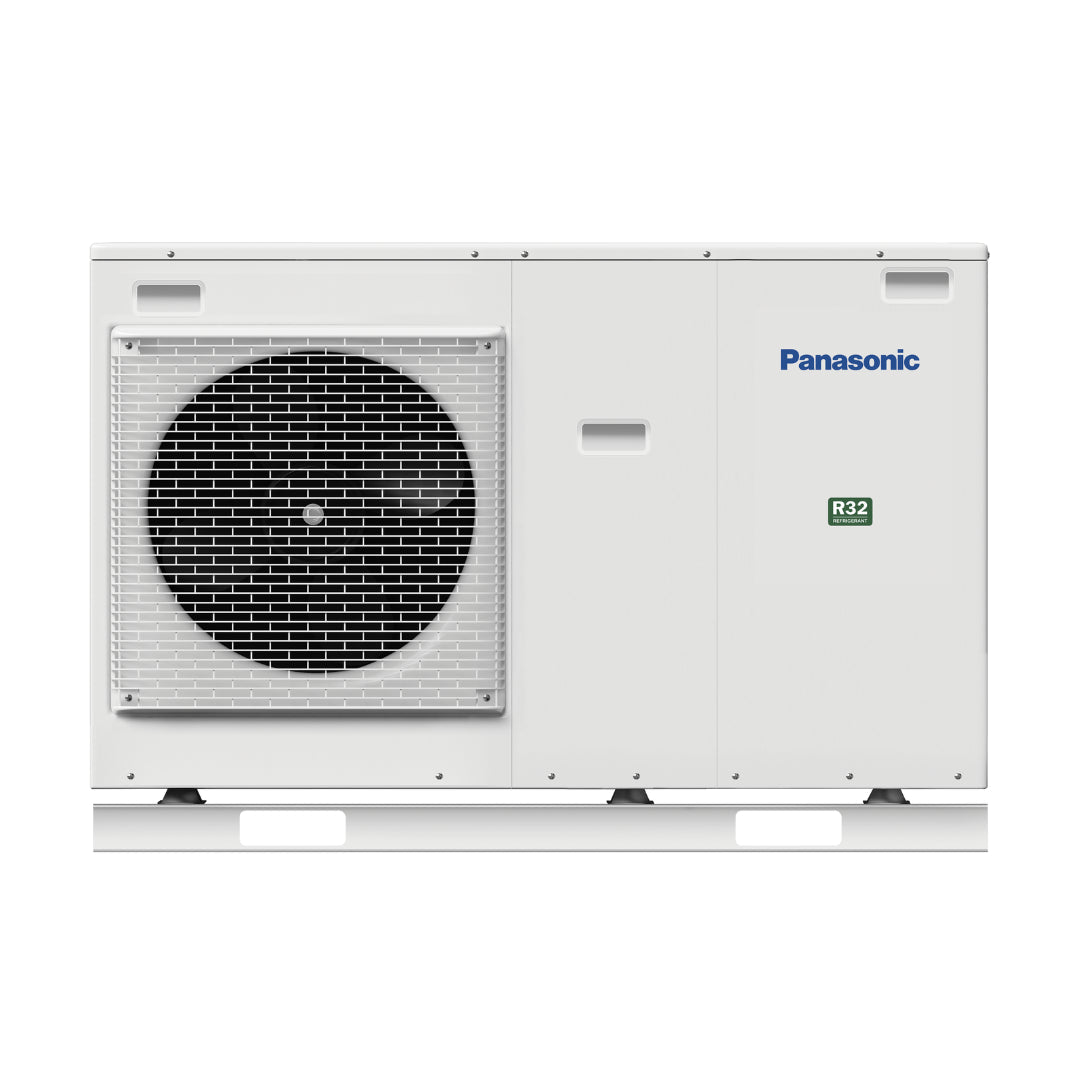

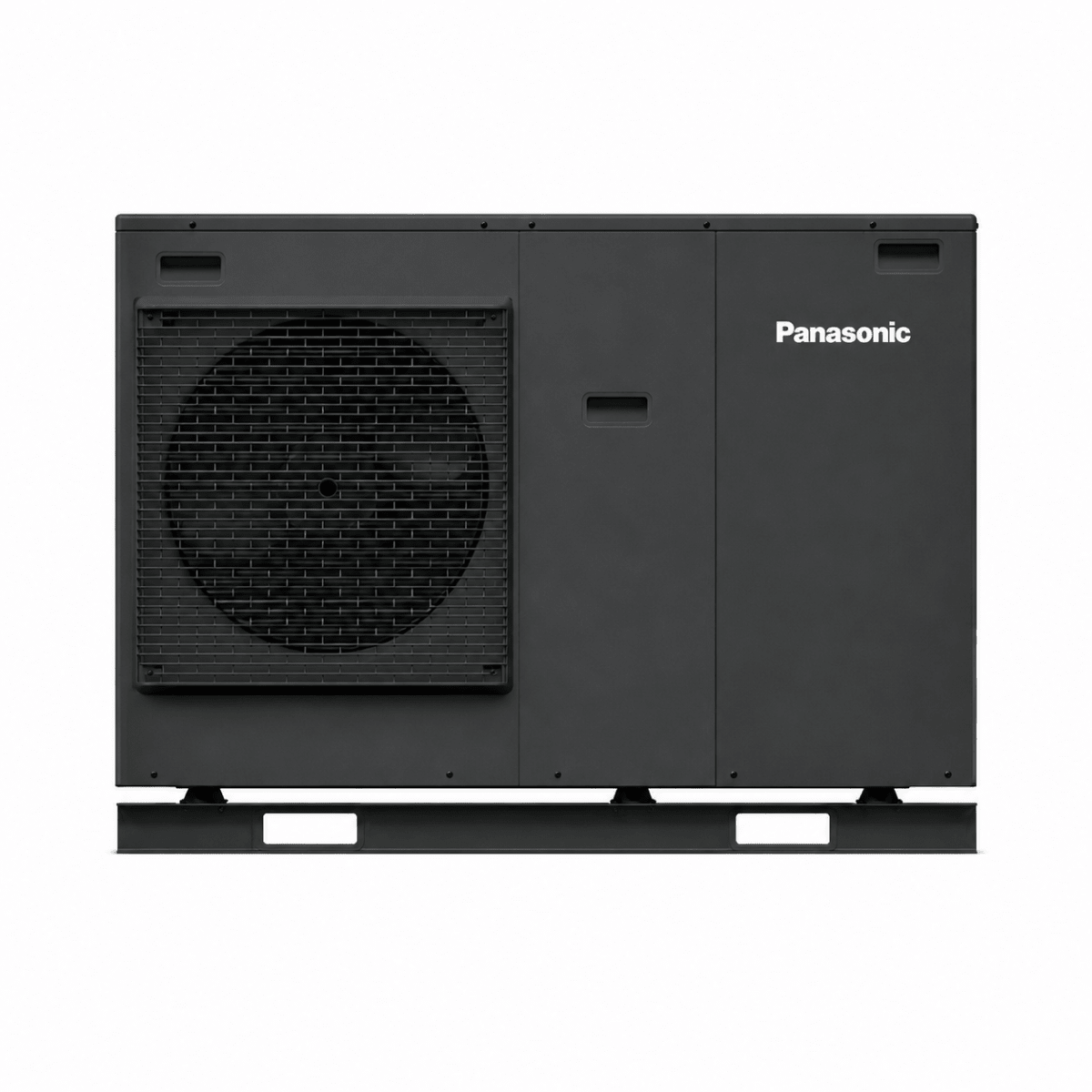

Pompe à chaleur air-eau Panasonic Aquarea Haute Performance 9 kW Gén. J Monophasé

Le dispositif de sécurité antigel, aussi appelé soupape anti gel, empêche la prise en gel du circuit d'eau d'une pompe à chaleur aérothermique, évitant ainsi des dommages à la machine et à la tuyauterie.

La purge totale du circuit d'eau à protéger doit être possible par ouverture du point bas de vidange. Lors de l'ouverture du dispositif, le clapet casse-vide permet l'entrée d'air, facilitant ainsi la vidange.

• Fluide admissible : eau
• Pression maxi d'exercice : 10 bar
• Plage de température d'exercice : 0 / 65°C
• Plage de température ambiante : -30 / 60°C
• Température d'ouverture : 3°C de température d'eau
• Température de fermeture : 4°C de température d'eau
• Précision : +-1°C

Caractéristiques principales

• Filtration Puissante : Aimants en néodyme 9000 Gauss avec technologie VortexCore pour une capture maximale des débris.
• Compatibilité Universelle : Convient aux chaudières et pompes à chaleur avec raccords de 1".
• Installation Rapide : Té orientable à 360° pour une installation facile sur tout type de tuyauterie.
• Nettoyage Simplifié : Vanne de vidange sécurisée et filtre amovible pour un entretien rapide sans outils spécifiques.
• Matériaux Durables : Construction en matériaux synthétiques renforcés pour une résistance accrue.
• Fiabilité : Garantie 10 ans, avec doubles joints testés sous pression pour une étanchéité parfaite.

Avantages

• Protection Optimale : Prolonge la durée de vie des installations en éliminant les débris circulants qui peuvent endommager les composants.
• Performance Élevée : Adapté à des débits allant jusqu’à 50 litres/min, assurant une efficacité constante dans toutes les installations.
• Adaptabilité : Design compact idéal pour les installations où l'espace est limité, notamment sous les chaudières.
• Sécurité Accrue : Vanne de vidange sécurisée pour éviter tout risque de fuite lors de l'entretien.
• Simplicité d'Entretien : Nettoyage rapide et sans tracas grâce à un système de démontage sans outils.

Caractéristiques techniques

• Température maximale : 100°C
• Pression maximale : 3 bar
• Débit maximal : 50 litres/min
• Raccords : 28mm, 1" et 1 1/4"
• Poids : 1,6 kg (28mm), 1,5 kg (1"), 1,72 kg (1 1/4”)
• Dimensions : Distance d'entrée/sortie : 228 mm ; Hauteur : 283 mm
• Matériaux : Plastique fibreux renforcé, aimants en néodyme
• Pression de service : max. 3 Bar

Les bouteilles de mélange Thermador 100LJaquette Sky sont conçues pour optimiser les systèmes de chauffage et de rafraîchissement. Elles sont particulièrement efficaces lorsqu'elles sont connectées à un circuit radiateur et à un plancher chauffant, prévenant ainsi la condensation dans le circuit radiateur. Cette bouteille de mélange Thermador 100L à poser au sol peut être utilisée comme ballon tampon pour pompe à chaleur.

Pour une installation optimale, il est impératif d’équiper le piquage supérieur d’un purgeur d’air et d’installer une vanne de vidange sur le piquage. Pour en savoir plus, vous pouvez consulter le schéma raccordement bouteille de mélange thermador 100L.

Réduction laiton MF + purgeur PR2 avec clapet

La console support complète GAG MR 20/3 est conçue pour raccorder et sécuriser les vases d’expansion de 5 à 24 litres sur les circuits de chauffage fermés. Livrée équipée et prête à raccorder, elle rassemble les principaux organes de contrôle et de sécurité nécessaires autour du vase d’expansion, offrant ainsi une solution compacte et fonctionnelle pour l’équipement du circuit de chauffage.

Elle intègre notamment un purgeur automatique, une soupape de sûreté tarée à 3 bar, un manomètre et un raccord rapide SK20. Ce dernier permet de démonter le vase d’expansion sans avoir à vidanger l’ensemble du circuit, ce qui simplifie considérablement les opérations de contrôle et de maintenance.

Le vase d’expansion 22VR18 est conçu pour réguler les variations de pression dans les installations de chauffage en circuit fermé de moyenne capacité. Grâce à sa vessie interne en EPDM, il absorbe les dilatations de l’eau liées aux hausses de température, assurant ainsi la sécurité et la longévité des composants du système. Ce modèle de 18 litres allie compacité, robustesse et efficacité, tout en répondant aux exigences de la directive européenne sur les équipements sous pression (97/23/CE).

• Corps laiton
• Tamis inox démontable
• Température maxi 120°C
• Pression maxi : 16 bar

• Modèle femelle / femelle
• Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche )
• Filtration 8.5/10° mm ( soit 850 µ )

Optimisez le fonctionnement de vos installations de chauffage, climatisation, et distribution d'eau chaude sanitaire avec la vanne d'équilibrage manuel 1''1/4 FF à lecture directe. Cette vanne innovante assure un réglage précis et fiable du débit de fluide dans vos circuits, garantissant une performance optimale et une consommation d'énergie maîtrisée.

Caractéristiques techniques

• Type d'équilibrage : Manuel à lecture directe
• Diamètre de filetage : 1''1/4 FF
• Plage de débit : 20 à 70 l/min
• kVs : 13,1 m³/h
• Plage de température : -10°C à +110°C
• Pression maximale : 10 bar
• Glycol maximal : 50 %
• Matériaux : Corps et sphère en laiton, joints PTFE/EPDM
• Isolation : Vanne livrée avec isolation intégrée
• Attestation de conformité sanitaire (ACS) : Oui
• Installation : Horizontale, verticale, ou oblique
• Débit maximal autorisé : Jusqu'à 200 litres par minute

Avantages

1. Lecture instantanée du débit : Grâce à son débitmètre intégré et son système de lecture by-pass avec bille magnétique, visualisez le débit en temps réel sur le cylindre gradué.
2. Polyvalence d'installation : Installez la vanne d'équilibrage selon vos besoins, en position horizontale, verticale, ou oblique.
3. Matériaux robustes et durables : Conçue avec un corps en laiton et des joints PTFE/EPDM, cette vanne garantit une longue durée de vie et une résistance accrue à la corrosion.
4. Efficacité énergétique : Ajustez précisément le débit pour optimiser les performances de votre installation et réduire les coûts énergétiques.
5. Conforme aux normes sanitaires : Attestation de conformité sanitaire (ACS) pour une utilisation sécurisée dans les systèmes de distribution d'eau potable.

Utilisation

La vanne d'équilibrage manuel 1''1/4 FF est idéale pour les professionnels du secteur de l'énergie thermique, les installateurs de systèmes de chauffage et de climatisation, ainsi que pour les gestionnaires de réseaux de distribution d'eau chaude sanitaire. Sa conception innovante permet un contrôle précis et facile du débit, réduisant ainsi les déséquilibres hydrauliques et améliorant le confort thermique des installations.

OBLIGATOIRE pour installation de pompe à chaleur, permet de ne pas contaminer l'arrivée d'eau froide

Le disconnecteur CA est divisé en 3 zones – amont-, centrale- et la zone avale.

Quand la pression différentielle entre la zone amont et centrale descend en-dessous de 10 % de la pression amont, le disconnecteur ouvre la vanne de décharge à l’atmosphère. Il n’y a pas de possibilité de contrôler l’état du disconnecteur par mesure.

.

Les avantages :

• Filtre intégré
• Construction compacte
• Facilité d’accès à tous les composants internes
• Faible perte de charge, débit important
• Triple sécurité – deux clapets anti-retour et une vanne de décharge partagent le disconnecteur en trois zones de pression distinctes
• Répond aux exigences KTW pour eau potable

.

Le disconnecteur comprend:

• Corps
• Filtre intégré
• Cartouche (clapet anti-retour amont et vanne de décharge)
• Clapet anti-retour aval
• Raccords unions
• Connexion de décharge

.

Matériaux :

• Corps résistant en laiton
• Cartouche en matériau synthétique de haute qualité
• Clapets anti-retour en matériau synthétique de haute qualité
• Joints en NBR et EPDM
• Connexion de décharge en matériau synthétique de haute qualité

• Plage d'exploitation : de 0,4 à 4,2 m3/h avec hauteur manométrique pouvant atteindre 8 m.c.e.
• Plage de température du liquide : de -10°C à + 110°C
• Pression de service maximal: 10 bar
• Classe de protection IP X5.
• Classe d'isolation : F
• Installation : avec arbre moteur horizontal
• Alimentation standard : monophasé 1 x 230V / 50 / 60 Hz.
• Exigence en matière de qualité du liquide : propre, sans silices ni huiles minérales, non visqueux, chimiquement neutre est proche des propriétés de l'eau (contenant maxi 30% de glycol

La vanne mélangeuse TERMOMIX en laiton 3 voies avec raccords femelles est spécialement conçue pour les installations de chauffage. Cette vanne de haute qualité est idéale pour le mixage de l'eau chaude provenant du générateur (chaudière, capteur solaire, pompe à chaleur, etc.) avec l'eau de retour refroidie, garantissant ainsi une température de confort optimale tout en réduisant la consommation d'énergie.

Recommandées pour les planchers chauffants et les installations utilisant des tubes en matériaux de synthèse, la vanne TERMOMIX assure une régulation efficace et une durabilité accrue grâce à leur construction en laiton résistant.

Fonctionnalités clés :

• Mélange et régulation de température : Permet de mélanger l'eau chaude et l'eau refroidie pour obtenir une température stable et confortable.
• Large plage de température : Fonctionne efficacement entre 0°C et 120°C, idéale pour diverses applications de chauffage.
• Utilisation polyvalente : Peut-être utilisée en dérivation et dans différents types d'installations de chauffage.
• Contrôle manuel ou automatique : Les vannes peuvent être manœuvrées manuellement ou commandées par un moteur (moteur SME, régulation de chaudière, ou régulation AUTOMIX intégrée).

Les supports Rubber Eco sont équipés d’une barre d’aluminium moulée de 20 mm dans la base ainsi que de plusieurs niveaux à bulles.

ATTENTION : prendre 2 lots de 2 rubber si PAC à 3 pattes ou plus

Fabriqués à base de pneus recyclés, ces supports pompe a chaleur sont anti-vibratiles, sont anti-vibratiles, efficaces et plus économiques grâce à leur design. Livrés avec écrous et boulons. La tête du boulon se glisse directement dans le rail.

Support mural robuste pour PAC (en prendre 2 si PAC à 3 pattes ou plus)

Dimensions : 700 x 750 mm

Poids max : 300 kg

Longueur 10 m - Largeur 50 mm - Épaisseur 3 mm

Isole les sorties d'eau des PAC monobloc pour améliorer les performances

Le PAW-TA20C1E5STD est un ballon d'eau chaude sanitaire de 200 litres en acier émaillé, conçu pour être raccordé à une pompe à chaleur Panasonic Aquarea en configuration bi-bloc, monobloc ou avec module de contrôle. Sa cuve émaillée est protégée par une anode, solution éprouvée et plus abordable que l'inox à volume égal.

Il se charge via l'échangeur alimenté par la pompe à chaleur, la bascule entre chauffage et eau chaude étant assurée par une vanne 3 voies. Le volume de 200 litres couvre les besoins d'un foyer de quatre à cinq personnes. Pour une famille plus nombreuse ou une maison à plusieurs salles d'eau, le 300 litres de la même famille prend le relais.

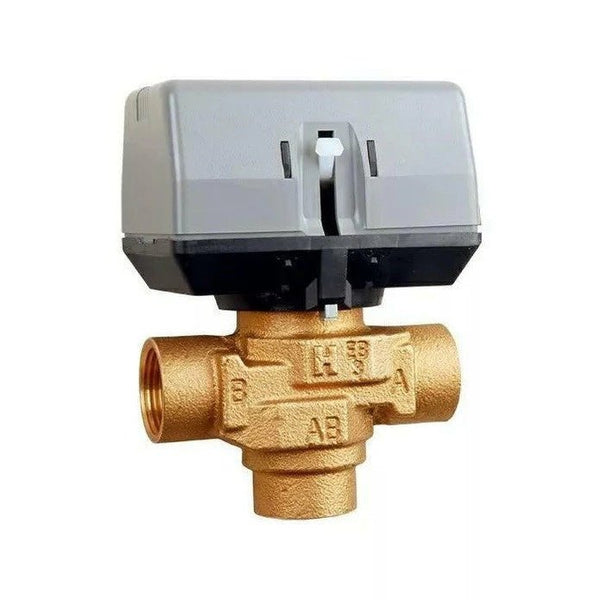

La PAW-3WYVLV-HW est une vanne 3 voies conçue spécifiquement pour les systèmes Panasonic Aquarea. Elle offre les fonctionnalités suivantes :

Caractéristiques principales

• Compatible avec les pompes à chaleur Aquarea, notamment la gamme T-CAP
• Permet de gérer la distribution d'eau entre le circuit de chauffage et le ballon d'eau chaude sanitaire
• Facilite la gestion simultanée du chauffage et de la production d'eau chaude

Avantages

• Optimise l'efficacité énergétique du système
• Améliore le confort en assurant une distribution intelligente de l'eau chaude
• Installation simple et intégration facile avec les systèmes Aquarea existants
• Spécifications techniques
• Motorisée pour un contrôle automatique
• Conçue pour résister aux températures élevées du circuit de chauffage

Cette vanne 3 voies est un composant essentiel pour maximiser les performances et la flexibilité de votre système de pompe à chaleur Panasonic Aquarea, en particulier si vous souhaitez gérer à la fois le chauffage et la production d'eau chaude sanitaire de manière efficace.

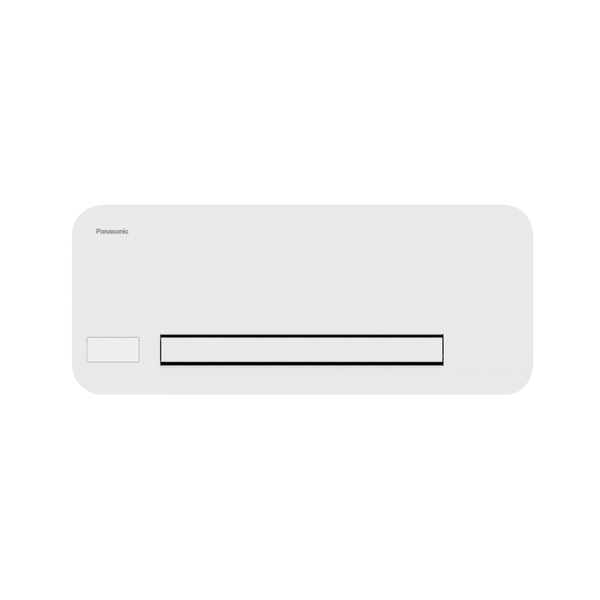

Ventilo-convecteur mural Smart Aquarea Air de 1,45 kW en chauffage et 1,24 kW en rafraîchissement, conçu pour être raccordé au circuit d'eau d'une pompe à chaleur air-eau. Il diffuse le chaud comme le froid dans une seule unité murale de 128 mm d'épaisseur.

Cette version intègre déjà tout ce qu'il faut : écran sur l'appareil, télécommande infrarouge fournie et vanne 3 voies motorisée montée en usine, avec la tuyauterie à droite. Le moteur DC à vitesse module le débit d'air en continu plutôt que par paliers, ce qui descend la pression acoustique à 25 dB(A) en vitesse minimale.

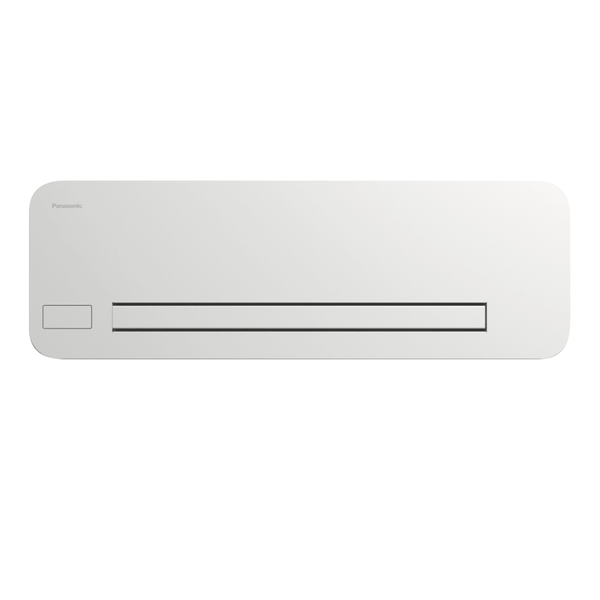

Ventilo-convecteur mural Smart Aquarea Air de 1,93 kW en chauffage et 1,61 kW en rafraîchissement, conçu pour être raccordé au circuit d'eau d'une pompe à chaleur air-eau. Il diffuse le chaud comme le froid dans une seule unité murale de 128 mm d'épaisseur.

Cette version intègre déjà tout ce qu'il faut : écran sur l'appareil, télécommande infrarouge fournie et vanne 3 voies motorisée montée en usine, avec la tuyauterie à droite. Le moteur DC à vitesse module le débit d'air en continu plutôt que par paliers, ce qui descend la pression acoustique à 25 dB(A) en vitesse minimale.

Ventilo-convecteur mural Smart Aquarea Air de 2,28 kW en chauffage et 1,94 kW en rafraîchissement, conçu pour être raccordé au circuit d'eau d'une pompe à chaleur air-eau. Il diffuse le chaud comme le froid dans une seule unité murale de 128 mm d'épaisseur.

Cette version intègre déjà tout ce qu'il faut : écran sur l'appareil, télécommande infrarouge fournie et vanne 3 voies motorisée montée en usine, avec la tuyauterie à droite. Le moteur DC à vitesse module le débit d'air en continu plutôt que par paliers, ce qui descend la pression acoustique à 26 dB(A) en vitesse minimale.

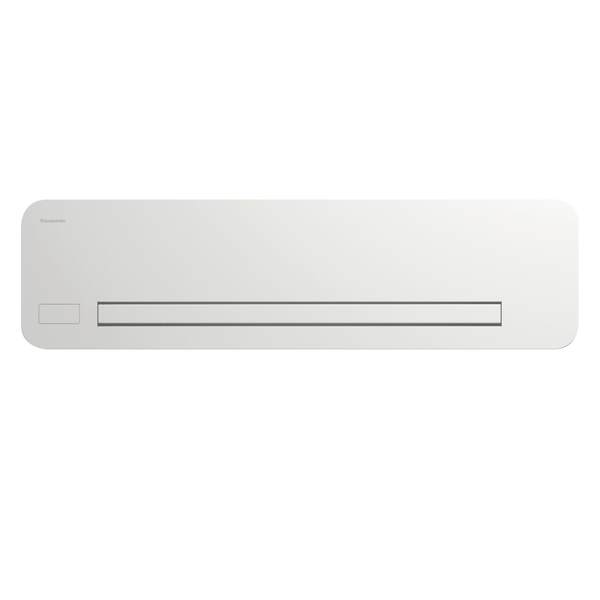

Ventilo-convecteur mural Smart Aquarea Air de 4,44 kW en chauffage et 3,94 kW en rafraîchissement, la plus grosse puissance de la gamme murale. Il se raccorde au circuit d'eau d'une pompe à chaleur air-eau et diffuse le chaud comme le froid.

Cette version intègre déjà tout ce qu'il faut : écran sur l'appareil, télécommande infrarouge fournie et vanne 3 voies motorisée montée en usine, avec la tuyauterie à droite. Plus épais que ses petits frères avec 215 mm, il délivre jusqu'à 788 m³/h de débit d'air, de quoi traiter une pièce de vie ou un plateau ouvert.

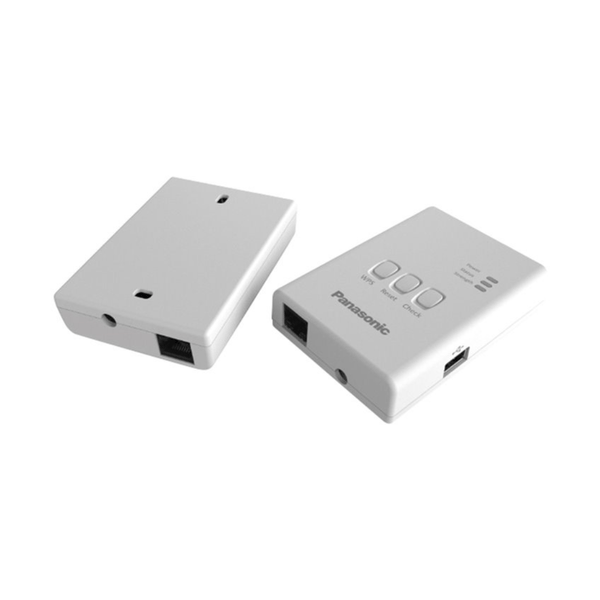

Aquarea Smart Cloud est bien plus qu’un simple thermostat permettant d’allumer ou d’éteindre un appareil de chauffage. Il s’agit d’un service à la fois puissant et intuitif, qui permet de commander à distance l’intégralité des fonctions de chauffage et d’eau chaude, tout en contrôlant la consommation d’énergie.

Plus de possibilités avec la technologie IFTTT.

IF This Then That : la technologie IFTTT permet à l’utilisateur de contrôler automatiquement sa solution Aquarea à partir d’autres applications, services web et appareils.

Il est possible de connecter Aquarea à un assistant vocal, de recevoir un e-mail en cas d’erreur système ou d’activer le mode chaud quand la température extérieure descend en-dessous d’un certain niveau.

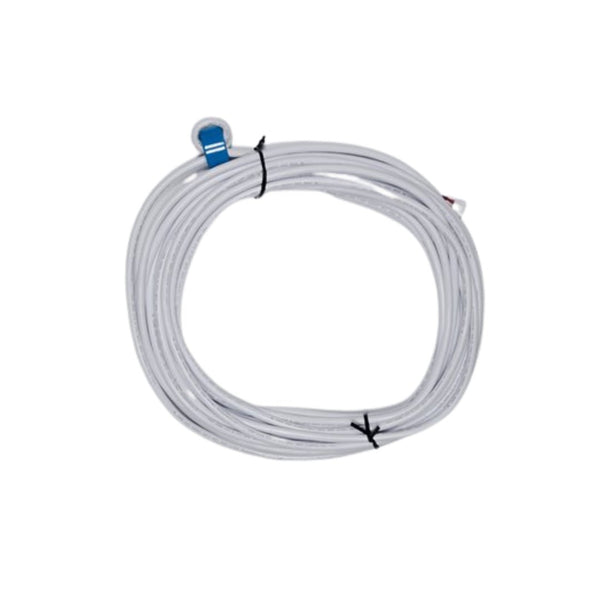

Câble de 10m pour connexion filaire du boitier Cloud Aquarea à la carte du module hydraulique génération H

Vous installez vous-même votre pompe à chaleur air/eau monobloc et vous confiez la mise en service à Savelys, notre partenaire. Un technicien se déplace chez vous, contrôle l'installation, règle la régulation et vérifie le bon fonctionnement en chaud comme en froid. Vous bénéficiez d'une garantie d'un an sur les pièces et la main d'œuvre, portée à deux ans pour les contrats de deux ans.

Cette mise en service est réservée aux clients qui ont acheté leur équipement chez Geoplanete. Elle ne peut pas être commandée pour un équipement acheté ailleurs. Elle ne comprend pas non plus l'installation : la pose de l'équipement doit être terminée avant le passage du technicien.

Une fois votre installation terminée, contactez-nous à contact@geoplanete.fr ou via le formulaire de contact. Savelys vous rappelle sous 48 heures pour fixer un rendez-vous dans les 10 jours. Si l'installation n'est pas en règle le jour de la visite et que le technicien ne peut pas intervenir, une « mise en service impossible » de 210 € TTC est facturée.
