Gaines isolées pour VMC et gainable, flexibles, semi-rigides et rigides
Les gaines isolées sont au cœur de toute installation de ventilation mécanique contrôlée ou de climatisation gainable réussie. Qu'il s'agisse d'une VMC double flux dans une maison individuelle, d'un système gainable en appartement ou d'une installation tertiaire, la qualité de la gaine isolée conditionne directement les performances thermiques, acoustiques et énergétiques de l'ensemble du réseau. Un réseau mal isolé, c'est des calories perdues en hiver, des frigories gaspillées en été, et une facture énergétique qui grimpe inutilement.
Chez Géoplanète, nous sélectionnons exclusivement des gaines isolées professionnelles, identiques à celles utilisées par les installateurs en génie climatique. Des produits conformes aux exigences réglementaires en vigueur, conçus pour durer et accessibles aux particuliers bricoleurs qui souhaitent réaliser ou rénover leur installation sans faire de compromis sur la qualité.
Gaine flexible isolée, semi-rigide ou rigide : laquelle choisir ?
Le choix du type de gaine isolée dépend de la configuration du chantier, des contraintes de pose et du débit d'air à véhiculer. Ces trois familles de produits sont complémentaires et coexistent souvent dans une même installation.

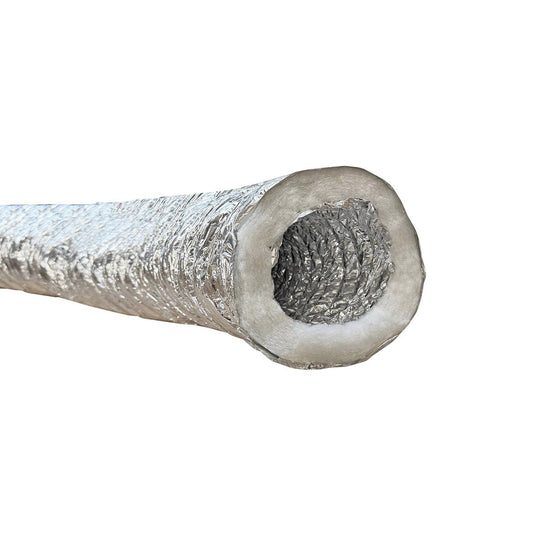

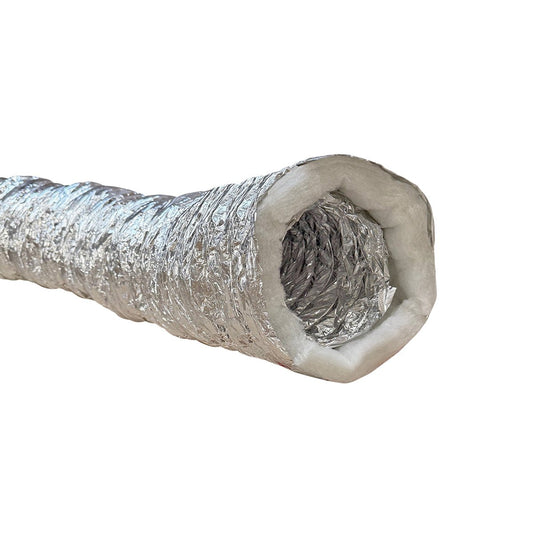

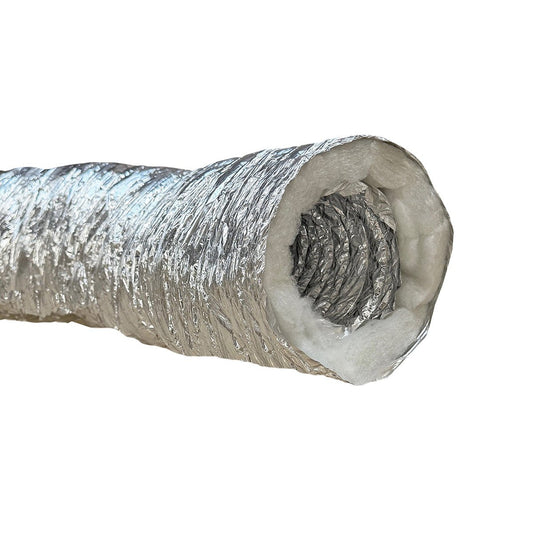

La gaine flexible isolée est la solution la plus répandue en installation résidentielle. Constituée d'une âme hélicoïdale en acier gainée d'une paroi intérieure lisse, enveloppée d'une couche de laine de verre ou de mousse polyuréthane puis protégée par un film aluminium extérieur, elle s'adapte à tous les tracés, même les plus tortueux. Sa souplesse permet de contourner les obstacles structurels, de passer dans les combles, entre les solives ou derrière les cloisons sans découpe ni raccord supplémentaire. Elle est disponible en diamètres allant généralement de 63 mm à 250 mm, pour couvrir aussi bien les petites antennes de bouches VMC que les tronçons principaux d'un réseau gainable.
La gaine semi-rigide isolée occupe une position intermédiaire entre la flexibilité et la rigidité. Son âme en aluminium multifeuilleté lui confère une résistance mécanique supérieure à la gaine flexible tout en conservant une certaine souplesse de mise en œuvre. Elle est particulièrement adaptée aux tronçons courts entre deux piquages, aux raccordements sur caisson ou sur unité intérieure gainable, et aux installations où la perte de charge doit être maîtrisée avec précision. Sa surface intérieure plus régulière génère moins de turbulences que la spirale d'acier de la gaine flexible, ce qui se traduit par un gain mesurable en efficacité aéraulique et en niveau sonore.
La gaine rigide isolée, enfin, s'impose dans les installations à fort débit ou sur les tronçons rectilignes de grande longueur. Fabriquée en acier galvanisé ou en polyéthylène rigide avec isolation périphérique, elle offre les meilleures performances aérauliques grâce à sa section parfaitement circulaire et à sa paroi intérieure lisse. Son installation est plus contraignante et nécessite un tracé précis en amont, mais elle est incontournable dans les installations tertiaires ou les réseaux gainables hautes performances.
L'isolation thermique et acoustique, le critère qui fait tout
Toutes les gaines de notre catalogue sont isolées, mais l'épaisseur et la nature de l'isolant varient selon les modèles. On distingue principalement deux niveaux de performance. L'isolation standard, avec une épaisseur de 25 mm de laine de verre ou équivalent, convient aux installations situées dans des espaces tempérés, comme les vides sanitaires chauffés ou les combles aménagés bien isolés. L'isolation renforcée, à 50 mm, est indispensable dès lors que la gaine traverse un espace non chauffé : combles perdus, garage, vide-vide ou extérieur. En dessous de ce seuil, les déperditions thermiques annulent une partie significative des économies d'énergie attendues de l'installation.
Sur le plan acoustique, l'isolant joue également un rôle d'amortisseur des bruits de propagation dans le réseau. Une gaine flexible isolée correctement dimensionnée et posée sans tension excessive atténue significativement les bruits de soufflage et les vibrations transmises par le groupe moto-ventilateur, contribuant au confort acoustique global de l'installation.
Une compatibilité totale avec les systèmes VMC et gainable du marché
Les gaines isolées que nous référençons sont compatibles avec l'ensemble des systèmes VMC simple flux, double flux et des unités intérieures gainables disponibles sur le marché : Atlantic, Aldes, Zehnder, Daikin, Mitsubishi Electric, LG, Hitachi et les autres grandes marques du génie climatique. Les diamètres standard et les accessoires de raccordement associés, colliers, manchons, piquages et coudes isolés, permettent de constituer un réseau complet en s'approvisionnant sur un seul et même point de vente.
FAQ
Quelle gaine flexible isolée choisir pour une VMC double flux ?
Pour une VMC double flux, il est impératif d'utiliser des gaines isolées sur l'ensemble du réseau, aussi bien sur les conduits de soufflage que sur les conduits d'extraction. On privilégie une gaine flexible isolée avec une épaisseur minimale de 25 mm pour les tronçons en espace chauffé, et 50 mm pour tout passage en espace non chauffé. Le diamètre dépend du débit affecté à chaque antenne : les tronçons secondaires alimentant une seule bouche seront en 63 ou 80 mm, tandis que le tronçon principal entre le caisson et le premier piquage sera souvent en 125 à 160 mm.
Peut-on utiliser une gaine flexible isolée pour un système gainable ?
Oui, la gaine flexible isolée est largement utilisée en installation gainable, notamment pour les antennes secondaires desservant chaque diffuseur ou grille de soufflage. Pour les tronçons principaux à fort débit, on lui préférera souvent une gaine semi-rigide ou rigide isolée afin de limiter les pertes de charge et le bruit de soufflage. Dans tous les cas, l'isolation est non négociable : l'air soufflé par une unité gainable est conditionné à une température précise, et toute déperdition thermique dans la gaine dégrade directement le confort et le rendement de l'installation.
Comment raccorder deux gaines flexibles isolées entre elles ?
Le raccordement s'effectue à l'aide d'un manchon de jonction en diamètre correspondant. On retire l'isolant sur quelques centimètres à chaque extrémité, on engage les âmes sur le manchon, on serre un collier métallique sur chaque côté, puis on referme l'isolant en le faisant se chevaucher légèrement avant de le fixer avec du ruban aluminium adhésif. Un raccord correctement réalisé est étanche à l'air et n'introduit pas de restriction de débit. Il est important de ne pas comprimer la gaine flexible sur sa longueur : une gaine tendue et bien arrondie offre une résistance aéraulique bien inférieure à une gaine froissée ou coudée à angle vif.
Quelle est la durée de vie d'une gaine isolée ?
Une gaine flexible isolée de qualité professionnelle, correctement posée et protégée des UV et des rongeurs, a une durée de vie estimée entre 20 et 30 ans en conditions normales d'utilisation. Les gaines semi-rigides et rigides isolées ont une longévité comparable, voire supérieure, grâce à leur structure mécaniquement plus robuste. C'est pourquoi il est essentiel de ne pas économiser sur la qualité de ce composant en apparence banal : une gaine qui se dégrade prématurément oblige à démonter une partie du faux-plafond ou de l'isolation pour intervenir, ce qui représente un coût bien supérieur à la différence de prix entre un produit entrée de gamme et un produit professionnel.
