Le coude chaudière gaz est bien plus qu’un simple accessoire de plomberie : il joue un rôle essentiel dans le bon fonctionnement, la sécurité et la durabilité de votre installation de chauffage. Que vous soyez propriétaire d’une maison individuelle ou gestionnaire d’un petit collectif, comprendre l’enjeu technique et opérationnel d’un coude bien choisi vous aidera à optimiser la performance de votre chaudière, à limiter les pertes d’énergie et à réduire les coûts de maintenance.
Qu’est-ce qu’un coude chaudière gaz et à quoi sert-il ?
Un coude chaudière gaz est un raccord coudé utilisé pour modifier l’orientation du circuit de gaz ou d’évacuation des condensats dans une installation de chauffage. Selon son emplacement, il peut :
- Rediriger la tuyauterie de gaz vers la vanne d’arrivée de la chaudière.
- Orienter les conduits d’évacuation des produits de combustion et des condensats.
- Permettre un passage sans contrainte dans des zones étroites ou encastrées.
Les fonctions principales du coude
-
Optimisation de l’espace
Dans un local réduit, un coude 90° ou 45° permet de gagner plusieurs centimètres, de faciliter le passage derrière un mur ou dans un coffrage, et d’éviter des configurations contraignantes.
-
Réduction des pertes de charge
Un coude mal choisi peut générer des turbulences et des pertes de pression. Des essais conduits montrent qu’un coude 90° génère en moyenne 1,5 fois plus de perte de pression qu’un segment droit équivalent, tandis qu’un coude 45° ne multiplie cette perte que par 0,6.
-
Assurer l’étanchéité
En gaz comme en condensats, chaque raccord est un point potentiel de fuite. Les coude à joint intégré, avec bague caoutchouc, sont souvent privilégiés pour garantir une étanchéité parfaite et durable.
-
Conformité réglementaire
Les installations gaz doivent respecter la norme NF EN 15001 ou NF D36-103 selon le type de conduite. Le choix d’un coude certifié CE et conforme à la législation garantit votre sérénité lors du contrôle périodique.
Exemple chiffré : impact sur la pression
Supposons une tuyauterie de gaz avec un débit de 5 m³/h et une pression initiale de 20 mbar :
-
Sans coude : perte de charge ≈ 0,5 mbar.
-
Avec coude 45° : perte de charge ≈ 0,8 mbar (+60 %).
-
Avec coude 90° : perte de charge ≈ 1,2 mbar (+140 %).
Ces différences, bien que paraissant faibles, peuvent conduire à un dysfonctionnement de la chaudière, notamment une extinction du brûleur en cas de pression trop basse.
Les différents types de coudes pour chaudière gaz
Sur le marché, vous trouverez plusieurs variantes de coudes, classées selon deux critères principaux : l’angle et le matériau.
Les angles les plus courants

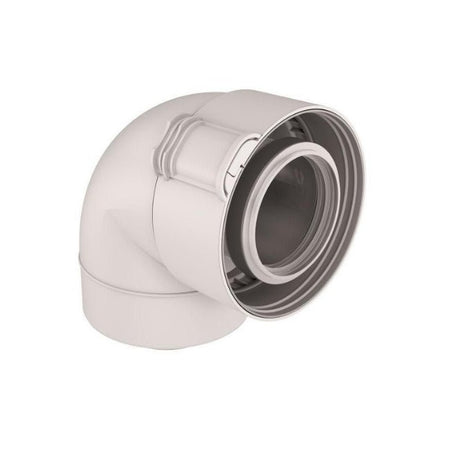

1. Coude 90°
- Usage : pour changements de direction prononcés.
- Avantage : compact.
- Inconvénient : plus de perte de charge.
2. Coude 45°
- Usage : virages plus doux, meilleure circulation des gaz.
- Avantage : perte de charge réduite de près de 50 %.
- Inconvénient : encombrement légèrement supérieur.
3. Coude 135° ou coude long rayon
- Usage : insertions dans des tranchées ou derrière des cloisons épaisses.
- Avantage : débit optimisé, très faible perte de charge.
- Inconvénient : nécessite plus d’espace.
Matériaux et compatibilité
-
PVC gaz spécial : léger, résistant à la corrosion, mais limité à des températures < 60 °C.
-
Acier galvanisé : robuste, adapté aux hautes températures, mais requiert mise à la terre.
-
Acier inoxydable : idéal pour évacuation condenseur, zéro corrosion, excellente durabilité.
-
Laiton ou bronze : surtout pour raccords modulaires, usage domestique, bonne résistance mécanique.
Chacun de ces matériaux présente un compromis entre coût, facilité de pose et durée de vie. Par exemple, un coude acier inox vaut en moyenne 25 € HT, contre 8 € HT pour un équivalent en PVC gaz. Sur un foyer de 10 ans, le surcoût inox est amorti par la réduction de 20 % des interventions de maintenance liées à la corrosion.
Critères de choix du coude chaudière gaz
Pour sélectionner le coude le plus adapté à votre installation de chaudière gaz, plusieurs paramètres doivent être pris en compte. Chacun influence directement la performance, la sécurité et la longévité de votre circuit.
Débit et pression nominale
Le premier critère est la compatibilité avec le débit de gaz et la pression nominale de l’installation. Les coudes sont généralement certifiés pour des débits allant de 1 à 10 m³/h et des pressions jusqu’à 100 mbar.
- Vérifiez toujours la plaque signalétique de votre chaudière ou la notice d’installation pour connaître le débit maximal.
- Choisissez un coude dont la perte de charge à ce débit reste inférieure à 1 mbar pour éviter toute extinction intempestive du brûleur.
- Les coude à grand rayon (long rayon) sont à privilégier si vous atteignez des débits supérieurs à 6 m³/h, car ils limitent la formation de turbulences.
- En cas de débit faible (< 3 m³/h), un coude 45 ° standard suffit et permet de gagner de la place.
- Assurez-vous que le fabricant mentionne une pression de service au moins égale à celle de votre réseau.
- Contrôlez aussi la classe de température : un coude en PVC gaz doit supporter au moins 60 °C, voire 80 °C pour la partie condensats.
- Ne négligez pas le conditionnement : certains coude vendus en lots promotionnels ne garantissent pas toujours un contrôle qualité strict.
- Le marquage CE et la référence de la norme (NF EN 15001 ou NF D36-103) sont indispensables.
- Enfin, pensez à la facilité de remplacement : préférez des coudes standards plutôt que des modèles sur-mesure, sauf configuration particulière.
Dimensions et compatibilité des raccords
Le deuxième critère concerne le diamètre et le type de raccord. Les coudes s’adaptent à des diamètres intérieurs courants (80, 100, 125, 150 mm pour conduits fumées, ou 12, 15, 18 mm pour gaz).
- Pour le gaz, les diamètres exprimés en millimètres intérieurs doivent correspondre exactement à ceux du tuyau existant.
- Pour l’évacuation des fumées, respectez le diamètre extérieur du conduit.
- Les raccords cannelés avec bague élastomère assurent une étanchéité sans colliers supplémentaires, très utile en espace restreint.
- Les raccords à emboîtement nécessitent un joint silicone haute température pour garantir l’étanchéité.
- Les diamètres trop réduits peuvent provoquer une surchauffe locale, tandis qu’un diamètre trop important augmente les condensats.
- Un coude non compatible risque de générer des reflux et de détériorer la chambre de combustion.
- Pensez à la tolérance dimensionnelle : un écart de 1 mm peut suffire à créer une fuite.
- Contrôlez aussi la longueur d’emboîtement : un minimum de 20 mm pour les raccords PVC et 30 mm pour l’inox.
- Enfin, assurez-vous que la pièce s’insère dans tout coffrage ou passage de cloison prévu.
FAQ
Qu'est-ce qu'un coude en plomberie ?
Un coude est un raccord coudé qui permet de changer l'orientation des tuyaux pour le transport de fluides (eau, gaz, condensats) dans une installation.
Peut-on mettre un coude sur un conduit de chaudière ?
Oui, à condition que le coude soit conforme aux normes de pression et de température de la chaudière, et installé selon les préconisations du fabricant.
Combien de coudes sont autorisés pour les conduits de fumées d'une chaudière à ventouse ?
La réglementation limite généralement à deux coudes de 45 ° ou un seul coude de 90 ° par circuit, afin de préserver le tirage et la sécurité.
Quel conduit pour chaudière ?
On choisit un conduit adapté à la technologie de la chaudière (ventouse, condensation), en PVC résistant aux condensats ou en acier inox pour hautes températures, toujours certifié et conforme aux normes actuelles.
