Comment choisir la capacité d’un ballon tampon ?

La capacité de votre ballon tampon influence directement les performances de votre installation et vos économies d'énergie. Notamment, un mauvais dimensionnement peut entraîner des dysfonctionnements coûteux et une efficacité réduite de votre système de chauffage. Il est donc important de comprendre pourquoi et comment choisir la bonne capacité pour votre ballon tampon.

Le ballon tampon constitue un élément essentiel dans les systèmes de chauffage modernes. En 2025, son rôle s'avère encore plus déterminant avec l'augmentation des installations utilisant des énergies renouvelables. Avant d'envisager le choix de sa capacité, il est impératif de comprendre son principe et les avancées technologiques qui ont transformé cet équipement ces dernières années.

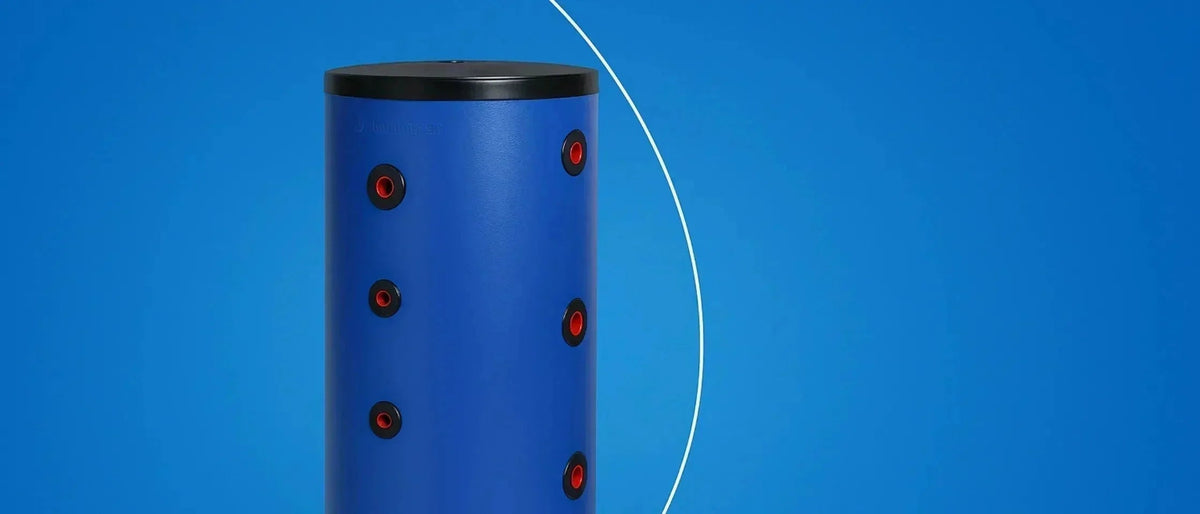

Un ballon tampon est un grand réservoir d'eau très bien isolé qui joue le rôle d'accumulateur thermique dans un système de chauffage. Sa fonction principale est double : stocker le surplus d'énergie produit par le générateur de chaleur pour le restituer ultérieurement, et permettre, si besoin, un fonctionnement avec plusieurs sources d'énergie, notamment lors du couplage avec des capteurs solaires thermiques.

Ce dispositif se compose d'une cuve cylindrique en acier, généralement recouverte d'une enveloppe isolante dont l'épaisseur peut atteindre jusqu'à 10 cm, limitant ainsi les déperditions thermiques]. Le ballon tampon est placé stratégiquement entre la source de chaleur (pompe à chaleur, chaudière) et les émetteurs du circuit de chauffage (radiateurs, plancher chauffant).

Son fonctionnement repose sur un principe physique simple : lorsque la chaudière ou la pompe à chaleur produit de l'énergie, l'eau chaude est stockée dans le ballon avant d'être distribuée dans le circuit de chauffage. Par ailleurs, la densité de l'eau variant selon la température, on observe naturellement une stratification thermique à l'intérieur du ballon - l'eau chaude se positionnant en haut et l'eau plus froide en bas.

Depuis 2020, les ballons tampons ont connu des améliorations significatives en termes d'isolation et d'efficacité. Les matériaux isolants se sont perfectionnés, passant de simples couches de polyuréthane à des isolations en fibre de polyester tissée qui réduisent considérablement les pertes de chaleur.

Les modèles récents intègrent également des systèmes de stratification plus performants, permettant une meilleure gestion des différentes couches de température à l'intérieur du ballon. Cette évolution technologique optimise le rendement global du système de chauffage en préservant la séparation entre eau chaude et eau froide.

En outre, on distingue aujourd'hui trois catégories principales de ballons tampons, chacune correspondant à des besoins spécifiques :

• Le ballon tampon simple, uniquement dédié au chauffage

• Le ballon tampon à production d'eau chaude sanitaire, combinant chauffage et ECS

• Le ballon tampon solaire, équipé d'un second serpentin jouant le rôle d'échangeur

Les nouveaux modèles proposent également des options de pilotage intelligent, facilitant l'intégration avec les systèmes domotiques et permettant une gestion plus fine de l'énergie stockée.

La capacité du ballon tampon représente indéniablement le facteur le plus important dans le dimensionnement de votre installation. Un ballon correctement dimensionné assure l'équilibre entre production et consommation d'énergie, tout en réduisant significativement le nombre de cycles marche/arrêt de votre générateur de chaleur.

Pour une pompe à chaleur, un ballon tampon adéquat permet de limiter les courts cycles qui provoquent une usure prématurée du compresseur, pièce maîtresse et coûteuse du système. Dans le cas d'une chaudière à bois, la norme NF EN 303-5 préconise environ 50 à 55 litres de capacité par kW de puissance installée.

Ainsi, le choix de la capacité doit prendre en compte plusieurs paramètres : la puissance de votre générateur de chaleur, la surface à chauffer (environ 10 litres par m² selon certains professionnels), la qualité de l'isolation du logement, et bien sûr, les besoins spécifiques des occupants.

Déterminer la capacité idéale d'un ballon tampon nécessite une analyse technique précise de plusieurs paramètres clés. Ce dimensionnement, loin d'être arbitraire, repose sur des calculs spécifiques qui garantissent l'efficacité optimale de votre installation de chauffage.

La puissance de votre générateur de chaleur constitue le paramètre primordial pour dimensionner correctement votre ballon tampon. Chaque type d'appareil présente des exigences spécifiques :

Pour une chaudière à bûches de bois, il est recommandé de prévoir environ 50 à 55 litres de capacité par kW de puissance installée. Ainsi, une chaudière de 20 kW nécessitera un ballon d'environ 1000 litres.

Dans le cas d'une chaudière à granulés ou à bois traditionnelle, le volume peut être réduit à 10-20 litres par kW. Par exemple, pour une installation de 15 kW, un ballon de 150 à 300 litres serait approprié.

Pour les pompes à chaleur, prévoyez approximativement 50 litres par kW de puissance. Cette capacité plus importante permet d'éviter l'usure prématurée du compresseur causée par des cycles courts de fonctionnement.

La superficie de votre logement influence directement le dimensionnement du ballon tampon. Une estimation courante suggère d'allouer environ 10 litres par mètre carré chauffé. Par conséquent, une maison de 150 m² nécessiterait un ballon d'au moins 300 litres.

Néanmoins, cette approche reste approximative et doit être ajustée selon d'autres facteurs comme la qualité d'isolation et le volume total à chauffer. Effectivement, plus l'espace à chauffer est grand, plus la capacité de stockage thermique devra être importante pour assurer une diffusion homogène sur toute la surface.

Le choix des émetteurs de chaleur modifie considérablement le dimensionnement du ballon tampon :

Un plancher chauffant, fonctionnant à basse température, requiert généralement un ballon tampon plus volumineux qu'un réseau de radiateurs haute température. Cette différence s'explique par la nécessité d'une diffusion lente et régulière de la chaleur dans le cas du plancher chauffant.

Par ailleurs, la contenance en eau des émetteurs influence également le calcul. Certains systèmes comme les planchers chauffants, les ventilo-convecteurs ou même certains radiateurs présentent parfois une contenance insuffisante en eau et une inertie thermique limitée, nécessitant ainsi un ballon tampon plus grand.

Pour un système avec plancher chauffant, le delta de température (différence entre départ et retour) étant généralement plus faible, le volume du ballon peut être réduit d'environ 30% comparativement à un système avec radiateurs.

En 2025, les méthodes de calcul se sont affinées pour déterminer avec précision le volume idéal du ballon tampon :

• La méthode simplifiée reste : Volume (litres) = 10 à 20 litres × Puissance de la chaudière (kW).

Toutefois, cette approche empirique manque de précision pour les installations complexes.

Pour un calcul plus rigoureux, notamment pour les pompes à chaleur, la formule suivante est recommandée :

• V = (1000 / n × Ro × Cp × ΔT) × (1 – Putil / Pmin) × Putil

Où :

• V représente le volume du ballon tampon

• n est le nombre de compresseurs

• Ro × Cp correspond à la capacité thermique spécifique de l'eau (environ 4,19)

• ΔT est le différentiel de température (généralement entre 2 et 5°C)

• Putil est la puissance utilisée

• Pmin est la puissance minimale de fonctionnement

Cette formule thermodynamique assure un dimensionnement optimal pour éviter les cycles courts du compresseur et maximiser la durée de vie de votre équipement.

Chaque source d'énergie de chauffage impose ses propres exigences quant au dimensionnement du ballon tampon. Optimiser cette capacité selon votre générateur de chaleur spécifique vous permettra d'atteindre les performances énergétiques maximales et d'augmenter la durée de vie de votre installation.

Les chaudières à bois bûches nécessitent obligatoirement l'installation d'un ballon tampon car elles ne peuvent pas moduler leur puissance de combustion. Ce dispositif absorbe l'intégralité de l'énergie produite pendant la combustion pour la restituer ultérieurement, même lorsque la charge de combustible est épuisée.

Pour dimensionner correctement ce type d'installation, prévoyez généralement entre 10 et 20 litres par kilowatt de puissance pour une chaudière à granulés. Par exemple, une chaudière de 20 kW nécessitera un ballon tampon de 200 à 400 litres.

En revanche, certaines chaudières à granulés modernes sont conçues pour moduler leur puissance de 30% à 100% et peuvent s'adapter aux besoins en chauffage sans ballon tampon, grâce à une inertie de combustion faible et une régulation performante.

Pour les pompes à chaleur, le dimensionnement correct du ballon tampon est crucial pour éviter les cycles courts qui provoquent une usure prématurée du compresseur. En règle générale, il faut prévoir 25 à 100 litres pour les PAC domestiques, avec une puissance nominale de 5 litres par kW.

Les modèles équipés de compresseurs modulants (technologie Inverter) nécessitent des volumes plus réduits, environ 14 litres par kW contre 50 litres pour les modèles standards. Cependant, même avec cette technologie, un volume d'eau minimal reste indispensable.

L'emplacement du ballon tampon dans le circuit a également son importance. Son installation sur l'aller de la pompe à chaleur est particulièrement recommandée, notamment avec l'utilisation d'une source d'énergie d'appoint. Dans les zones nécessitant des dégivrages réguliers, ce montage limite les effets de l'inversion de cycle.

Les systèmes hybrides combinant plusieurs sources d'énergie exigent une approche différente. Le ballon tampon devient alors l'élément central pour collecter toutes les énergies et permettre un fonctionnement optimal de tous les générateurs.

Pour les installations solaires, un ballon tampon correctement dimensionné permet de couvrir entre 40% et 60% des besoins en chauffage selon la zone géographique. En période estivale, ce taux peut atteindre 100% pour l'eau chaude sanitaire.

Les systèmes solaires combinés (SSC) produisent à la fois eau chaude sanitaire et chauffage, nécessitant souvent des ballons tampons plus volumineux avec stratification thermique.

Pour les installations multi-énergies (pompe à chaleur, panneaux solaires, chaudière), optez pour un ballon tampon à plusieurs piquages qui découple la production de la consommation. Ce montage garantit également la possibilité d'avoir plusieurs températures de départ pour différents types d'émetteurs.

Les pertes thermiques se quantifient par la constante de refroidissement (Cr), qui exprime la perte quotidienne par degré d'écart entre la température ambiante et celle du stockage. Concrètement, un ballon standard perd environ 20% de son énergie stockée en une journée, soit approximativement 7 à 8°C.

L'ajout d'isolant supplémentaire transforme radicalement ces performances :

• Avec 60 mm d'isolation additionnelle, la perte chute à moins de 5°C par jour

• Un ballon de 2000 litres non isolé perd annuellement environ 25 000 kWh

• Avec seulement 5 cm d'isolant, ces pertes se réduisent à 3100 kWh

• Avec 30 cm d'isolant, elles ne sont plus que de 580 kWh

L'épaisseur d'isolation optimale se situe entre 30 et 50 cm selon certains experts, bien que les fabricants proposent généralement des épaisseurs de 5, 8 ou 10 cm. Pour tout nouveau ballon, une isolation de 10 cm représente un investissement rentabilisé en seulement trois ans.

Un ballon tampon trop petit ne remplit pas correctement sa fonction d'équilibrage thermique. En effet, ce sous-dimensionnement provoque des cycles marche/arrêt beaucoup plus fréquents pour votre générateur de chaleur. Ces courts cycles entraînent une augmentation notable de la consommation électrique, particulièrement au démarrage de l'équipement.

Par ailleurs, un volume insuffisant ne permet pas de stocker assez de chaleur pour réguler efficacement la température de votre système. Cette instabilité thermique se manifeste par des fluctuations importantes au niveau des émetteurs, compromettant ainsi votre confort quotidien.

À l'inverse, un ballon tampon trop volumineux représente un investissement initial inutilement coûteux. De plus, un tel surdimensionnement génère des pertes thermiques supérieures, même avec une isolation de qualité.

Un ballon trop grand mettra davantage de temps à chauffer et pourrait ne jamais atteindre la température optimale pour redistribuer efficacement la chaleur. Cela réduit considérablement le rendement global du système et augmente les dépenses énergétiques.

En mi-saison notamment, la chaleur reste trop longtemps dans un ballon surdimensionné, créant des zones chaudes indésirables dans votre habitation, comme le soulignent plusieurs retours d'expérience.
