Soupape de sécurité de chaudière, comment fonctionne-t-il ?

La soupape de sécurité constitue un élément indispensable de votre installation de chauffage. Ce dispositif maintient la pression en dessous de 3 bars dans votre chaudière, assurant ainsi une protection permanente contre les risques de surpression. Bien qu'elle reste discrète, cette pièce représente votre première ligne de défense contre les accidents graves.

La soupape de sécurité de chaudière s'ouvre automatiquement lorsque la pression dépasse le seuil critique, généralement fixé à 3 bars pour les installations de chauffage et à 7 bars pour les circuits d'eau chaude sanitaire. Cette ouverture permet d'évacuer l'excès de pression et d'éviter l'explosion de votre chaudière, prévenant ainsi des dégâts matériels considérables et des blessures par projection.

La soupape de sécurité, parfois appelée soupape de sûreté, est un équipement mécanique étroitement lié au vase d'expansion. Son rôle essentiel consiste à réguler la pression à l'intérieur du système de chauffage central.

Elle contient un ressort qui maintient son clapet fermé, garantissant ainsi l'étanchéité du circuit lorsque la pression reste normale. Cette pièce intervient principalement en cas de pression trop élevée, notamment au niveau du ballon d'eau chaude de la chaudière. Elle s'ouvre automatiquement dès que la pression du système s'élève au-dessus de la valeur réglée, permettant d'évacuer le surplus d'eau vers l'extérieur.

Pour que votre installation fonctionne en toute sécurité, cette protection s'avère indispensable. Une surpression pourrait sérieusement endommager vos équipements. Généralement, le vase d'expansion suffit à résoudre les problèmes de variation de pression, mais si celui-ci présente un dysfonctionnement, c'est la soupape qui prend le relais. La soupape protège ainsi votre chaudière des risques de surchauffe accidentelle. Dans un circuit de chauffage fermé, l'élévation des températures engendre une augmentation de la pression qui doit être évacuée avant d'atteindre le seuil critique.

Ce dispositif n'est pas optionnel : il est obligatoire au sein de tout circuit de chauffage à eau chaude. Selon les normes en vigueur, les installations de chauffage à eau chaude basse température sans communication avec l'atmosphère doivent comporter une protection contre le manque d'eau, chaque générateur devant être équipé d'au moins une soupape de sécurité. Lors de l'installation, la soupape doit être mise en place de manière verticale, visible et accessible, la plus proche possible du générateur de chaleur.

Un ressort hélicoïdal, comprimé par une vis de réglage, constitue le cœur du dispositif. Ce ressort exerce une pression constante sur un clapet par l'intermédiaire d'une tige de transmission. Le clapet maintient l'étanchéité du système en restant fermement appuyé contre la buse d'entrée.

L'équilibre des forces détermine le fonctionnement : tant que la force du ressort reste supérieure à celle créée par la pression du fluide dans le circuit, le clapet demeure en position fermée.

Le tarage définit la pression exacte à laquelle votre soupape s'active. Les installations de chauffage standard utilisent un seuil fixé à 3 bars, tandis que les circuits d'eau chaude sanitaire nécessitent des soupapes tarées à 7 bars. La tension du ressort, ajustée lors de la fabrication, détermine ce seuil critique.

Dès que la pression atteint cette valeur, l'équilibre bascule : la pression du fluide dépasse la résistance du ressort, provoquant l'ouverture automatique du clapet.

L'évacuation de l'eau surpressurisée suit un circuit spécifique. La sortie de la soupape doit obligatoirement être reliée à un tuyau de vidange. Une règle importante à respecter : les diamètres des tuyaux d'arrivée et de vidange ne peuvent jamais être inférieurs à celui de la soupape elle-même.

Cette exigence technique permet à l'eau surpressurisée de s'écouler librement, sans créer de nouvelles zones de surpression dans le circuit d'évacuation.

La soupape ne reste pas indéfiniment ouverte après son déclenchement. L'évacuation progressive de l'eau fait diminuer la pression dans le système. Lorsque cette pression descend sous le seuil critique, l'équilibre des forces se rétablit automatiquement.

La force du ressort redevient alors supérieure à celle exercée par le fluide, ce qui referme automatiquement le clapet. Ce mécanisme de retour à l'état normal ne nécessite aucune intervention manuelle de votre part, rétablissant l'étanchéité du système et empêchant toute fuite supplémentaire.

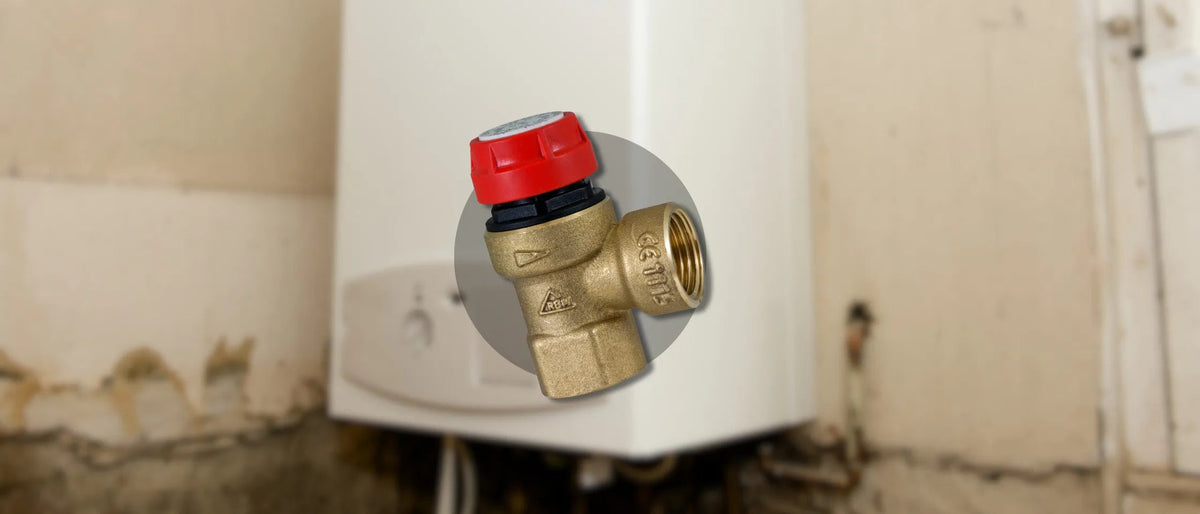

Le modèle le plus répandu pour les installations de chauffage reste la soupape à bouchon rouge. Ses caractéristiques techniques :

• Pression de tarage : 3 bars
• Installation : Partie supérieure du générateur
• Normes : EN 12266 et EN 1489

Cette soupape économique s'ouvre automatiquement dès que la pression atteint 3 bars dans le circuit. Elle s'installe directement sur la partie supérieure du générateur de chaleur.

Pour l'eau chaude sanitaire, la soupape à bouchon bleu présente des spécifications différentes :

• Pression de tarage : 7 bars (ou 10 bars selon les applications)
• Usage : Protection du ballon d'eau chaude sanitaire
• Installation : Directement sur le ballon

Cette soupape protège spécifiquement contre les surpressions liées à la montée en température. Elle limite efficacement la pression de sortie de l'eau aux robinets.

Cette variante combine deux fonctions essentielles : protection et surveillance. Le manomètre intégré indique en temps réel la pression dans les tuyaux, permettant d'anticiper les problèmes avant qu'ils ne surviennent. La Soupape de sécurité NF 3 bar-120kW+manomètre-Femelle 1/2" de Thermador illustre parfaitement ce modèle polyvalent.

Les chaudières à combustible solide (bois, granulés) nécessitent une protection spécifique. La soupape thermique réagit à la température plutôt qu'à la pression. Elle s'ouvre pour évacuer l'eau chaude et permettre un refroidissement rapide de l'installation.
