La décantation pour climatisation est un procédé essentiel pour garantir la performance, la durabilité et la fiabilité des installations de climatisation et de froid industriel. En éliminant efficacement les impuretés solides et liquides – particules, boues, huiles et micro-débris – elle prévient l’encrassement des échangeurs, optimise le transfert thermique et réduit les coûts de maintenance.
Contexte et enjeux de la décantation en climatisation
Importance de la décantation pour la fiabilité
La présence de boues et d’huiles décomposées dans le circuit frigorifique génère des dysfonctionnements variés : colmatage des thermostats, obturation des orifices de détente et usure prématurée des paliers du compresseur. En l’absence de dispositif de décantation, ces impuretés circulent librement, provoquant des arrêts intempestifs et une surconsommation énergétique. On estime qu’un encrassement de 2 % de la surface échangeante peut réduire la capacité frigorifique de près de 10 %, avec un coût énergétique supplémentaire de plusieurs centaines d’euros par an sur une installation domestique standard.
Enjeux énergétiques et économiques
Au-delà de la fiabilité, la décantation contribue directement aux économies d’énergie. Un fluide frigorigène pur et exempt de bulles d’huile assure un échange thermique plus homogène et une pression de condensation stable. Dans une maison de 120 m², une installation de pompe à chaleur air/eau peut voir son rendement (COP) chuter de 20 % si le circuit est encombré de dépôts. Sur dix ans, l’investissement dans un pot de décantation amortit ses coûts initiaux (entre 150 et 400 €) par la réduction des factures et des interventions de maintenance.
Fonctionnement des équipements de décantation
Pour garantir un arrêt optimal des impuretés, deux accessoires se distinguent : le pot de décantation et le dégazeur associé à un pot à boues.

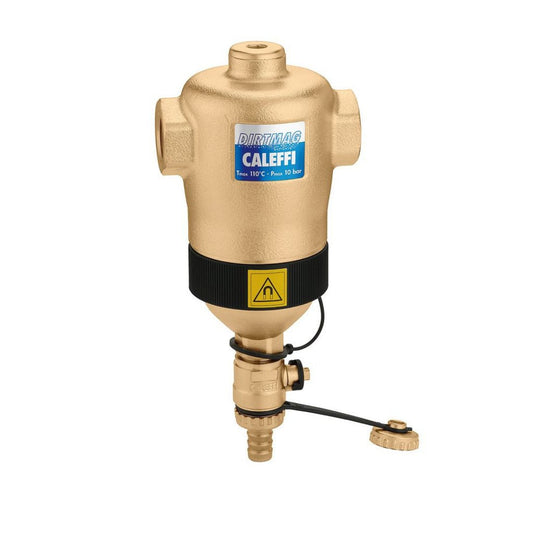

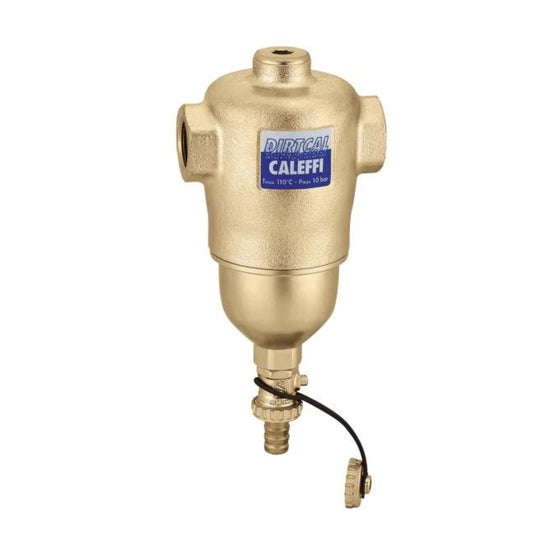

Pot de décantation
Principes techniques et design
Le pot de décantation est une cuve verticale placée sur la ligne liquide ou gaz du circuit frigorifique. Grâce à une large section de passage, le fluide ralentit, permettant aux particules et aux micro-gouttelettes d’huile de se déposer au fond. Les pots sont généralement fabriqués en acier inoxydable ou en cuivre traités anticorrosion, avec une capacité de rétention variant de 0,5 L à plus de 10 L selon le débit et la pression de service (jusqu’à 46 bar pour les fluides modernes comme le R410A).
Installation et maintenance
Le montage s’effectue en dérivation ou en ligne, de préférence à proximité du compresseur ou avant le détendeur thermostatique. La purge des sédiments se fait via une vanne de vidange, accessible sans vidanger tout le circuit. Un entretien semestriel suffit dans la plupart des installations résidentielles : la vidange prend environ 10 minutes et ne nécessite qu’un bac de récupération pour l’huile et les boues. L’opération est aisée et ne requiert pas d’outillage spécialisé, ce qui en fait un dispositif économique à l’usage.

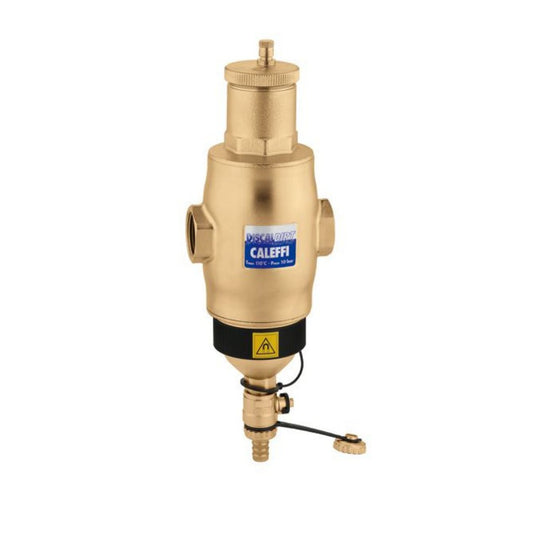

Dégazeur + pot à boues
Fonction complémentaire de dégazage
Le dégazeur intègre, en plus de la décantation, une section de séparation des gaz non condensables (azote, oxygène). Ces gaz, plus légers, se rassemblent en tête de cuve pour être évacués via un purgeur automatique ou manuel. Leur présence altère la pression de condensation, augmente la température de refoulement du compresseur et peut provoquer des sous-refroidissements localisés, endommageant les joints et les pistons.
Intégration et avantages
Le dispositif combiné se place généralement sur la ligne de retour vapeur, entre l’évaporateur et le compresseur. En assurant à la fois la décantation solide et le dégazage, il maintient la pression de service dans une plage optimale et réduit les arrêts pour purge manuelle, fréquents dans les installations sans dégazeur. Sur une installation de type split de 9 kW, un dégazeur automatique peut diminuer les opérations de purge de 50 %, tout en garantissant une production frigorifique continue et fiable.
Critères de choix d’un dispositif de décantation
Débit et pression de service
Le premier critère est le dimensionnement en débit (m³/h) et en pression maximale (bar). Un pot sous-dimensionné engendre une vitesse trop élevée, empêchant la décantation efficace des particules. À l’inverse, un surdimensionnement inutile alourdit l’installation sans valeur ajoutée technique. Les fabricants recommandent généralement de choisir un pot dont le débit nominal est 20 % supérieur à celui du compresseur ou de la pompe à chaleur.
Compatibilité avec le fluide frigorigène
Les caractéristiques chimiques du fluide (R32, R410A, R134a…) influencent le choix du matériau et du traitement interne. Certains fluides sont plus agressifs vis-à-vis des joints et des métaux, nécessitant des compatibilités spécifiques (FPM, HNBR). Vérifiez toujours la certification PED ou ASME, ainsi que la compatibilité fluides et huiles lubrifiantes.
Normes et certifications
Pour une installation conforme et sécurisée, il est impératif d’opter pour des équipements certifiés selon les normes européennes (PED 2014/68/EU) ou ASME pour les installations à haute pression. Les marquages CE garantissent un contrôle qualité et des essais en pression. L’absence de certification peut entraîner des refus de conformité et des risques légaux en cas d’accident.
