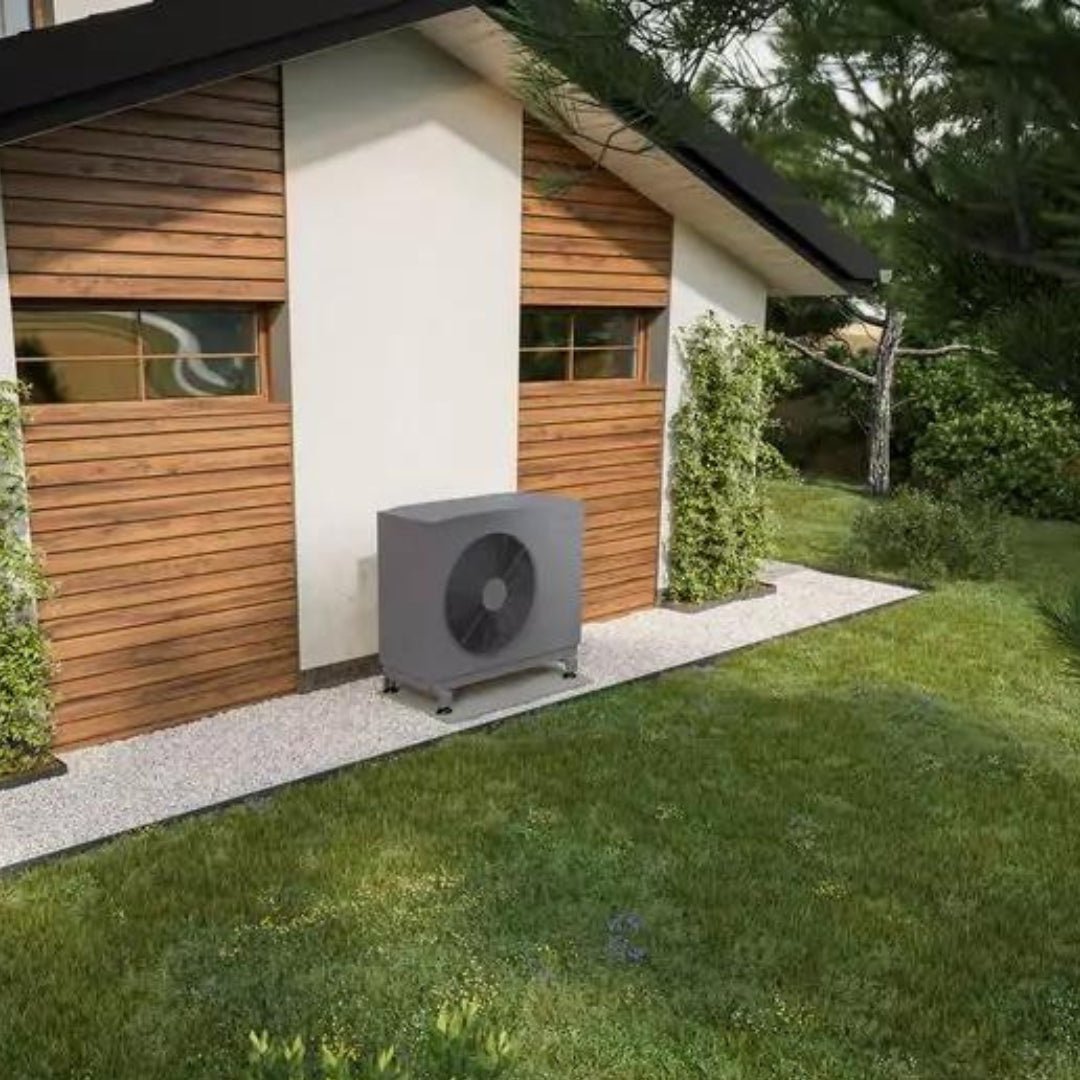

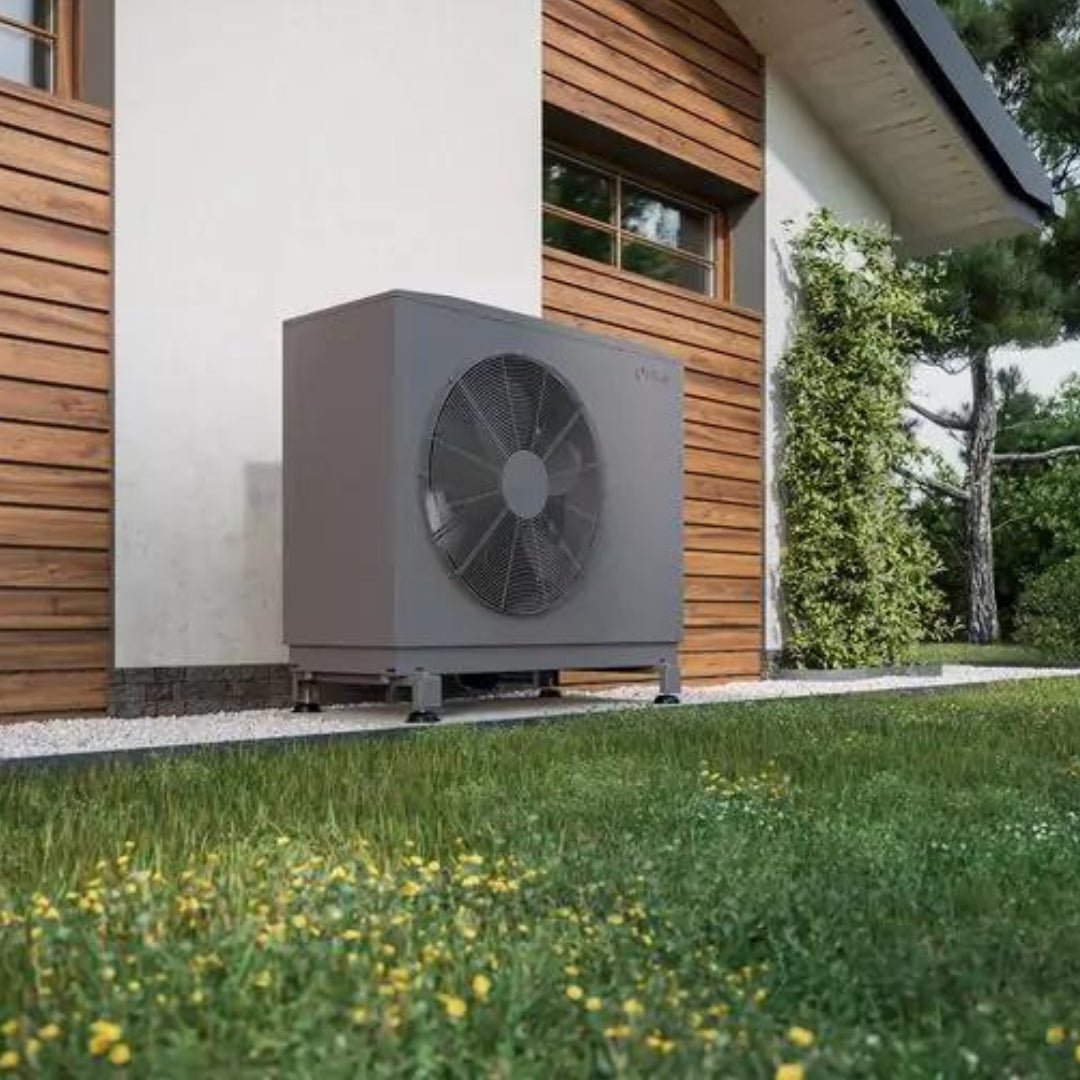

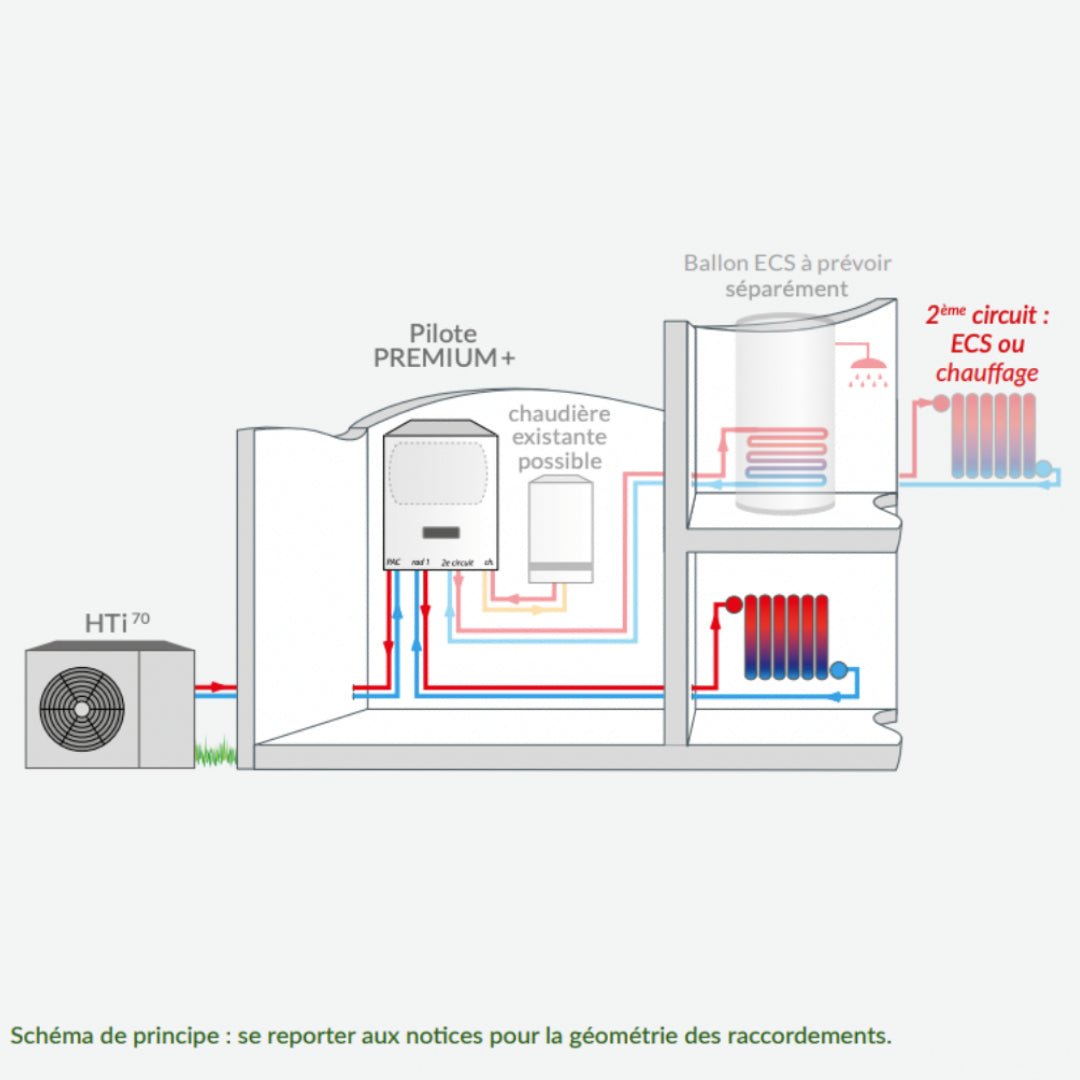

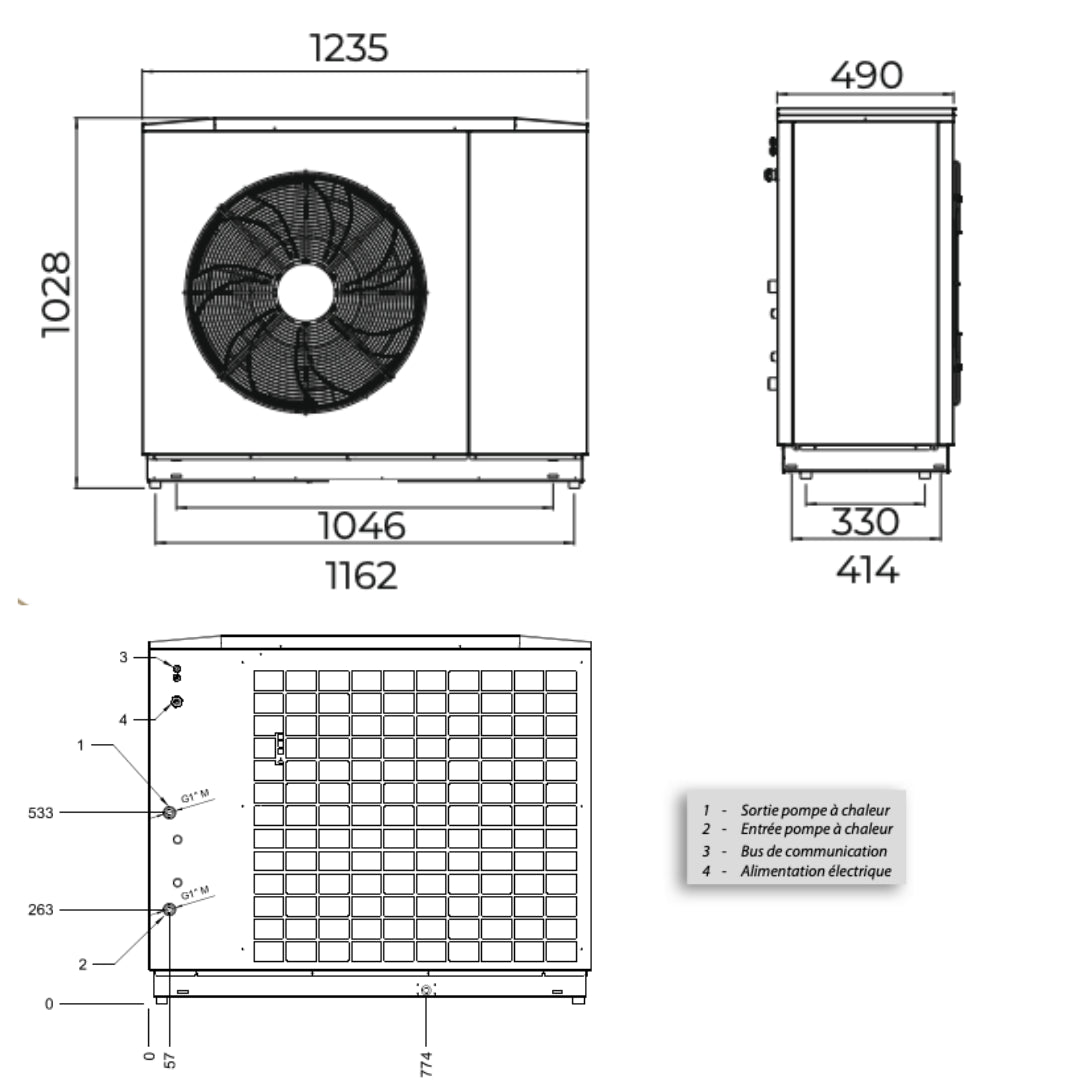

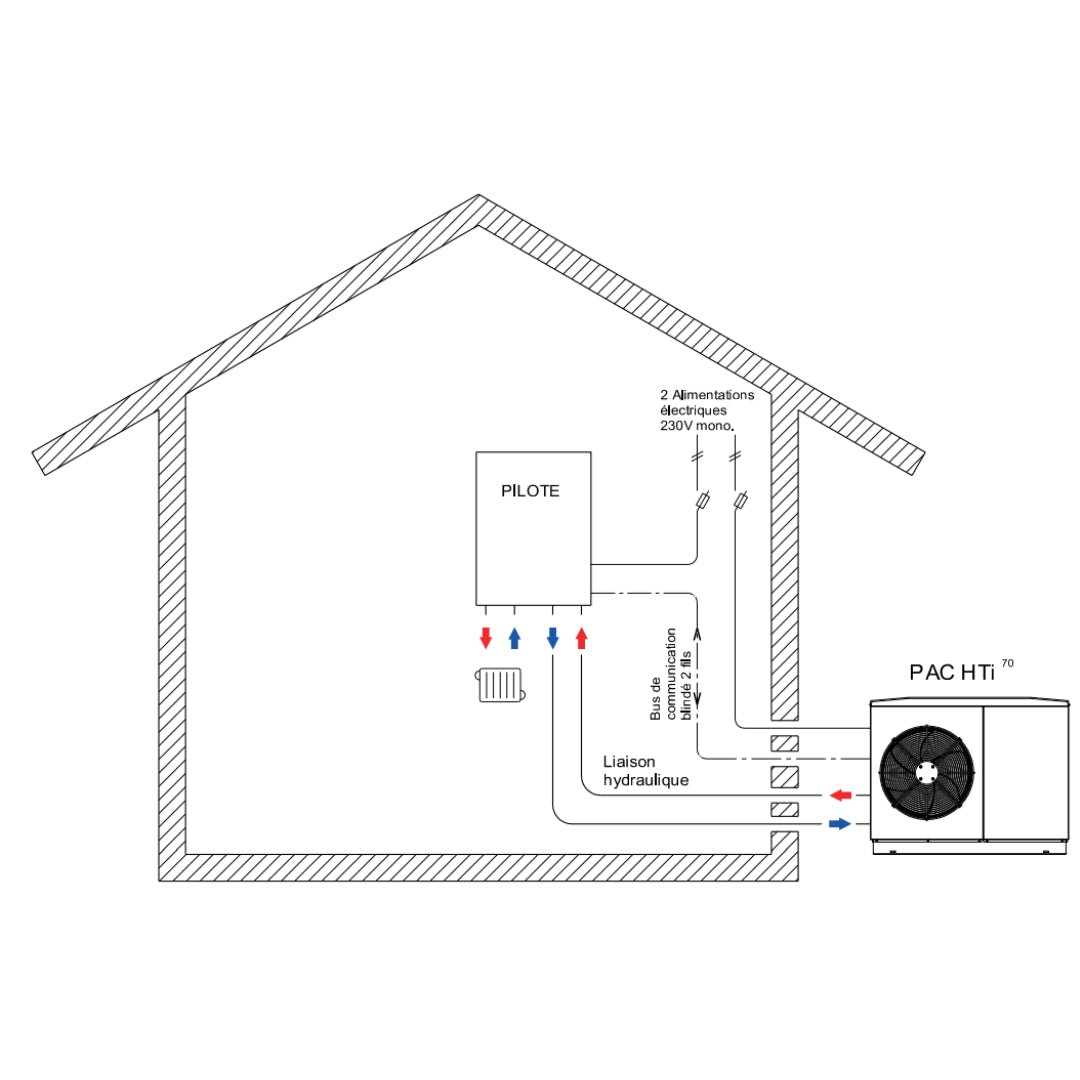

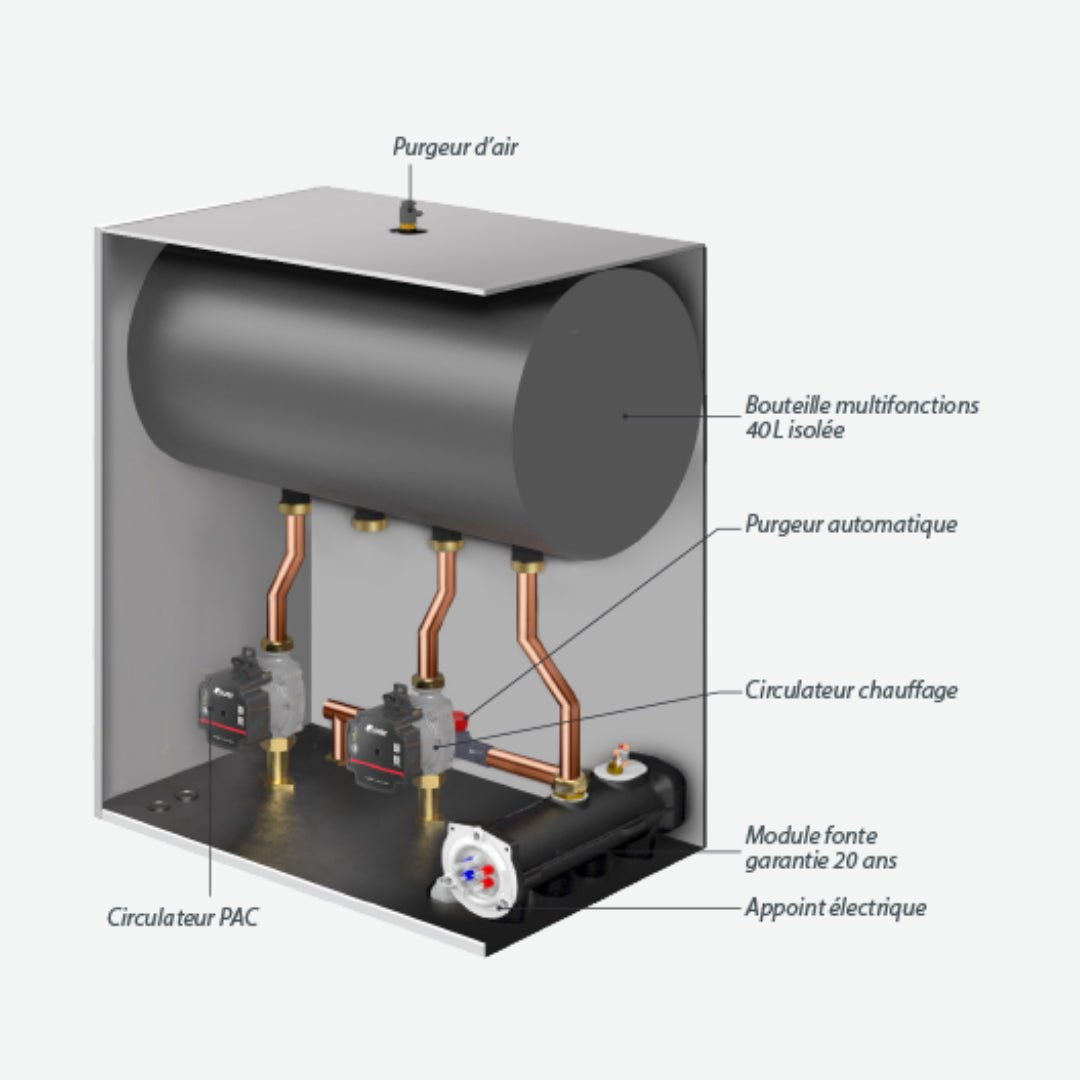

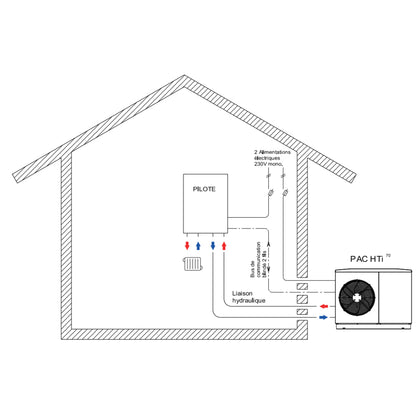

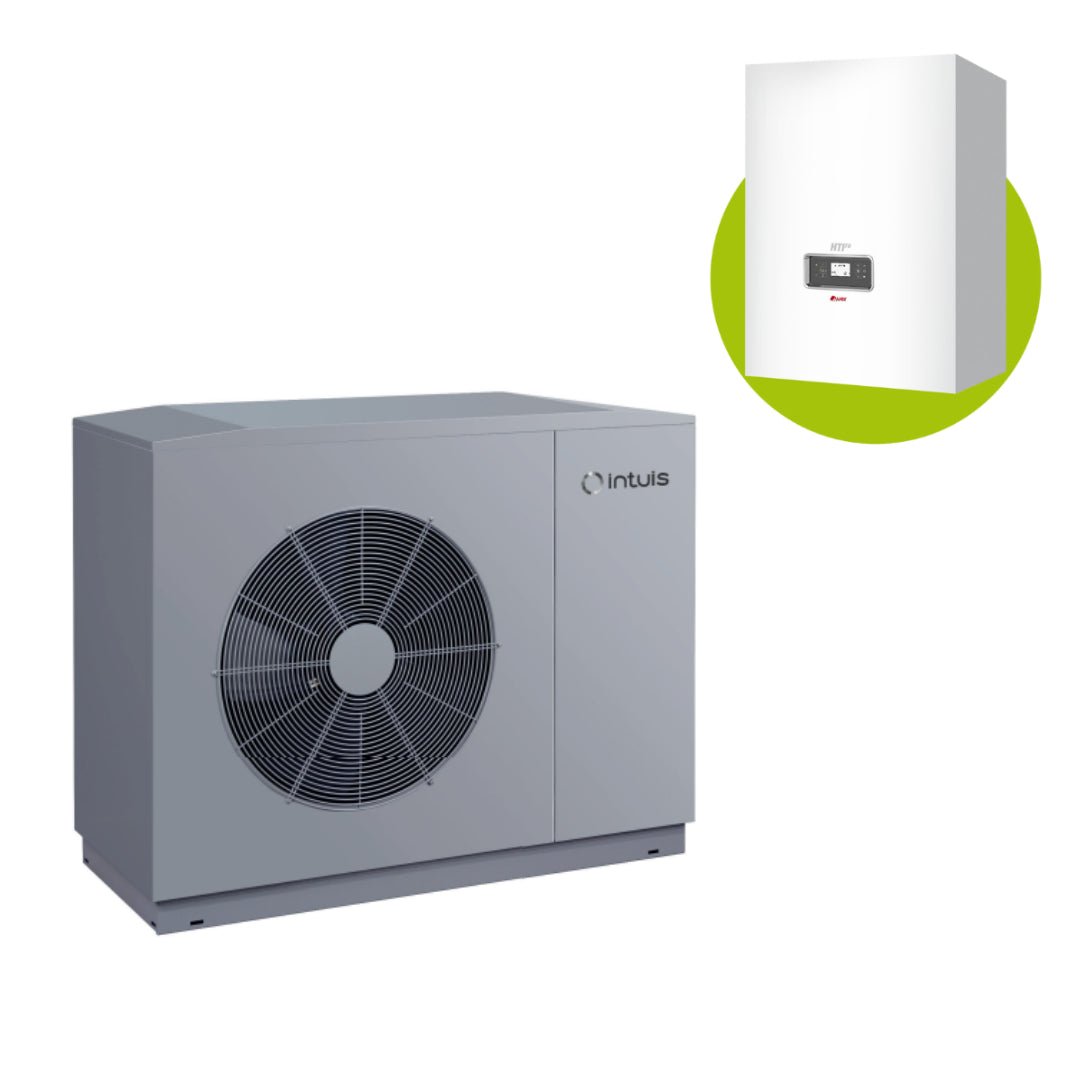

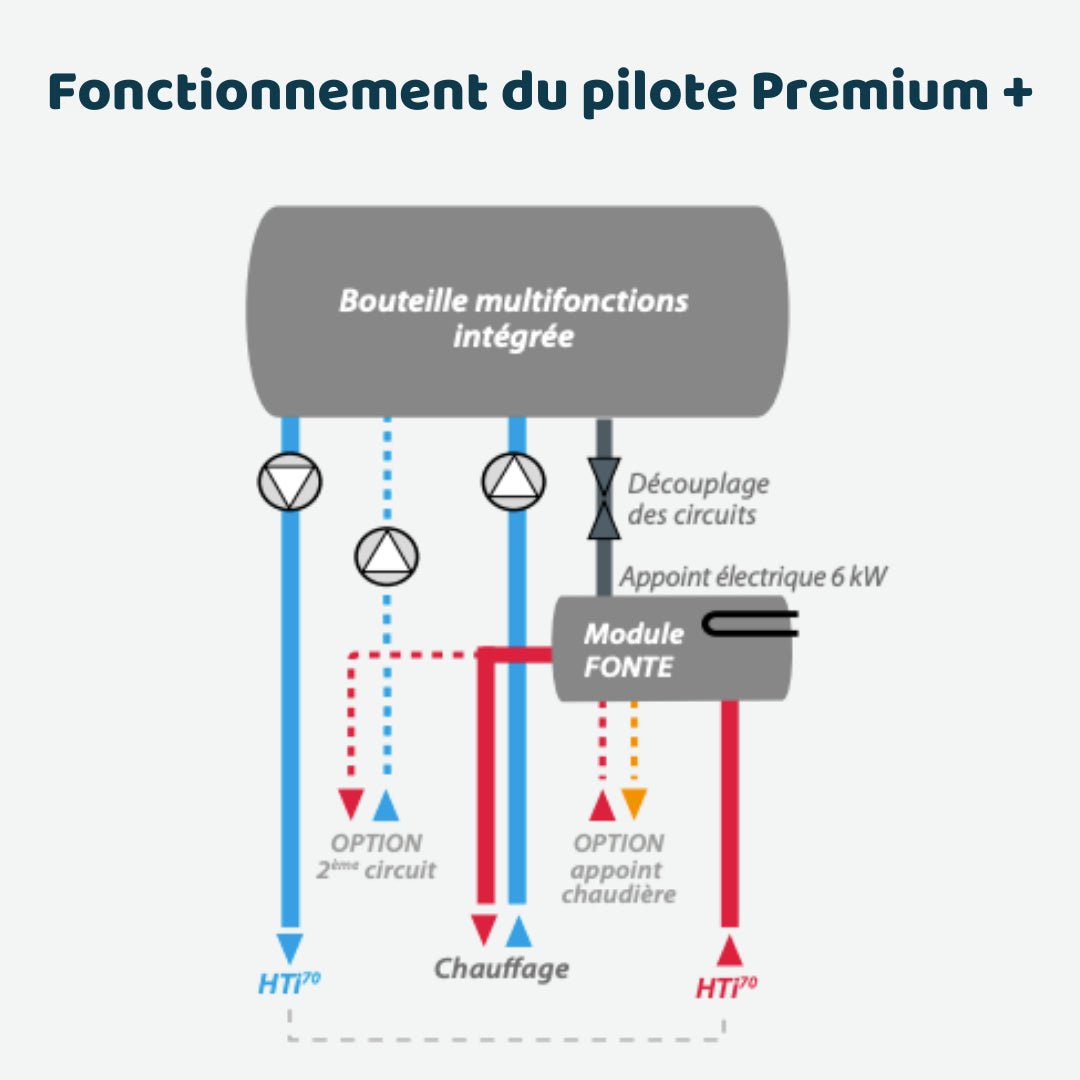

Pompe à chaleur air-eau Intuis HTi70 Premium+ 14 kW Monophasé

Le dispositif de sécurité antigel, aussi appelé soupape anti gel, empêche la prise en gel du circuit d'eau d'une pompe à chaleur aérothermique, évitant ainsi des dommages à la machine et à la tuyauterie.

La purge totale du circuit d'eau à protéger doit être possible par ouverture du point bas de vidange. Lors de l'ouverture du dispositif, le clapet casse-vide permet l'entrée d'air, facilitant ainsi la vidange.

• Fluide admissible : eau
• Pression maxi d'exercice : 10 bar
• Plage de température d'exercice : 0 / 65°C
• Plage de température ambiante : -30 / 60°C
• Température d'ouverture : 3°C de température d'eau
• Température de fermeture : 4°C de température d'eau
• Précision : +-1°C

Caractéristiques principales

• Filtration Puissante : Aimants en néodyme 9000 Gauss avec technologie VortexCore pour une capture maximale des débris.
• Compatibilité Universelle : Convient aux chaudières et pompes à chaleur avec raccords de 1".
• Installation Rapide : Té orientable à 360° pour une installation facile sur tout type de tuyauterie.
• Nettoyage Simplifié : Vanne de vidange sécurisée et filtre amovible pour un entretien rapide sans outils spécifiques.
• Matériaux Durables : Construction en matériaux synthétiques renforcés pour une résistance accrue.
• Fiabilité : Garantie 10 ans, avec doubles joints testés sous pression pour une étanchéité parfaite.

Avantages

• Protection Optimale : Prolonge la durée de vie des installations en éliminant les débris circulants qui peuvent endommager les composants.
• Performance Élevée : Adapté à des débits allant jusqu’à 50 litres/min, assurant une efficacité constante dans toutes les installations.
• Adaptabilité : Design compact idéal pour les installations où l'espace est limité, notamment sous les chaudières.
• Sécurité Accrue : Vanne de vidange sécurisée pour éviter tout risque de fuite lors de l'entretien.
• Simplicité d'Entretien : Nettoyage rapide et sans tracas grâce à un système de démontage sans outils.

Caractéristiques techniques

• Température maximale : 100°C
• Pression maximale : 3 bar
• Débit maximal : 50 litres/min
• Raccords : 28mm, 1" et 1 1/4"
• Poids : 1,6 kg (28mm), 1,5 kg (1"), 1,72 kg (1 1/4”)
• Dimensions : Distance d'entrée/sortie : 228 mm ; Hauteur : 283 mm
• Matériaux : Plastique fibreux renforcé, aimants en néodyme
• Pression de service : max. 3 Bar

Les bouteilles de mélange Thermador 100LJaquette Sky sont conçues pour optimiser les systèmes de chauffage et de rafraîchissement. Elles sont particulièrement efficaces lorsqu'elles sont connectées à un circuit radiateur et à un plancher chauffant, prévenant ainsi la condensation dans le circuit radiateur. Cette bouteille de mélange Thermador 100L à poser au sol peut être utilisée comme ballon tampon pour pompe à chaleur.

Pour une installation optimale, il est impératif d’équiper le piquage supérieur d’un purgeur d’air et d’installer une vanne de vidange sur le piquage. Pour en savoir plus, vous pouvez consulter le schéma raccordement bouteille de mélange thermador 100L.

Réduction laiton MF + purgeur PR2 avec clapet

La console support complète GAG MR 20/3 est conçue pour raccorder et sécuriser les vases d’expansion de 5 à 24 litres sur les circuits de chauffage fermés. Livrée équipée et prête à raccorder, elle rassemble les principaux organes de contrôle et de sécurité nécessaires autour du vase d’expansion, offrant ainsi une solution compacte et fonctionnelle pour l’équipement du circuit de chauffage.

Elle intègre notamment un purgeur automatique, une soupape de sûreté tarée à 3 bar, un manomètre et un raccord rapide SK20. Ce dernier permet de démonter le vase d’expansion sans avoir à vidanger l’ensemble du circuit, ce qui simplifie considérablement les opérations de contrôle et de maintenance.

Le vase d’expansion 22VR18 est conçu pour réguler les variations de pression dans les installations de chauffage en circuit fermé de moyenne capacité. Grâce à sa vessie interne en EPDM, il absorbe les dilatations de l’eau liées aux hausses de température, assurant ainsi la sécurité et la longévité des composants du système. Ce modèle de 18 litres allie compacité, robustesse et efficacité, tout en répondant aux exigences de la directive européenne sur les équipements sous pression (97/23/CE).

• Corps laiton
• Tamis inox démontable
• Température maxi 120°C
• Pression maxi : 16 bar

• Modèle femelle / femelle
• Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche )
• Filtration 8.5/10° mm ( soit 850 µ )

Optimisez le fonctionnement de vos installations de chauffage, climatisation, et distribution d'eau chaude sanitaire avec la vanne d'équilibrage manuel 1''1/4 FF à lecture directe. Cette vanne innovante assure un réglage précis et fiable du débit de fluide dans vos circuits, garantissant une performance optimale et une consommation d'énergie maîtrisée.

Caractéristiques techniques

• Type d'équilibrage : Manuel à lecture directe
• Diamètre de filetage : 1''1/4 FF
• Plage de débit : 20 à 70 l/min
• kVs : 13,1 m³/h
• Plage de température : -10°C à +110°C
• Pression maximale : 10 bar
• Glycol maximal : 50 %
• Matériaux : Corps et sphère en laiton, joints PTFE/EPDM
• Isolation : Vanne livrée avec isolation intégrée
• Attestation de conformité sanitaire (ACS) : Oui
• Installation : Horizontale, verticale, ou oblique
• Débit maximal autorisé : Jusqu'à 200 litres par minute

Avantages

1. Lecture instantanée du débit : Grâce à son débitmètre intégré et son système de lecture by-pass avec bille magnétique, visualisez le débit en temps réel sur le cylindre gradué.
2. Polyvalence d'installation : Installez la vanne d'équilibrage selon vos besoins, en position horizontale, verticale, ou oblique.
3. Matériaux robustes et durables : Conçue avec un corps en laiton et des joints PTFE/EPDM, cette vanne garantit une longue durée de vie et une résistance accrue à la corrosion.
4. Efficacité énergétique : Ajustez précisément le débit pour optimiser les performances de votre installation et réduire les coûts énergétiques.
5. Conforme aux normes sanitaires : Attestation de conformité sanitaire (ACS) pour une utilisation sécurisée dans les systèmes de distribution d'eau potable.

Utilisation

La vanne d'équilibrage manuel 1''1/4 FF est idéale pour les professionnels du secteur de l'énergie thermique, les installateurs de systèmes de chauffage et de climatisation, ainsi que pour les gestionnaires de réseaux de distribution d'eau chaude sanitaire. Sa conception innovante permet un contrôle précis et facile du débit, réduisant ainsi les déséquilibres hydrauliques et améliorant le confort thermique des installations.

OBLIGATOIRE pour installation de pompe à chaleur, permet de ne pas contaminer l'arrivée d'eau froide

Le disconnecteur CA est divisé en 3 zones – amont-, centrale- et la zone avale.

Quand la pression différentielle entre la zone amont et centrale descend en-dessous de 10 % de la pression amont, le disconnecteur ouvre la vanne de décharge à l’atmosphère. Il n’y a pas de possibilité de contrôler l’état du disconnecteur par mesure.

.

Les avantages :

• Filtre intégré
• Construction compacte
• Facilité d’accès à tous les composants internes
• Faible perte de charge, débit important
• Triple sécurité – deux clapets anti-retour et une vanne de décharge partagent le disconnecteur en trois zones de pression distinctes
• Répond aux exigences KTW pour eau potable

.

Le disconnecteur comprend:

• Corps
• Filtre intégré
• Cartouche (clapet anti-retour amont et vanne de décharge)
• Clapet anti-retour aval
• Raccords unions
• Connexion de décharge

.

Matériaux :

• Corps résistant en laiton
• Cartouche en matériau synthétique de haute qualité
• Clapets anti-retour en matériau synthétique de haute qualité
• Joints en NBR et EPDM
• Connexion de décharge en matériau synthétique de haute qualité

• Plage d'exploitation : de 0,4 à 4,2 m3/h avec hauteur manométrique pouvant atteindre 8 m.c.e.
• Plage de température du liquide : de -10°C à + 110°C
• Pression de service maximal: 10 bar
• Classe de protection IP X5.
• Classe d'isolation : F
• Installation : avec arbre moteur horizontal
• Alimentation standard : monophasé 1 x 230V / 50 / 60 Hz.
• Exigence en matière de qualité du liquide : propre, sans silices ni huiles minérales, non visqueux, chimiquement neutre est proche des propriétés de l'eau (contenant maxi 30% de glycol

La vanne mélangeuse TERMOMIX en laiton 3 voies avec raccords femelles est spécialement conçue pour les installations de chauffage. Cette vanne de haute qualité est idéale pour le mixage de l'eau chaude provenant du générateur (chaudière, capteur solaire, pompe à chaleur, etc.) avec l'eau de retour refroidie, garantissant ainsi une température de confort optimale tout en réduisant la consommation d'énergie.

Recommandées pour les planchers chauffants et les installations utilisant des tubes en matériaux de synthèse, la vanne TERMOMIX assure une régulation efficace et une durabilité accrue grâce à leur construction en laiton résistant.

Fonctionnalités clés :

• Mélange et régulation de température : Permet de mélanger l'eau chaude et l'eau refroidie pour obtenir une température stable et confortable.
• Large plage de température : Fonctionne efficacement entre 0°C et 120°C, idéale pour diverses applications de chauffage.
• Utilisation polyvalente : Peut-être utilisée en dérivation et dans différents types d'installations de chauffage.
• Contrôle manuel ou automatique : Les vannes peuvent être manœuvrées manuellement ou commandées par un moteur (moteur SME, régulation de chaudière, ou régulation AUTOMIX intégrée).

Cette couronne contient 40 m de durite en DN30 pour réaliser la liaison hydraulique entre l'unité extérieure d'une pompe à chaleur Intuis et son pilote intérieur. Sur la HTi70, cette liaison transporte de l'eau de chauffage, pas du fluide frigorigène.

Le diamètre DN30 correspond aux HTi70 11 et 14 kW, HMP70 et HRC70. La PAC est livrée avec deux durites de 1,5 m ; la couronne sert quand les deux unités sont plus éloignées. Elle se raccorde avec les raccords sapin DN30 Intuis.

Ce lot comprend 4 embouts cannelés femelle à sortie droite et 4 colliers, en DN30. Ils assurent la jonction entre la durite de liaison et les piquages de l'unité extérieure et du pilote.

Ils vont avec la couronne de durite DN30 Intuis et correspondent aux pompes à chaleur HTi70 11 et 14 kW et HRC70. Quatre raccords couvrent les deux extrémités de l'aller et du retour.

Ce câble blindé à 2 fils transporte la communication entre l'unité extérieure d'une pompe à chaleur Intuis et son pilote intérieur. Il mesure 20 m.

Les PAC Intuis sont livrées avec un câble de 10 m. Quand l'unité extérieure et le pilote sont plus éloignés, ce câble de 20 m le remplace sur toute la longueur. Il convient aux gammes HTi70, HMP70 et HRC70.

Ce câble blindé à 2 fils transporte la communication entre l'unité extérieure d'une pompe à chaleur Intuis et son pilote intérieur. Il mesure 50 m.

Les PAC Intuis sont livrées avec un câble de 10 m. Quand l'unité extérieure et le pilote sont plus éloignés, ce câble de 50 m le remplace sur toute la longueur. Il convient aux gammes HTi70, HMP70 et HRC70.

Ce kit surélève l'unité extérieure d'une pompe à chaleur HTi70 de 12 cm supplémentaires, avec un réglage de hauteur.

La HTi70 est livrée avec des pieds réglables. La réhausse donne de la hauteur en plus quand le terrain l'exige : sol irrégulier, zone où la neige s'accumule, ou besoin de dégager l'évacuation des condensats sous l'appareil.

Ce cordon de dégivrage Intuis s'installe sur l'unité extérieure d'une pompe à chaleur HTi70 ou HMP70. C'est un cordon chauffant qui empêche l'eau issue des cycles de dégivrage de geler à la sortie de l'appareil.

En hiver, la PAC dégivre régulièrement son évaporateur et rejette de l'eau. Par temps froid, cette eau peut regeler et former un bloc de glace sous l'unité. Le cordon garde l'évacuation libre, ce qui intéresse surtout les régions où les températures restent négatives plusieurs jours.

Ce kit ajoute un second circuit de chauffage au pilote Premium+ d'une pompe à chaleur HTi70. Les deux circuits sont alimentés à la même température d'eau.

Il convient par exemple à une maison dont les radiateurs sont répartis sur deux réseaux distincts, ou à deux zones équipées du même type d'émetteur. Pour un second circuit à plus basse température, comme un plancher chauffant à côté de radiateurs, Intuis oriente plutôt vers les modules Thorix Évolution.

Le PEJ 200 est un ballon réchauffeur d'eau chaude sanitaire de 200 litres, à poser au sol. Sa cuve et son serpentin sont en acier inoxydable, et ses piquages sont placés sur le côté.

Il est chauffé par l'eau d'une pompe à chaleur ou d'une chaudière qui circule dans le serpentin. L'échangeur délivre 21 kW avec un primaire à 65 °C, la température d'une pompe à chaleur haute température, et 29 kW à 80 °C. Intuis le propose pour produire l'eau chaude avec les HTi70 Orium 3S et Premium+.

Le PEJ 270 est un ballon réchauffeur d'eau chaude sanitaire de 270 litres, à poser au sol. Sa cuve et son serpentin sont en acier inoxydable, et ses piquages sont placés sur le côté.

Il est chauffé par l'eau d'une pompe à chaleur ou d'une chaudière qui circule dans le serpentin. L'échangeur délivre 29 kW avec un primaire à 65 °C, la température d'une pompe à chaleur haute température, et 41 kW à 80 °C. Intuis le propose pour produire l'eau chaude avec les HTi70 Orium 3S et Premium+.

Ce kit ajoute un second circuit de chauffage au pilote Premium+ d'une pompe à chaleur HTi70. Les deux circuits sont alimentés à la même température d'eau.

Il convient par exemple à une maison dont les radiateurs sont répartis sur deux réseaux distincts, ou à deux zones équipées du même type d'émetteur. Pour un second circuit à plus basse température, comme un plancher chauffant à côté de radiateurs, Intuis oriente plutôt vers les modules Thorix Évolution.

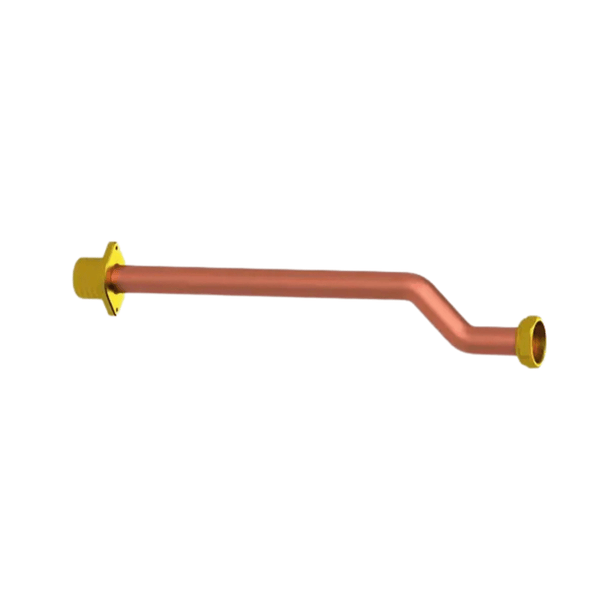

Ce kit sert à associer un module Thorix Évolution 1C au pilote Premium+ d'une pompe à chaleur HTi70, pour créer un second circuit de chauffage à plus basse température.

C'est la solution Intuis pour faire fonctionner ensemble des radiateurs et un plancher chauffant sur une HTi70 Premium+. Le module Thorix 1C est vendu séparément.

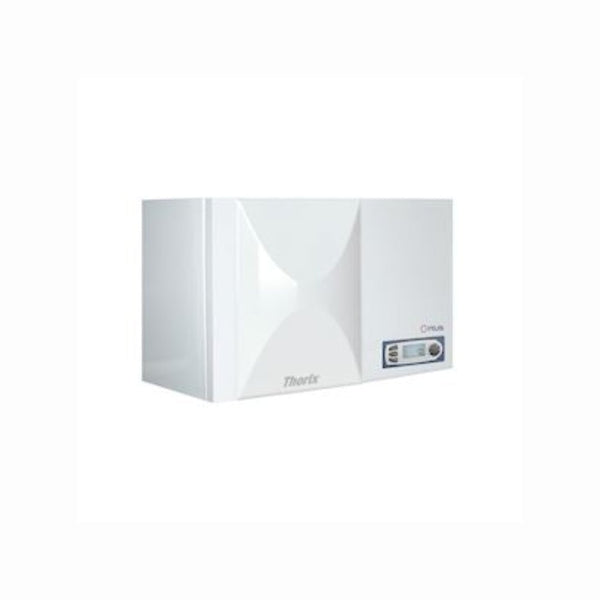

Le Thorix Évolution 1C est un module mural de gestion hydraulique qui pilote un circuit mélangé, avec la sonde extérieure fournie. Il permet d'alimenter un plancher chauffant à plus basse température que les radiateurs, à partir du même générateur, jusqu'à 20 kW de puissance cumulée.

La vanne 2 voies motorisée du circuit direct est en option sur la version 1C. Avec la HTi70, Intuis l'associe au pilote Premium+, via le kit de raccordement dédié vendu séparément.

Le Thorix Évolution 2C est un module mural de gestion hydraulique qui pilote un circuit direct et un circuit mélangé, avec la sonde extérieure fournie. Il permet d'alimenter un plancher chauffant à plus basse température que les radiateurs, à partir du même générateur, jusqu'à 20 kW de puissance cumulée.

La version 2C est livrée avec la vanne 2 voies motorisée du circuit direct. Intuis la référence avec les pilotes Orium 3S, Premium+ et DS170D de la HTi70, pour ajouter un second circuit à plus basse température.

Ce limiteur Intuis surveille la température de départ d'un circuit de plancher chauffant. Si l'eau dépasse 65 °C, il coupe le circuit pour protéger la dalle et les revêtements de sol.

Il est à réarmement manuel : après un déclenchement, il faut le réenclencher à la main, ce qui oblige à vérifier l'origine de la surchauffe. Il est livré avec son faisceau et s'utilise avec les pilotes Orium 3S, Premium+ et DS170D de la HTi70 ainsi qu'avec les HRC70.

Ce clapet anti-retour Intuis en 1 pouce femelle/femelle se monte sur le circuit d'eau d'une pompe à chaleur Intuis. Il laisse circuler l'eau dans un seul sens et bloque le retour en sens inverse.

Le catalogue Intuis le prévoit sur les HTi70 équipées du pilote Premium+, uniquement lorsqu'une chaudière domestique assure l'appoint. Il évite alors que l'eau circule à contresens entre la chaudière et la pompe à chaleur.

Cette sonde d'ambiance Intuis se fixe dans la pièce de vie. Son afficheur indique la température actuelle et le mode de confort, et permet de régler la consigne et le niveau de confort sans passer par le pilote.

Elle s'utilise sur le premier circuit de chauffage des pilotes Orium 3S, Premium+ et DS170D, ainsi que sur les pilotes Z1 et Z2 des HRC70. Intuis indique un gain de 2 % sur l'ETAS lorsqu'elle est installée.

Le TH RNC/2 est un thermostat d'ambiance sans fil qui régule la température d'une zone chauffée. Il communique par radio avec son récepteur, fourni, et se programme heure par heure sur 7 jours.

Il en faut un par circuit de chauffage. Il fonctionne avec les pilotes de pompe à chaleur Intuis et apporte 2 % de plus sur l'ETAS. Associé à la passerelle Thermo-Net, il devient pilotable à distance depuis un smartphone.

La passerelle Thermo-Net se branche sur la box internet et permet de régler le chauffage à distance depuis un smartphone, une tablette ou un assistant vocal, avec l'application Tydom gratuite.

Elle communique en X3D et ZigBee 3.0. Côté pompe à chaleur Intuis, elle fonctionne uniquement avec le thermostat radio TH RNC/2, qu'il faut donc prévoir. La même passerelle peut aussi commander d'autres équipements compatibles de la maison, comme l'éclairage, les volets ou des prises.

Ce kit relie le pilote hydroélectronique d'une pompe à chaleur Intuis à un réseau Modbus. La PAC peut alors être suivie et commandée depuis une gestion technique du bâtiment, un automate ou un système domotique qui parle ce protocole.

Il comprend un boîtier de raccordement et un câble Ethernet. Intuis le propose pour les pilotes Orium 3S, Premium+, DS170D et hybride fioul, ainsi que pour ses chauffe-eau thermodynamiques.

Cette sonde de température Intuis mesure l'eau d'un ballon d'eau chaude sanitaire, d'une piscine ou d'une installation en cascade, et transmet la valeur au pilote de la pompe à chaleur.

Elle mesure 6 mm de diamètre et dispose d'un câble de 3 m. Intuis la propose avec les pilotes Orium 3S et Premium+ de la HTi70 lorsqu'un préparateur d'eau chaude PEJ est raccordé, ainsi qu'avec les pilotes Z1 et Z2 des HRC70.

Vous installez vous-même votre pompe à chaleur bi-bloc air/eau et vous confiez la mise en service à Savelys, notre partenaire. Un technicien se déplace chez vous, raccorde le circuit frigorifique, contrôle l'installation et règle la régulation selon vos besoins. Vous gardez ainsi le bénéfice des prix Geoplanete tout en profitant d'un contrat d'entretien offert la première année.

Cette mise en service est réservée aux clients qui ont acheté leur équipement chez Geoplanete. Elle ne peut pas être commandée pour un équipement acheté ailleurs. Elle ne comprend pas non plus l'installation : la pose de l'équipement doit être terminée avant le passage du technicien.

Deux possibilités s'offrent à vous : ajouter cette prestation à votre commande, ou faire appel à votre propre prestataire agréé en nous transmettant un CERFA valide à contact@geoplanete.fr. Si vous choisissez Savelys, appelez-nous au 01 89 62 34 35 une fois votre installation terminée : l'intervention est planifiée sous 8 jours en moyenne. Si l'installation n'est pas en règle le jour de la visite et que le technicien ne peut pas intervenir, une « mise en service impossible » de 250 € TTC est facturée.
