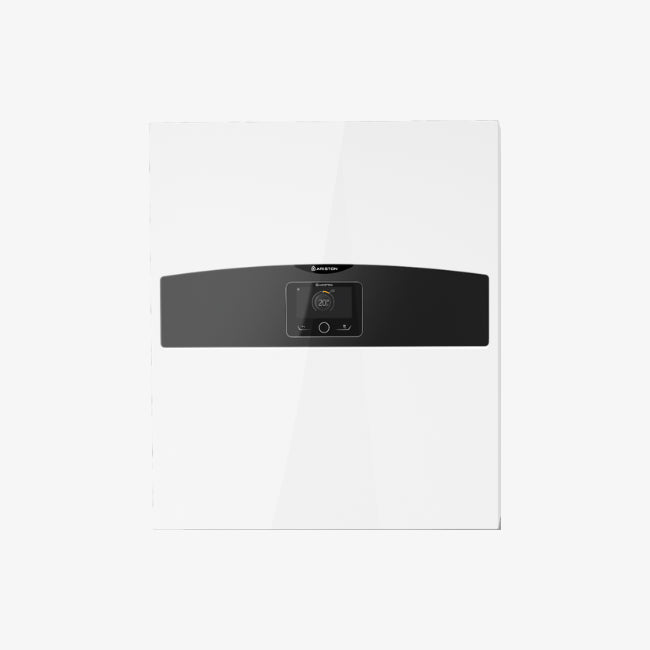

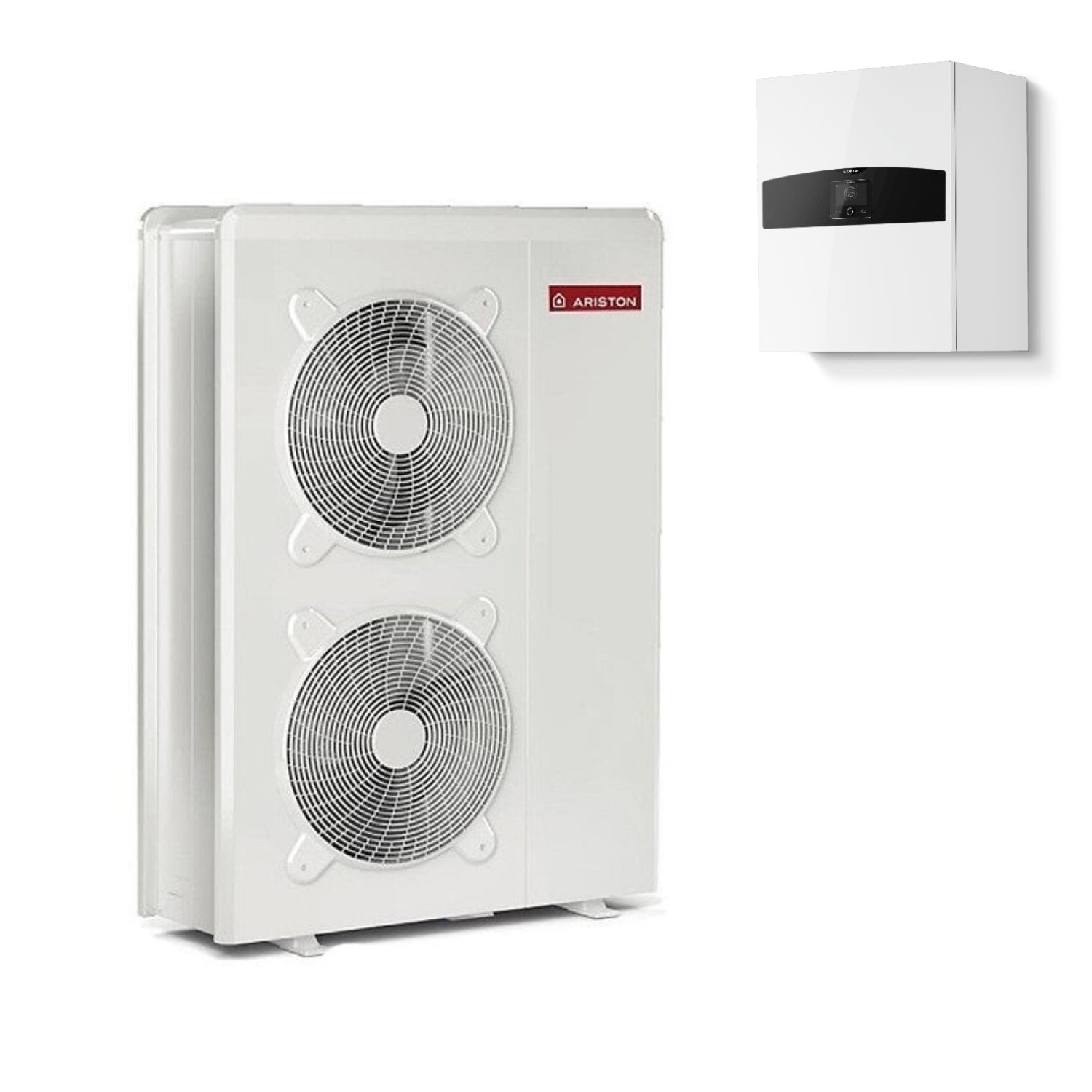

Nimbus Plus 120 M Net R32 - 12kW Monophasé

Le dispositif de sécurité antigel, aussi appelé soupape anti gel, empêche la prise en gel du circuit d'eau d'une pompe à chaleur aérothermique, évitant ainsi des dommages à la machine et à la tuyauterie.

La purge totale du circuit d'eau à protéger doit être possible par ouverture du point bas de vidange. Lors de l'ouverture du dispositif, le clapet casse-vide permet l'entrée d'air, facilitant ainsi la vidange.

• Fluide admissible : eau
• Pression maxi d'exercice : 10 bar
• Plage de température d'exercice : 0 / 65°C
• Plage de température ambiante : -30 / 60°C
• Température d'ouverture : 3°C de température d'eau
• Température de fermeture : 4°C de température d'eau
• Précision : +-1°C

Caractéristiques principales

• Filtration Puissante : Aimants en néodyme 9000 Gauss avec technologie VortexCore pour une capture maximale des débris.
• Compatibilité Universelle : Convient aux chaudières et pompes à chaleur avec raccords de 1".
• Installation Rapide : Té orientable à 360° pour une installation facile sur tout type de tuyauterie.
• Nettoyage Simplifié : Vanne de vidange sécurisée et filtre amovible pour un entretien rapide sans outils spécifiques.
• Matériaux Durables : Construction en matériaux synthétiques renforcés pour une résistance accrue.
• Fiabilité : Garantie 10 ans, avec doubles joints testés sous pression pour une étanchéité parfaite.

Avantages

• Protection Optimale : Prolonge la durée de vie des installations en éliminant les débris circulants qui peuvent endommager les composants.
• Performance Élevée : Adapté à des débits allant jusqu’à 50 litres/min, assurant une efficacité constante dans toutes les installations.
• Adaptabilité : Design compact idéal pour les installations où l'espace est limité, notamment sous les chaudières.
• Sécurité Accrue : Vanne de vidange sécurisée pour éviter tout risque de fuite lors de l'entretien.
• Simplicité d'Entretien : Nettoyage rapide et sans tracas grâce à un système de démontage sans outils.

Caractéristiques techniques

• Température maximale : 100°C
• Pression maximale : 3 bar
• Débit maximal : 50 litres/min
• Raccords : 28mm, 1" et 1 1/4"
• Poids : 1,6 kg (28mm), 1,5 kg (1"), 1,72 kg (1 1/4”)
• Dimensions : Distance d'entrée/sortie : 228 mm ; Hauteur : 283 mm
• Matériaux : Plastique fibreux renforcé, aimants en néodyme
• Pression de service : max. 3 Bar

Les bouteilles de mélange Thermador 100LJaquette Sky sont conçues pour optimiser les systèmes de chauffage et de rafraîchissement. Elles sont particulièrement efficaces lorsqu'elles sont connectées à un circuit radiateur et à un plancher chauffant, prévenant ainsi la condensation dans le circuit radiateur. Cette bouteille de mélange Thermador 100L à poser au sol peut être utilisée comme ballon tampon pour pompe à chaleur.

Pour une installation optimale, il est impératif d’équiper le piquage supérieur d’un purgeur d’air et d’installer une vanne de vidange sur le piquage. Pour en savoir plus, vous pouvez consulter le schéma raccordement bouteille de mélange thermador 100L.

Réduction laiton MF + purgeur PR2 avec clapet

Console équipée et prête à raccorder avec :

• un purgeur Minivent MV 10R en 3/8”
• une soupape de sûreté en 1/2” NF tarée à 3 bar
• un manomètre en 3/8”
• un raccord SK20 3/4” pour démontage du vase sans vidange

Le vase d’expansion 22VR18 est conçu pour réguler les variations de pression dans les installations de chauffage en circuit fermé de moyenne capacité. Grâce à sa vessie interne en EPDM, il absorbe les dilatations de l’eau liées aux hausses de température, assurant ainsi la sécurité et la longévité des composants du système. Ce modèle de 18 litres allie compacité, robustesse et efficacité, tout en répondant aux exigences de la directive européenne sur les équipements sous pression (97/23/CE).

• Corps laiton
• Tamis inox démontable
• Température maxi 120°C
• Pression maxi : 16 bar

• Modèle femelle / femelle
• Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche )
• Filtration 8.5/10° mm ( soit 850 µ )

Optimisez le fonctionnement de vos installations de chauffage, climatisation, et distribution d'eau chaude sanitaire avec la vanne d'équilibrage manuel 1''1/4 FF à lecture directe. Cette vanne innovante assure un réglage précis et fiable du débit de fluide dans vos circuits, garantissant une performance optimale et une consommation d'énergie maîtrisée.

Caractéristiques techniques

• Type d'équilibrage : Manuel à lecture directe
• Diamètre de filetage : 1''1/4 FF
• Plage de débit : 20 à 70 l/min
• kVs : 13,1 m³/h
• Plage de température : -10°C à +110°C
• Pression maximale : 10 bar
• Glycol maximal : 50 %
• Matériaux : Corps et sphère en laiton, joints PTFE/EPDM
• Isolation : Vanne livrée avec isolation intégrée
• Attestation de conformité sanitaire (ACS) : Oui
• Installation : Horizontale, verticale, ou oblique
• Débit maximal autorisé : Jusqu'à 200 litres par minute

Avantages

1. Lecture instantanée du débit : Grâce à son débitmètre intégré et son système de lecture by-pass avec bille magnétique, visualisez le débit en temps réel sur le cylindre gradué.
2. Polyvalence d'installation : Installez la vanne d'équilibrage selon vos besoins, en position horizontale, verticale, ou oblique.
3. Matériaux robustes et durables : Conçue avec un corps en laiton et des joints PTFE/EPDM, cette vanne garantit une longue durée de vie et une résistance accrue à la corrosion.
4. Efficacité énergétique : Ajustez précisément le débit pour optimiser les performances de votre installation et réduire les coûts énergétiques.
5. Conforme aux normes sanitaires : Attestation de conformité sanitaire (ACS) pour une utilisation sécurisée dans les systèmes de distribution d'eau potable.

Utilisation

La vanne d'équilibrage manuel 1''1/4 FF est idéale pour les professionnels du secteur de l'énergie thermique, les installateurs de systèmes de chauffage et de climatisation, ainsi que pour les gestionnaires de réseaux de distribution d'eau chaude sanitaire. Sa conception innovante permet un contrôle précis et facile du débit, réduisant ainsi les déséquilibres hydrauliques et améliorant le confort thermique des installations.

OBLIGATOIRE pour installation de pompe à chaleur, permet de ne pas contaminer l'arrivée d'eau froide

Le disconnecteur CA est divisé en 3 zones – amont-, centrale- et la zone avale.

Quand la pression différentielle entre la zone amont et centrale descend en-dessous de 10 % de la pression amont, le disconnecteur ouvre la vanne de décharge à l’atmosphère. Il n’y a pas de possibilité de contrôler l’état du disconnecteur par mesure.

.

Les avantages :

• Filtre intégré
• Construction compacte
• Facilité d’accès à tous les composants internes
• Faible perte de charge, débit important
• Triple sécurité – deux clapets anti-retour et une vanne de décharge partagent le disconnecteur en trois zones de pression distinctes
• Répond aux exigences KTW pour eau potable

.

Le disconnecteur comprend:

• Corps
• Filtre intégré
• Cartouche (clapet anti-retour amont et vanne de décharge)
• Clapet anti-retour aval
• Raccords unions
• Connexion de décharge

.

Matériaux :

• Corps résistant en laiton
• Cartouche en matériau synthétique de haute qualité
• Clapets anti-retour en matériau synthétique de haute qualité
• Joints en NBR et EPDM
• Connexion de décharge en matériau synthétique de haute qualité

• Plage d'exploitation : de 0,4 à 4,2 m3/h avec hauteur manométrique pouvant atteindre 8 m.c.e.
• Plage de température du liquide : de -10°C à + 110°C
• Pression de service maximal: 10 bar
• Classe de protection IP X5.
• Classe d'isolation : F
• Installation : avec arbre moteur horizontal
• Alimentation standard : monophasé 1 x 230V / 50 / 60 Hz.
• Exigence en matière de qualité du liquide : propre, sans silices ni huiles minérales, non visqueux, chimiquement neutre est proche des propriétés de l'eau (contenant maxi 30% de glycol

La vanne mélangeuse TERMOMIX en laiton 3 voies avec raccords femelles est spécialement conçue pour les installations de chauffage. Cette vanne de haute qualité est idéale pour le mixage de l'eau chaude provenant du générateur (chaudière, capteur solaire, pompe à chaleur, etc.) avec l'eau de retour refroidie, garantissant ainsi une température de confort optimale tout en réduisant la consommation d'énergie.

Recommandées pour les planchers chauffants et les installations utilisant des tubes en matériaux de synthèse, la vanne TERMOMIX assure une régulation efficace et une durabilité accrue grâce à leur construction en laiton résistant.

Fonctionnalités clés :

• Mélange et régulation de température : Permet de mélanger l'eau chaude et l'eau refroidie pour obtenir une température stable et confortable.
• Large plage de température : Fonctionne efficacement entre 0°C et 120°C, idéale pour diverses applications de chauffage.
• Utilisation polyvalente : Peut-être utilisée en dérivation et dans différents types d'installations de chauffage.
• Contrôle manuel ou automatique : Les vannes peuvent être manœuvrées manuellement ou commandées par un moteur (moteur SME, régulation de chaudière, ou régulation AUTOMIX intégrée).

Les supports Rubber Eco sont équipés d’une barre d’aluminium moulée de 20 mm dans la base ainsi que de plusieurs niveaux à bulles.

ATTENTION : prendre 2 lots de 2 rubber si PAC à 3 pattes ou plus

Fabriqués à base de pneus recyclés, ces supports pompe a chaleur sont anti-vibratiles, sont anti-vibratiles, efficaces et plus économiques grâce à leur design. Livrés avec écrous et boulons. La tête du boulon se glisse directement dans le rail.

Support mural robuste pour PAC (en prendre 2 si PAC à 3 pattes ou plus)

Dimensions : 700 x 750 mm

Poids max : 300 kg

Dalle béton allégée pour pose unité extérieure pompe à chaleur, climatisation etc...

Idéal pour stabiliser, absorber plus de vibrations et rendre la PAC encore plus silencieuse (ne remplace pas les rubber, mais vient en complément)

Meilleure évacuation, réduit la prise en gel

Longueur 10 m - Largeur 50 mm - Épaisseur 3 mm

Isole les sorties d'eau des PAC monobloc pour améliorer les performances

Geoplanete, en partenariat avec Engie Home Services, vous propose la mise en service de votre pompe à chaleur bi-bloc. Installez vous-même votre pompe à chaleur et faite appel à un professionnel pour la mise en service ! En choisissant d'acheter votre matériel sur geoplanete.fr, réalisez des économies et profitez d'un confort optimal.

2 possibilités :

• Mise en service par notre partenaire Engie home service. Avec ce service, le contrat d'entretien* est offert la première année. Vous pouvez acheter la mise en service directement sur la fiche produit

• Mise en service par votre prestataire agrée (envoie d'un CERFA valide à contact@geoplanete.fr)

*Le contrat d'entretien prend en charge la totalité du ou des déplacements suite à un souci de fonctionnement ou un problème lié à l'appareil.

Les avantages de choisir notre partenaire Engie Homes Services :

• Vous continuez à bénéficier de prix bas en installant vous-même votre système de chauffage ou climatisation.
• Un professionnel se déplace chez vous, et effectue la mise en service dans les règles de l'art.
• Vous bénéficiez d'un contrat d'entretien pendant un an.

.

Mode opératoire de la mise en service :

2 étapes :

1/ Vous installez votre pompe à chaleur bi-bloc aux emplacements souhaités en respectant la notice d'installation du constructeur.

Votre installation terminée, vous nous contactez au 01 89 62 34 35 ou par mail : contact@geoplanete.fr

2/ Nous faisons intervenir ensuite notre partenaire qui effectuera la mise en service dans un délai moyen de 8 jours (Geoplanete ne peut être responsable d’une surcharge de l’agenda de notre partenaire entraînant un délai plus long).

ATTENTION : Si tout n’est pas en règle le jour de l’intervention du technicien et qu’il estime qu’il ne peut pas intervenir, vous serez facturé pour « mise en service impossible » d’un montant de 210€ TTC

.

Prérogatives de mises en service :

• L'utilisateur doit-être présent sur le site le jour de l'intervention
• La pompe à chaleur ainsi que tous les accessoires doivent être installés.
• Les raccordements électriques effectués.
• Le circuit de l'émetteur chauffant en refroidissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression et l’ensemble des circuits purgés)
• Une vérification systématique de la conformité de la pose des équipements sera réalisée. Aucune mise en service ne pourra être effectuée en cas de "non-conformité" détectée.
• L'accessibilité aux équipements doit-être facile, sans appareils spécifiques, avec des accès sécurisés et à hauteur d'homme.
• Les raccordements électriques doivent-être aux normes
• Les raccordements hydrauliques doivent être effectués.
• Pour les pompes à chaleur :

- Un espace au sol de 2m2 minimum au pied du groupe (dalle, tout-venant tassé...) doit-être dégagé et stable.

- Il est recommandé de positionner la base du groupe extérieur à maximum 1,5 m du sol afin d'optimiser la mise en service et les futures opérations de maintenance.

Si ces conditions minimales d'accessibilité et de conformité ne sont pas respectées, une mise en service non réalisable sera facturée.

.

Cette mise en service comprend :

• Le contrôle de l'installation
• Le bon fonctionnement de la pompe à chaleur en mode chaud et froid si nécessaire avec mesures des températures des différents régimes de fonctionnement
• Le réglage des paramètres d’utilisation en fonction des souhaits de l’utilisateur
• Une démonstration complète à l’utilisateur des différentes fonctions paramétrables qui sont à sa disposition (hors paramètres d’usine ou réservés au SAV)
• Le bon de garantie à renseigner et à retourner au fabricant, ainsi que toutes les autres opérations qui figurent sur la notice d'installation du fabricant.

.

L'antitartre magnétique est un dispositif révolutionnaire conçu pour protéger les chaudières, chauffe-eau et canalisations contre les dépôts de tartre. En utilisant des champs magnétiques puissants, cet inhibiteur de tartre maintient le rendement et la performance des appareils tout en évitant les surconsommations d'énergie. Idéal pour les maisons individuelles, il offre une solution efficace et écologique pour préserver la qualité de l'eau tout en réduisant les coûts d'entretien.

L'antitartre BWT ECS est votre solution infaillible pour lutter contre le calcaire dans les chuaffe-eau et chaudières murales individuelles. Offrant une série d'avantages remarquables, cet antitartre garantit une protection durable et efficace pour votre système de chauffage.

Comment fonctionne l'antitarte ECS ?

BWT Antitartre ECS est un antitartre magnétique qui grâce à une combinaison d’aimants Neodyme génère un champ magnétique puissant qui modifie le calcaire incrustant (CALCITE) en microcristaux de calcaire non adhérents (ARAGONITE). Le tartre est donc formé sous une forme inoffensive pour les installations et entraîné par le flux d’eau. Les équipements sont préservés.

Les surfaces se nettoient d’un seul coup d’éponge.

Les avantages de l'antitarte BWT :

• Faible encombrement : Son design compact s'adapte facilement à tout espace, optimisant ainsi votre installation.
• Sans entretien, sans électricité : Avec une durée de vie de 10 ans et ne nécessitant aucun entretien ni alimentation électrique, cet antitartre vous offre une tranquillité d'esprit totale.
• Facilite l'entretien et le nettoyage : En préservant vos équipements, il simplifie l'entretien et le nettoyage des surfaces.

Application :

• Logements collectifs (chaudière murale, prod ECS individuelle) ou habitat domestique.
• Installation en amont d’un équipement thermique à protéger.

Entretien :

• Fonctionne sans branchement ni alimentation électrique
• Sans entretien, sans consommables
• Remplacement conseillé tous les 10 ans


Préconisation d'installation :

• Raccordement ½’’ M/M
• Dimensions mm Ø 32 x L 90 mm

Facile à installer en ligne, sur l'arrivée d'eau froide sanitaire au plus proche de l'installation à protéger. Son corps en laiton chromé et ses caractéristiques techniques avancées en font un choix sûr et fiable pour votre système de chauffage.

👉🏼Avec l'antitartre BWT ECS, protégez votre chaudière murale avec efficacité et tranquillité d'esprit. Commandez dès maintenant pour une installation sans souci et des performances optimales de votre système de chauffage.
