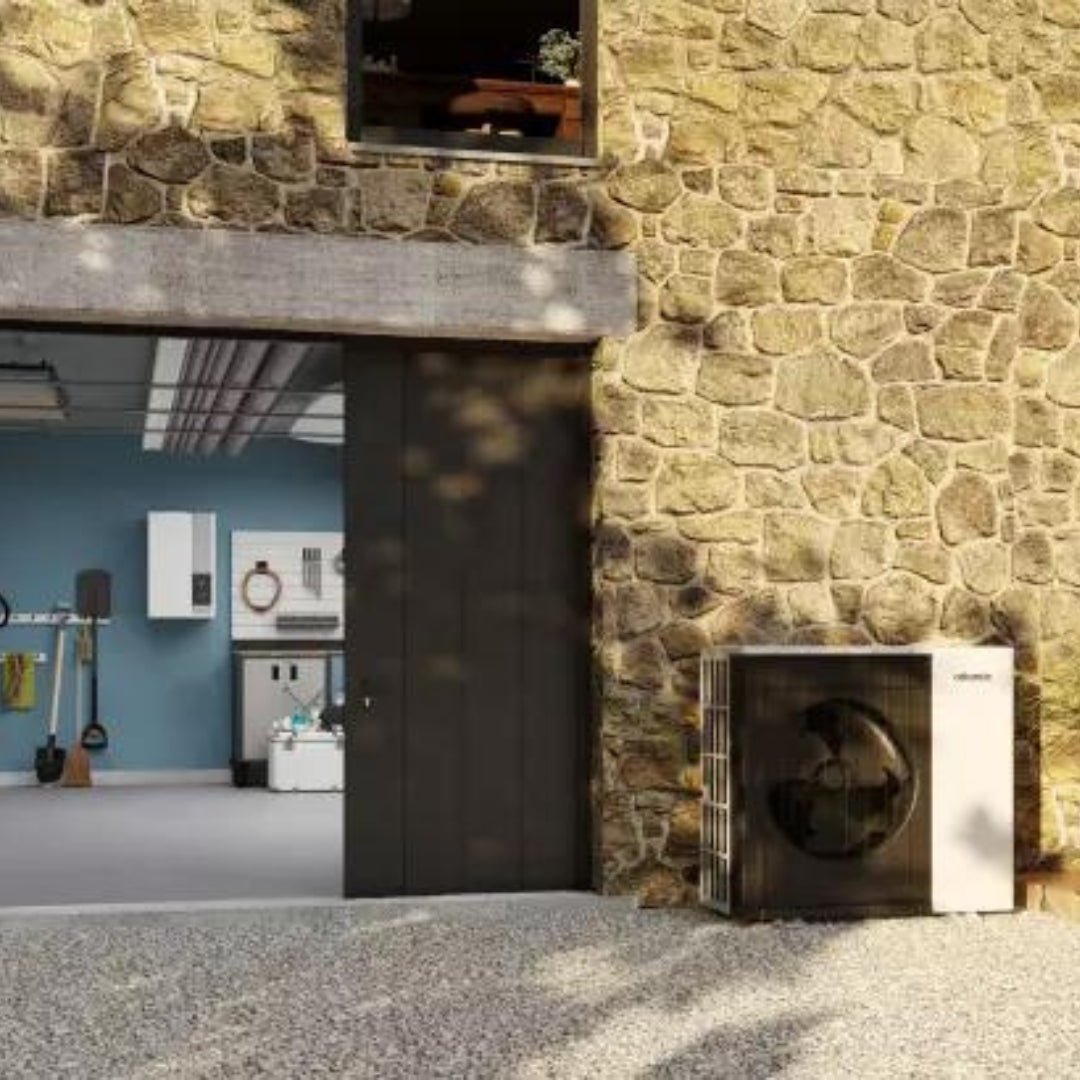

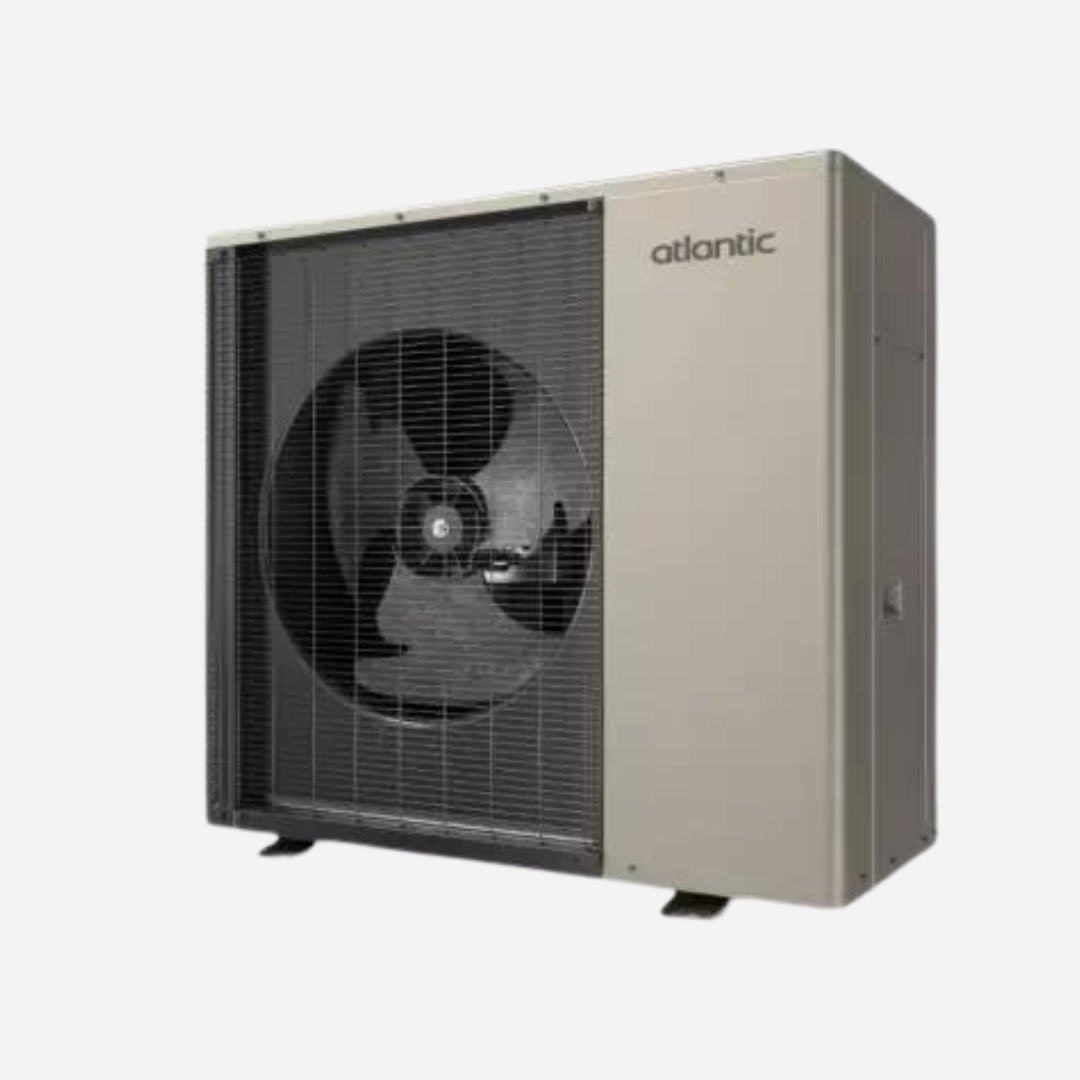

Pompe à chaleur air-eau Alfea Excellia M 8 kW

Le Navilink 105 (réf. 074501) est un thermostat d'ambiance modulant filaire de classe ERP VI, à programmation horaire. Il mesure la température de la pièce et ajuste la consigne du générateur en continu, au lieu de le faire démarrer et s'arrêter en tout ou rien.

C'est la version filaire, sans connectivité à distance : la liaison avec le générateur passe par un câble, et le pilotage se fait depuis le thermostat lui-même. Pour commander le chauffage depuis un téléphone, il faut se tourner vers les Navilink 225 ou 228, connectés. Il s'associe aux pompes à chaleur Alfea M, M Compact et M Duo, ainsi qu'aux chaudières gaz Naia, Naema 2 et 3, Perfinox 2 et à la pompe à chaleur Loria.

Prenez le contrôle de votre confort thermique avec le thermostat modulant connecté Navilink 125, conçu par Atlantic pour une gestion précise et intuitive de votre système de chauffage. Grâce à sa connectivité avancée, le Navilink 125 vous permet de piloter à distance votre chauffage et votre eau chaude sanitaire, assurant ainsi un confort optimal tout en réalisant des économies d'énergie.​

Prenez le contrôle total de votre confort thermique avec le Navilink 128, la commande murale intelligente et intuitive conçue par Atlantic.

Véritable centre de pilotage de votre système de chauffage, cette commande d’ambiance filaire vous permet de réguler la température de votre logement avec précision, tout en réalisant des économies d’énergie significatives. Grâce à son design sobre et moderne, elle s’intègre naturellement à votre intérieur et devient un allié quotidien pour gérer efficacement votre installation.

Le thermostat Navilink 128  est compatible avec les chaudières Naema, Naia, et Perfinox ainsi que les pompes à chaleur Ixtra M et Loria R32.

La sonde extérieure filaire (réf. 074203) mesure la température de l'air à l'extérieur du logement et permet au générateur de réguler sur loi d'eau : la température de départ s'adapte au froid extérieur, sans attendre que la pièce se refroidisse.

Sur les pompes à chaleur, elle est fournie de série : cette référence sert donc au remplacement d'une sonde défectueuse ou à l'équipement d'un générateur qui n'en possède pas, notamment les chaudières gaz Naia et Naema. Elle se pose en façade nord, à l'abri du soleil direct et loin de toute source de chaleur, faute de quoi la mesure fausse toute la régulation.

Les supports Rubber Eco sont équipés d’une barre d’aluminium moulée de 20 mm dans la base ainsi que de plusieurs niveaux à bulles.

ATTENTION : prendre 2 lots de 2 rubber si PAC à 3 pattes ou plus

Fabriqués à base de pneus recyclés, ces supports pompe a chaleur sont anti-vibratiles, sont anti-vibratiles, efficaces et plus économiques grâce à leur design. Livrés avec écrous et boulons. La tête du boulon se glisse directement dans le rail.

Le dispositif de sécurité antigel, aussi appelé soupape anti gel, empêche la prise en gel du circuit d'eau d'une pompe à chaleur aérothermique, évitant ainsi des dommages à la machine et à la tuyauterie.

La purge totale du circuit d'eau à protéger doit être possible par ouverture du point bas de vidange. Lors de l'ouverture du dispositif, le clapet casse-vide permet l'entrée d'air, facilitant ainsi la vidange.

• Fluide admissible : eau
• Pression maxi d'exercice : 10 bar
• Plage de température d'exercice : 0 / 65°C
• Plage de température ambiante : -30 / 60°C
• Température d'ouverture : 3°C de température d'eau
• Température de fermeture : 4°C de température d'eau
• Précision : +-1°C

Caractéristiques principales

• Filtration Puissante : Aimants en néodyme 9000 Gauss avec technologie VortexCore pour une capture maximale des débris.
• Compatibilité Universelle : Convient aux chaudières et pompes à chaleur avec raccords de 1".
• Installation Rapide : Té orientable à 360° pour une installation facile sur tout type de tuyauterie.
• Nettoyage Simplifié : Vanne de vidange sécurisée et filtre amovible pour un entretien rapide sans outils spécifiques.
• Matériaux Durables : Construction en matériaux synthétiques renforcés pour une résistance accrue.
• Fiabilité : Garantie 10 ans, avec doubles joints testés sous pression pour une étanchéité parfaite.

Avantages

• Protection Optimale : Prolonge la durée de vie des installations en éliminant les débris circulants qui peuvent endommager les composants.
• Performance Élevée : Adapté à des débits allant jusqu’à 50 litres/min, assurant une efficacité constante dans toutes les installations.
• Adaptabilité : Design compact idéal pour les installations où l'espace est limité, notamment sous les chaudières.
• Sécurité Accrue : Vanne de vidange sécurisée pour éviter tout risque de fuite lors de l'entretien.
• Simplicité d'Entretien : Nettoyage rapide et sans tracas grâce à un système de démontage sans outils.

Caractéristiques techniques

• Température maximale : 100°C
• Pression maximale : 3 bar
• Débit maximal : 50 litres/min
• Raccords : 28mm, 1" et 1 1/4"
• Poids : 1,6 kg (28mm), 1,5 kg (1"), 1,72 kg (1 1/4”)
• Dimensions : Distance d'entrée/sortie : 228 mm ; Hauteur : 283 mm
• Matériaux : Plastique fibreux renforcé, aimants en néodyme
• Pression de service : max. 3 Bar

Le kit de raccordement hydraulique rapide 1" - 10 m avec outil (réf. 074864) réunit tout le nécessaire pour relier l'unité extérieure au module intérieur d'une pompe à chaleur monobloc : tuyauterie DN20 en acier annelé avec isolant 15 mm anti-UV, kit de raccords 1" et outil de sertissage.

C'est la version complète, celle à retenir pour une première installation : l'outil de sertissage seul coûte 320 € au tarif, le kit l'intègre pour un surcoût bien inférieur. Sur une monobloc, la liaison véhicule de l'eau et non du fluide frigorigène, d'où l'isolation continue jusqu'à l'unité extérieure. En DN20, 10 m maximum sont préconisés entre les deux unités ; au-delà, il faut passer au diamètre supérieur.

Le kit de raccordement hydraulique rapide 1" - 20 m avec outil (réf. 074865) réunit tout le nécessaire pour relier l'unité extérieure au module intérieur d'une pompe à chaleur monobloc : tuyauterie DN20 en acier annelé avec isolant 15 mm anti-UV, kit de raccords 1" et outil de sertissage.

C'est la version la plus complète du catalogue. Les 20 m limitent les chutes à la découpe sur un tracé accidenté ou sur plusieurs chantiers. Une préconisation à connaître : en DN20, la distance recommandée entre unité extérieure et module intérieur reste de 10 m ; au-delà, il est recommandé de passer au diamètre supérieur. Ce n'est donc pas la longueur du kit qui autorise à éloigner l'unité extérieure.

Le kit de raccordement hydraulique rapide 1" - 10 m (réf. 074866) relie l'unité extérieure au module intérieur d'une pompe à chaleur monobloc. Il comprend la tuyauterie DN20 en acier annelé avec isolant 15 mm résistant aux UV, et le kit de raccords 1".

Sur une monobloc, ce n'est pas du fluide frigorigène qui circule entre les deux unités mais de l'eau : la liaison doit donc être isolée sur tout son parcours, y compris à l'extérieur. L'acier annelé se cintre à la main et évite les soudures. Attention à la distance : en DN20, 10 m maximum sont préconisés entre l'unité extérieure et le module intérieur ; au-delà, il faut passer au diamètre supérieur. L'outil de sertissage n'est pas inclus dans cette version : voir la réf. 074864 pour le kit complet.

Le kit de raccordement hydraulique rapide 1" - 20 m (réf. 074867) relie l'unité extérieure au module intérieur d'une pompe à chaleur monobloc. Il comprend la tuyauterie DN20 en acier annelé avec isolant 15 mm résistant aux UV, et le kit de raccords 1".

La version 20 m ne sert pas qu'aux longs parcours : elle permet aussi de réduire les chutes à la découpe sur plusieurs chantiers ou sur un tracé accidenté. Attention toutefois à la préconisation : en DN20, la distance recommandée entre unité extérieure et module intérieur reste de 10 m ; au-delà, il est recommandé de passer au diamètre supérieur. L'outil de sertissage n'est pas inclus : voir la réf. 074865 pour le kit complet.

L'outil de sertissage (réf. 074674) sert à sertir les raccords sur la tuyauterie en acier inoxydable annelé des liaisons hydrauliques de pompes à chaleur monobloc. Il assure une connexion étanche sans soudure ni flamme.

C'est l'outil qui rend le raccordement rapide possible : quelques secondes par raccord, aucun temps de refroidissement, aucune autorisation de travail par point chaud. Il est déjà inclus dans les kits réf. 074864 et 074865 ; cette référence s'adresse aux installateurs qui achètent les kits sans outil, ou qui équipent un second véhicule.

Le kit de raccords 1" (réf. 074868) est l'ensemble d'écrous de raccordement pour tuyauterie DN20. Il assure la liaison étanche entre la tuyauterie en acier annelé et les piquages de la pompe à chaleur.

Ces raccords sont déjà inclus dans les kits de raccordement hydraulique complets. Cette référence sert donc surtout de complément ou de rechange : rallonge d'un parcours existant, reprise d'un raccord abîmé, ou pièce de secours à garder dans le camion. Le sertissage demande l'outil réf. 074674.

Le kit de rafraîchissement (réf. 520271) active la fonction rafraîchissement de la pompe à chaleur et fournit la sonde de condensation qui protège l'installation.

L'été, la machine inverse son cycle et envoie de l'eau fraîche dans le plancher chauffant. Encore faut-il surveiller la condensation : de l'eau à basse température dans une dalle, c'est de la buée au sol si rien ne régule. La sonde mesure le point de rosée et relève la température de départ dès que l'air ambiant s'en approche. Le résultat n'est pas une climatisation — comptez deux à trois degrés de moins — mais un confort obtenu sans souffle, sans bruit et à très faible consommation. Compatible Alfea M, Alfea Excellia M, M Compact et M Duo, Alfea Extensa M Duo, Synea et Auréa 2.

Le kit 2 zones (réf. 520260) ajoute un second circuit de chauffage à une pompe à chaleur à hydraulique intégrée. Il comprend la carte d'extension de régulation, la pompe, la vanne de mélange intégrable au module hydraulique et la sonde de départ. Les deux circuits peuvent recevoir des émetteurs identiques ou différents.

Un plancher chauffant et des radiateurs ne demandent pas la même température d'eau. Sans gestion de zones, il faut trancher, et c'est toujours au détriment du rendement. La vanne de mélange dose l'eau de départ avec l'eau de retour pour alimenter le circuit basse température, pendant que le second reçoit l'eau au régime plein. Compatible Alfea M, Auréa 2, Aérolia 2, Alfea Excellia M et S, Alfea Extensa S. Pour les modèles à ballon intégré, c'est la référence 520270 qu'il faut retenir.

Le kit ECS avec gestion PECS (réf. 074873) permet à une pompe à chaleur chauffage seul de piloter un préparateur d'eau chaude sanitaire déporté. Il réunit la sonde ECS, qui renseigne la régulation sur la température réelle du ballon, et le boîtier relais qui commande l'appoint électrique du préparateur. La vanne 3 voies, elle, est déjà intégrée à l'hydrobloc de la machine.

Il est obligatoire dès qu'un préparateur ECS est installé : sans lui, la pompe à chaleur ne sait ni quand charger le ballon, ni comment déclencher le cycle anti-légionelles. C'est un oubli fréquent au devis, qui empêche la mise en service. Il concerne les modèles chauffage seul Alfea M et Auréa 2 ainsi que l'Aérolia 2. Sur les versions Duo, la question ne se pose pas : le ballon et sa régulation sont déjà intégrés.

Le Mileo 200 (réf. 090881) est un préparateur d'eau chaude sanitaire au sol de 200 litres, à associer à une pompe à chaleur air-eau chauffage seul. C'est la machine qui chauffe le ballon, via son échangeur : il n'y a pas de résistance qui tourne en permanence.

Un point à ne pas oublier au devis : le préparateur ne se pilote pas tout seul. Il faut lui adjoindre le kit ECS qui apporte la sonde et le boîtier relais — réf. 074873 sur Alfea M et Auréa 2, réf. 077057 sur les versions Compact. Sans lui, la régulation ne sait ni quand charger le ballon, ni comment déclencher le cycle anti-légionelles. Les 200 litres conviennent à un foyer de trois à quatre personnes.

Le Mileo 300 (réf. 090882) est un préparateur d'eau chaude sanitaire au sol de 300 litres, à associer à une pompe à chaleur air-eau chauffage seul. C'est la machine qui chauffe le ballon, via son échangeur.

Les 300 litres visent les foyers à forte consommation : cinq personnes ou plus, plusieurs salles de bains, ou une baignoire utilisée quotidiennement. Comme pour tous les préparateurs, le kit ECS est obligatoire pour le pilotage — réf. 074873 sur Alfea M et Auréa 2, réf. 077057 sur les versions Compact. Il apporte la sonde de température et le boîtier relais qui commande l'appoint et le cycle anti-légionelles.

Le Mileo Inox +300 (réf. 500251) est un préparateur d'eau chaude sanitaire au sol de 300 litres à cuve en acier inoxydable, à associer à une pompe à chaleur air-eau.

L'inox change la donne là où l'eau est agressive : pas d'émail à fissurer, pas d'anode magnésium à remplacer périodiquement. C'est ce qui justifie l'écart de prix avec un ballon émaillé de même volume, et ce qui le désigne pour les eaux calcaires ou faiblement minéralisées. Comme les autres préparateurs, il réclame le kit ECS pour être piloté — réf. 074873 sur Alfea M et Auréa 2, réf. 077057 sur les versions Compact.

Geoplanete, en partenariat avec Engie Home Services, vous propose la mise en service de votre pompe à chaleur bi-bloc. Installez vous-même votre pompe à chaleur et faite appel à un professionnel pour la mise en service ! En choisissant d'acheter votre matériel sur geoplanete.fr, réalisez des économies et profitez d'un confort optimal.

2 possibilités :

• Mise en service par notre partenaire Engie home service. Avec ce service, le contrat d'entretien* est offert la première année. Vous pouvez acheter la mise en service directement sur la fiche produit

• Mise en service par votre prestataire agrée (envoie d'un CERFA valide à contact@geoplanete.fr)

*Le contrat d'entretien prend en charge la totalité du ou des déplacements suite à un souci de fonctionnement ou un problème lié à l'appareil.

Les avantages de choisir notre partenaire Engie Homes Services :

• Vous continuez à bénéficier de prix bas en installant vous-même votre système de chauffage ou climatisation.
• Un professionnel se déplace chez vous, et effectue la mise en service dans les règles de l'art.
• Vous bénéficiez d'un contrat d'entretien pendant un an.

.

Mode opératoire de la mise en service :

2 étapes :

1/ Vous installez votre pompe à chaleur bi-bloc aux emplacements souhaités en respectant la notice d'installation du constructeur.

Votre installation terminée, vous nous contactez au 01 89 62 34 35 ou par mail : contact@geoplanete.fr

2/ Nous faisons intervenir ensuite notre partenaire qui effectuera la mise en service dans un délai moyen de 8 jours (Geoplanete ne peut être responsable d’une surcharge de l’agenda de notre partenaire entraînant un délai plus long).

ATTENTION : Si tout n’est pas en règle le jour de l’intervention du technicien et qu’il estime qu’il ne peut pas intervenir, vous serez facturé pour « mise en service impossible » d’un montant de 210€ TTC

.

Prérogatives de mises en service :

• L'utilisateur doit-être présent sur le site le jour de l'intervention
• La pompe à chaleur ainsi que tous les accessoires doivent être installés.
• Les raccordements électriques effectués.
• Le circuit de l'émetteur chauffant en refroidissant en état de fonctionnement (mise en eau effectuée, mise à la bonne pression et l’ensemble des circuits purgés)
• Une vérification systématique de la conformité de la pose des équipements sera réalisée. Aucune mise en service ne pourra être effectuée en cas de "non-conformité" détectée.
• L'accessibilité aux équipements doit-être facile, sans appareils spécifiques, avec des accès sécurisés et à hauteur d'homme.
• Les raccordements électriques doivent-être aux normes
• Les raccordements hydrauliques doivent être effectués.
• Pour les pompes à chaleur :

- Un espace au sol de 2m2 minimum au pied du groupe (dalle, tout-venant tassé...) doit-être dégagé et stable.

- Il est recommandé de positionner la base du groupe extérieur à maximum 1,5 m du sol afin d'optimiser la mise en service et les futures opérations de maintenance.

Si ces conditions minimales d'accessibilité et de conformité ne sont pas respectées, une mise en service non réalisable sera facturée.

.

Cette mise en service comprend :

• Le contrôle de l'installation
• Le bon fonctionnement de la pompe à chaleur en mode chaud et froid si nécessaire avec mesures des températures des différents régimes de fonctionnement
• Le réglage des paramètres d’utilisation en fonction des souhaits de l’utilisateur
• Une démonstration complète à l’utilisateur des différentes fonctions paramétrables qui sont à sa disposition (hors paramètres d’usine ou réservés au SAV)
• Le bon de garantie à renseigner et à retourner au fabricant, ainsi que toutes les autres opérations qui figurent sur la notice d'installation du fabricant.

.
