Kit Bi Zone

Le kit bi-zone se distingue comme une solution intelligente pour segmenter votre installation de pompe à chaleur en deux circuits distincts. Concrètement, cet accessoire permet de gérer deux températures d’eau différentes, adaptées à deux types d’émetteurs (radiateurs et plancher chauffant, par exemple). L’objectif est double : optimiser la consommation d’énergie en chauffant uniquement les zones réellement occupées et offrir un réglage fin pour chaque pièce, selon son usage et ses besoins.

Principe de fonctionnement du kit bi-zone

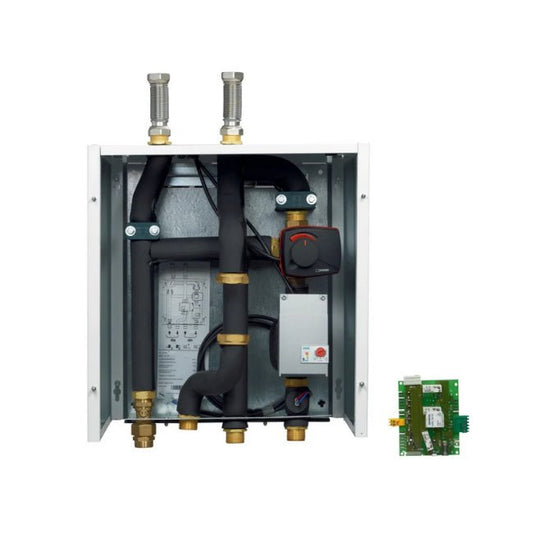

Le kit bi-zone se compose de plusieurs éléments : circulateurs, vanne mélangeuse, sondes extérieures, contrôleur et thermostats d’ambiance sans fil. Une fois raccordé à une pompe à chaleur air-eau (p. ex. Daikin Altherma), il interprète les consignes de température envoyées par chaque thermostat et ajuste la loi d’eau – c’est-à-dire la courbe de chauffe – de façon indépendante pour chaque zone.

Exemple concret : si votre salon équipé d’un plancher chauffant nécessite 35 °C d’eau, tandis que votre salle de bains avec radiateurs demande 45 °C, le contrôleur du kit bi-zone va produire l’eau à la température la plus élevée (45 °C), puis réduire via la vanne mélangeuse la température à 35 °C pour le plancher chauffant, tout en conservant 45 °C sur le circuit radiateurs.

Les bénéfices pour le particulier

• Économies d’énergie significatives : en chauffant uniquement les zones occupées, on peut réduire la consommation globale de la PAC de 10 % à 20 % sur une saison.
• Confort sur mesure : chaque zone bénéficie d’un réglage indépendant. Fini les compromis !
• Installation modulable : compatible avec la plupart des PAC monobloc basse température, le kit s’adapte à différents types d’émetteurs et à tout projet de rénovation ou de construction neuve.
• Installation sans gros travaux : l’ensemble est précâblé et sans fils pour la plupart des capteurs, ce qui limite le temps d’intervention et la facture de pose.

Étapes clés pour l’installation

• Étude préalable : analyse de la configuration existante (type d’émetteurs, puissance de la PAC, emplacement des thermostats).

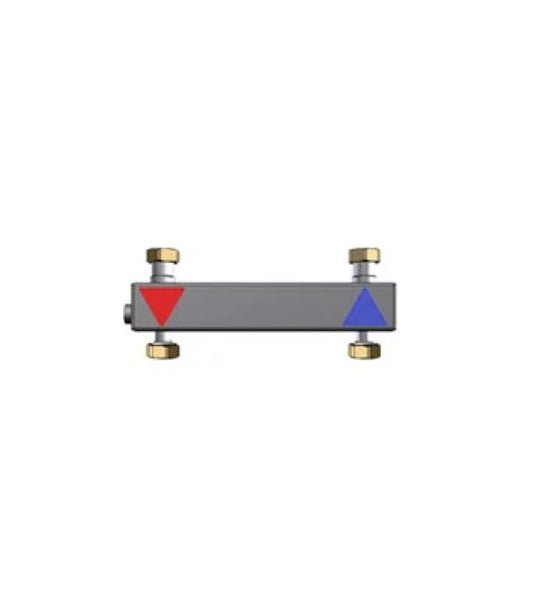

• Choix du kit adapté : opter pour un kit Daikin BZKA7V3 ou équivalent, en vérifiant la compatibilité avec votre modèle de pompe à chaleur et la présence éventuelle d’une bouteille de découplage pour circuits mixtes.
• Pose hydraulique et électrique : raccordement des circulateurs et de la vanne mélangeuse, branchement du contrôleur et mise en place des sondes extérieures.
• Paramétrage et mise en service : configuration des thermostats (zones 1 et 2), réglage des courbes de chauffe pour chaque zone, test de bon fonctionnement.
• Suivi et ajustements : après quelques jours, affiner les paramètres pour optimiser le confort et les économies.

Comment bien choisir son kit bi-zone ?

Avant d’investir dans un kit bi-zone, plusieurs critères techniques et pratiques doivent être passés en revue pour garantir une installation performante et adaptée à votre logement.

Compatibilité et dimensionnement

Il est essentiel de vérifier que votre pompe à chaleur (PAC) air-eau est compatible avec un fonctionnement bi-zone. La plupart des PAC basse température modernes intègrent déjà une sortie dédiée pour vanne mélangeuse, mais certains modèles plus anciens peuvent nécessiter un module complémentaire ou un boîtier de commande spécifique. Commencez par consulter la documentation constructeur de votre PAC : vous y trouverez la liste des accessoires recommandés et les schémas de raccordement. Ensuite, dimensionnez chaque circuit en fonction des émetteurs raccordés ; un plancher chauffant demande généralement un débit plus élevé qu’un radiateur classique du fait de la surface de diffusion. Le diamètre des tuyaux et la puissance des circulateurs doivent être adaptés pour assurer un débit optimal et éviter la cavitation. Enfin, mesurez les longueurs de boucle et la perte de charge globale afin de choisir des circulateurs à variation de vitesse capables de maintenir la pression constante, même en cas de variation de consigne. Un mauvais dimensionnement peut entraîner un déséquilibre hydraulique, des bruits de circulation ou une consommation électrique excessive des pompes.

Vérifier l’inclusion des sondes

Certains kits incluent une sonde extérieure et un capteur de température de départ, tandis que d’autres laissent ces composants en option. La sonde extérieure permet d’ajuster la loi d’eau en fonction de la température extérieure, optimisant ainsi la performance de la PAC, surtout en mi-saison. Le capteur de départ, quant à lui, surveille précisément la température de l’eau après la vanne mélangeuse, garantissant une température stable pour le second circuit. Sans ces sondes, le pilotage de la loi d’eau reste basique et moins réactif aux conditions réelles, ce qui réduit le potentiel d’économie.
